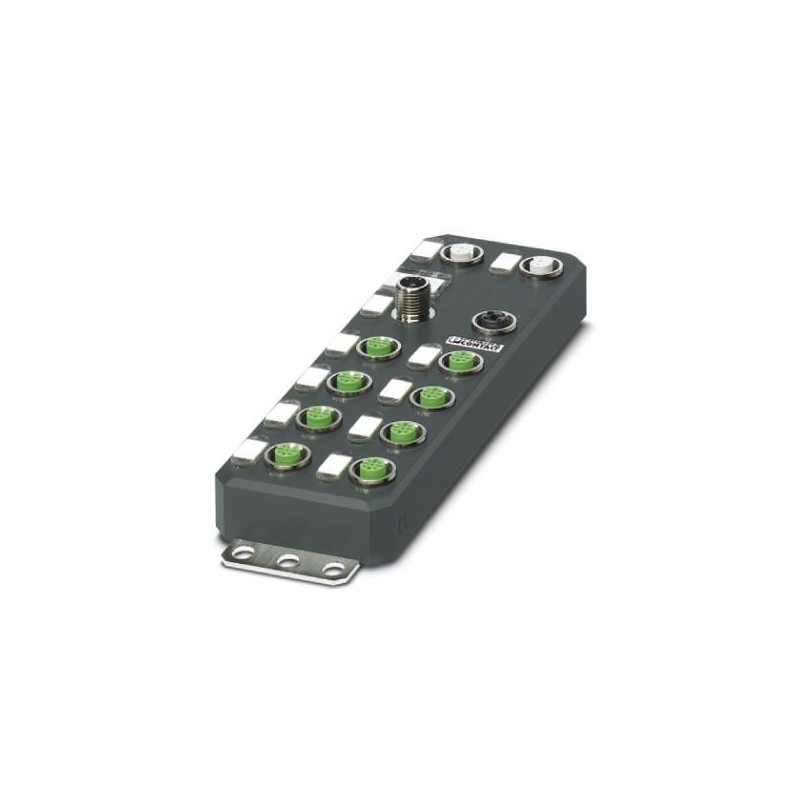

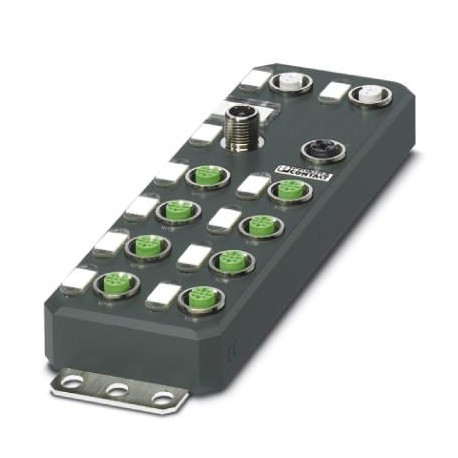

AXL E EC DI16 M12 6P 2701521 PHOENIX CONTACT Appareil E/S décentralisé
AXL E EC DI16 M12 6P
2701521
PHOENIX_CONTACT
Appareil E/S décentralisé
AxiolineE, Équipement d’entrée numérique, EtherCAT,® Technologie de connexion rapide M12, Entrées numériques : 16, 24 VDC, Technique de connexion : 4 conducteurs, Boîtier en plastique, Indice de protection : IP65/IP67
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2701521 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 192 (C-6-2017) |
| GTIN | 4046356763714 |
| Poids par pièce (hors emballage) | 0,480 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 60 mm |
| Hauteur | 185 mm |
| Profondeur | 30,5 mm |
| Renseignements sur les mesures | La hauteur s'élève à 212 mm, languettes de fixation comprises. |
| Intervalle entre perçages | 198,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP65/IP67 |
Interfaces
| Dénomination | EtherCAT® |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Raccordement autodénudant M12 |
| Remarque concernant la connectique | Détrompage D |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 100 MBit/s (avec auto-négociation) |
| Nombre de pôles | 4 |
Limites du système du coupleur de bus
| Dénomination | EtherCAT® |
|---|---|
| Type d'appareil | Esclave EtherCAT® |
| Protocoles propres au système | Protocole de boîte aux lettres CANopen®over EtherCAT® |
| Protocole de boîte aux lettres File Access over EtherCAT® | |
| Type d'adressage | Auto-increment addressing |
| Fixed position addressing | |
| Logical addressing | |
| Spécification | ETG.1000 V1.02 |
Alimentation
| Dénomination | Bloc électronique et bloc de capteurs (US) |
|---|---|
| Type de raccordement | Connecteur M 12 (détrompage T) |
| Nombre de pôles | 4 |
| Tension d'alimentation | 24 V DC |
| Tension nominale d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 190 mA ±15 % (pour 24 V DC) |
| Dénomination | Bloc d'actionneurs (UA) pour autres appareils |
| Type de raccordement | Connecteur M 12 (détrompage T) |
| Nombre de pôles | 4 |
| Tension d'alimentation | 24 V DC |
| Tension nominale d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 3 mA ±15 % (pour 24 V DC) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 et 3 |
| Type de raccordement | Connecteurs M12 à double fonction |
| Technique de raccordement | 4 fils |
| Nombre d'entrées | 16 |
| Dénomination de la protection | Protection contre les surcharges et les courts-circuits de l'alimentation des capteurs |
| Temps de filtre d'entrée | < 1000 µs |
| Plage de tension d'entrée signal « 0 » | 0 V ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | typ. 3 A |
Isolation galvanique
| Section contrôlée | Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. logique et capteurs, entrées TOR) / terre fonctionnement 500 V AC 50 Hz 1 min. | |
| Raccordement bus (Ethernet 1) / terre fonct. 500 V AC 50 Hz 1 min. | |
| Raccordement bus (Ethernet 2) / terre fonct. 500 V AC 50 Hz 1 min. | |
| Raccordement bus (Ethernet 1) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. actionneurs) / alimentation 24 V (alim. logique et capteurs, entrées TOR) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. actionneurs) / terre fonctionnement 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale | |
| Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 16 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Courant d'entrée au signal 1 (EF001428) | 0.003 mA |
| Tension admissible à l'entrée (EF007554) | 0 V |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 2 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP65/IP67 |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
