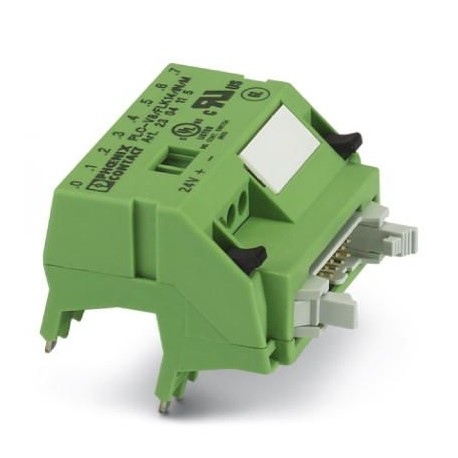

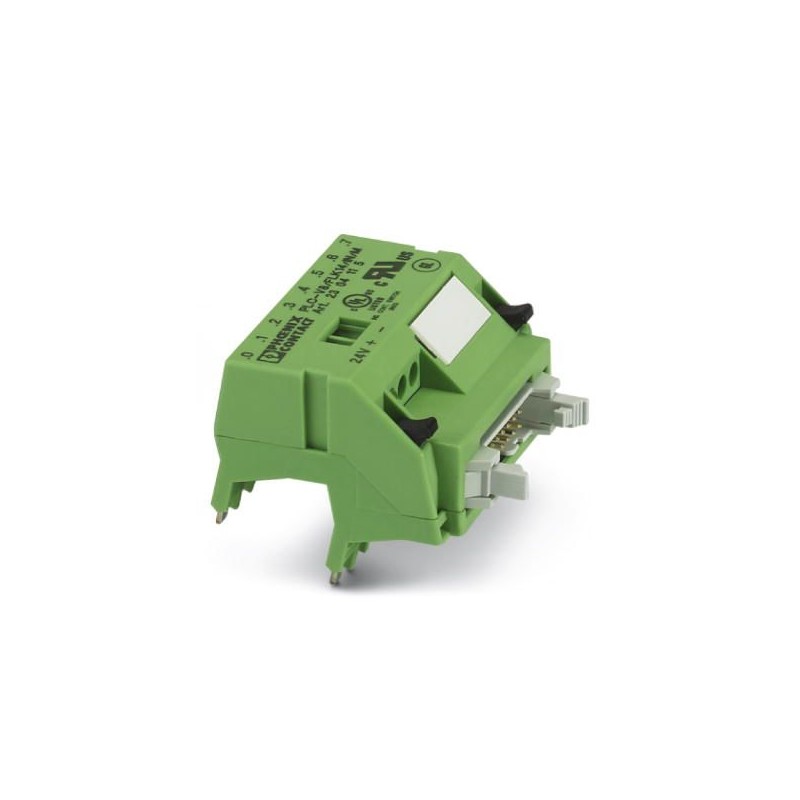

PLC-V8/FLK14/IN/M 2304115 PHOENIX CONTACT Adaptador V8 para 8 x PLC-INTERFACE (6,2 mm), control: Sistema de ..
PLC-V8/FLK14/IN/M
2304115
PHOENIX_CONTACT
Adaptador V8 para 8 x PLC-INTERFACE (6,2 mm), control: Sistema de cableado PLC de tarjetas de entrada, conexión 1: Espadín IDC/FLK 1x 14-polos, conexión 2: Conexión enchufable (Encajable en 8x bornes PLC-INTERFACE), conexión 3: Conexión por tornillo 1x 2-polos, número de canales: 8, lógica de mando: minusschaltend
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2304115 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK21C1 - |
| Página del catálogo | Página 425 (C_5_2017) |
| EAN | 4017918924423 |
| Peso por unidad (sin incluir el embalaje) | 41,200 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
Generalidades
| Tensión de servicio máx. admisible | 30 V DC |
|---|---|
| Corriente máx. admisible (por derivación) | 1 A (por pista de señales) |
| Corriente máx. admisible (fuente de alimentación separada) | 3 A |
| Número de polos | 14 |
| Indicación de estado | LED verde |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Índice de protección | IP20 |
Datos de conexión, conex. 1
| Denominación Conexión | Alimentación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Número de conexiones | 1 |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 14 |
| Paso | 2,54 mm |
Datos de conexión, conexión 3
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conexión enchufable |
| Observación | Encajable en 8x bornes PLC-INTERFACE |
Sistema de mando soportado
| Control | ABB S800 I/O |
|---|---|
| - tarjeta E/S adecuada | DI814 |
| Control | Emerson DeltaV |
| - tarjeta E/S adecuada | VE4001S2T2B3 Series 2 |
| VE4001S5T2B5 | |
| VE4001S2T2B5 | |
| Control | MITSUBISHI MELSEC Q |
| - tarjeta E/S adecuada | QY41P |
| QY42P | |
| QH42P | |
| Control | MITSUBISHI MELSEC L |
| - tarjeta E/S adecuada | LY41NT1P |
| LY42NT1P | |
| Control | SIEMENS S7-1500 |
| - tarjeta E/S adecuada | 6ES7 521-1BH50-0AA0 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV (Aislamiento funcional) |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión enchufable |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | Terminal de palas |
| Número de polos (EF001391) | 14 |
| Corriente nominal (EF000227) | 1 A |
| Profundidad (EF000049) | 55.8 mm |
| Anchura (EF000008) | 49.93 mm |
| Altura (EF000040) | 41 mm |
| Método de montaje (EF000003) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2304115-PLC-V8/FLK14/IN/M | 121 Kbytes |
|
