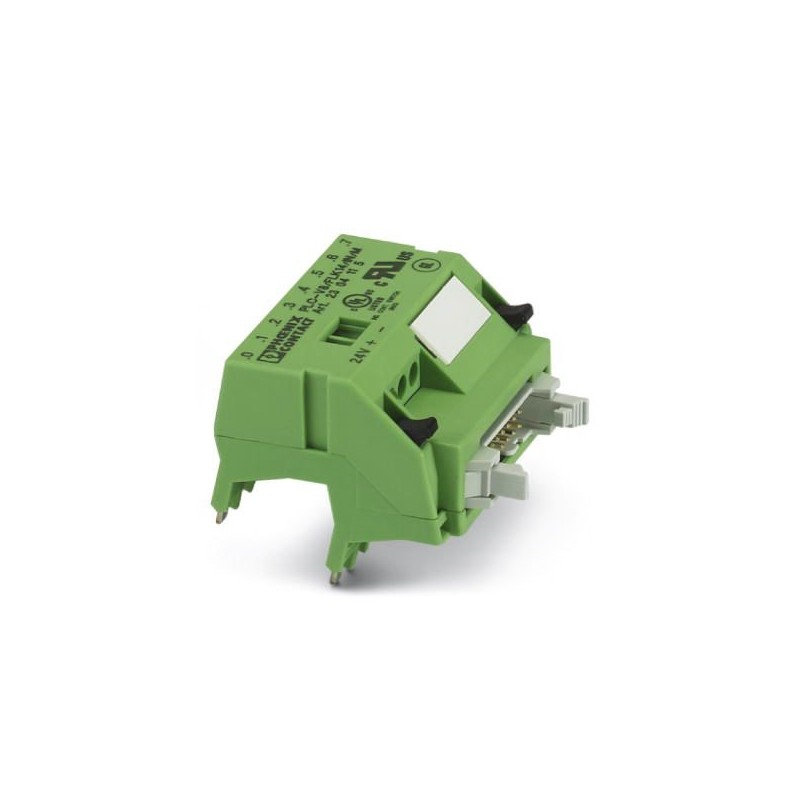

PHOENIX_CONTACT PLC-V8/FLK14/IN/M 2304115 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

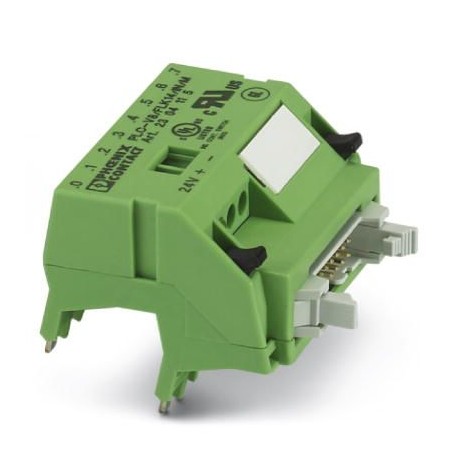

PLC-V8/FLK14/IN/M 2304115 PHOENIX CONTACT Raccordement du système

Référence: PLC-V8/FLK14/IN/M

Code: 2304115

Fabricant: PHOENIX_CONTACT

Description:

Raccordement du système
Adaptateur V8 pour 8 x PLC-INTERFACE (6,2 mm), commande : système de câblage de la carte d’entrée PLC, connexion 1 : 1x connexion à vis, connexion 2 : 1x connecteur mâle IDC/FLK à 14 pôles, connexion 3 : connexion enfichable (s’adapte à 8 bornes PLC-INTERFACE), nombre de canaux : 8, logique de commande : minusschaltend

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 49,82 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2304115
Unité de conditionnement1 pcs
Page cataloguePage 425 (C-5-2017)
GTIN4017918924423
Poids par pièce (hors emballage)0,041 KGM
Numéro du tarif douanier85369010
Pays d'origineDE (Allemagne)

Cotes

Largeur50 mm
Hauteur39 mm
Profondeur56 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 70 °C

Généralités

Tension de service max. admissible30 V DC
Courant max. admissible (par branche)1 A (par chemin de signal)
Courant max. admissible (alimentation en tension séparée)3 A
Nombre de pôles14
Affichage d'étatLED verte
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Indice de protectionIP20

Caractéristiques de raccordement 1

Dénomination connexionAlimentat.
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12
Nombre de connexions1

Caractéristiques de raccordement 2

Dénomination connexionNiveau des automates
Type de raccordementIDC/FLK connecteur mâle
Nombre de connexions1
Nombre de pôles14
Pas2,54 mm

Caractéristiques de raccordement 3

Dénomination connexionNiveau terrain
Type de raccordementRaccordement enfichable
RemarqueEncliquetable sur les 8x blocs de jonction PLC-INTERFACE

Commande prise en charge

CommandeABB S800 I/O
- carte d'E/S adaptéeDI814
CommandeEmerson DeltaV
- carte d'E/S adaptéeVE4001S2T2B3 Series 2
VE4001S5T2B5
VE4001S2T2B5
CommandeMITSUBISHI MELSEC Q
- carte d'E/S adaptéeQY41P
QY42P
QH42P
CommandeMITSUBISHI MELSEC L
- carte d'E/S adaptéeLY41NT1P
LY42NT1P
CommandeSIEMENS S7-1500
- carte d'E/S adaptée6ES7 521-1BH50-0AA0

Normes et spécifications

Connexion selon la normeCUL
Normes/PrescriptionsCEI 60664
DIN EN 50178
Tension d'isolement assignée50 V
Tension de choc assignée0,5 kV (Isolation fonctionnelle)
Degré de pollution2
Catégorie de surtensionII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2304115 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueFiche
Nom de la caractéristiqueFinition raccordement électrique, côté commande (EF008549)
Valeur de la caractéristiqueFiche plate
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique14
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique1 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique55.8 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique49.93 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique41 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueAutre
