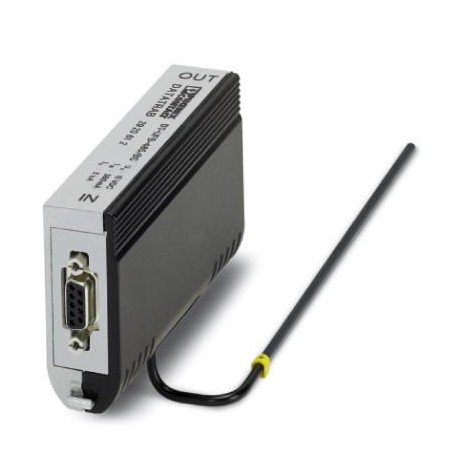

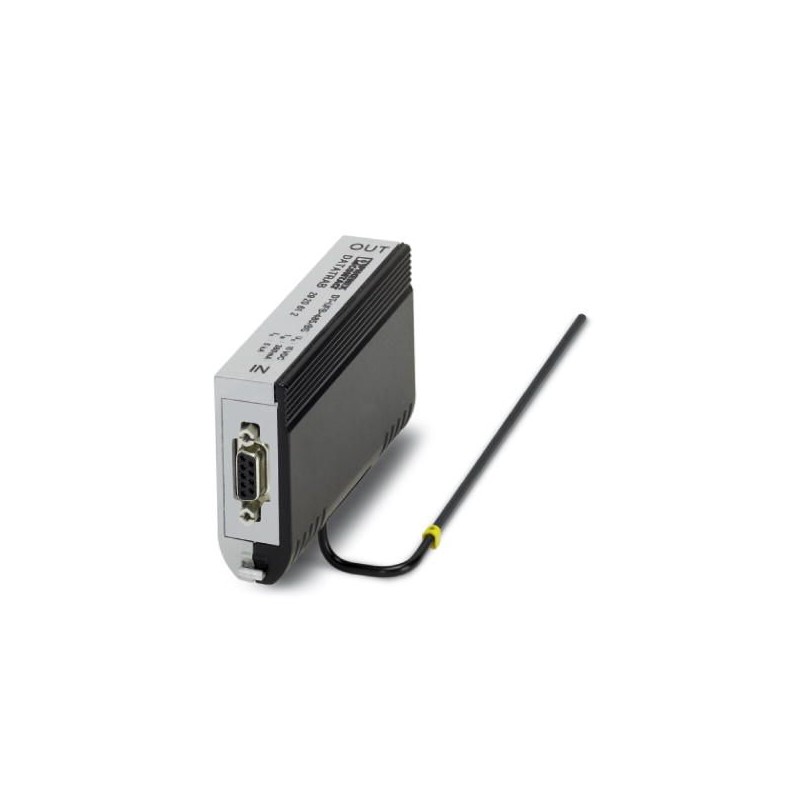

DT-UFB-485/BS 2920612 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
DT-UFB-485/BS
2920612
PHOENIX_CONTACT
Adaptador D-SUB 9 con protección contra sobretensiones para interfaces RS-485. Alternativamente, encajable sobre carril.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2920612 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3112 - |
| Página del catálogo | Página 147 (C_4_2017) |
| EAN | 4046356155120 |
| Peso por unidad (sin incluir el embalaje) | 305,200 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Generalidades
| Material carcasa | Fundición inyectada de cinc |
|---|---|
| Color | plata/negro |
| Normas para líneas de fuga y espacios de aire | IEC 60664-1 |
| VDE 0110-1 | |
| Tipo de montaje | Adaptación de conexión específica y carril simétrico de 35 mm |
| Construcción | Adaptador para montaje sobre carril |
| Número de polos | 5 |
| Dirección de actuación | Line-Line & Line-Ground/Shield |
Circuito de protección
| Clase de ensayo IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensión constante máxima UC | 12 V DC |
| Corriente asignada | ≤ 380 mA (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 1 µA |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | ≤ 5 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | ≤ 5 kA |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 700 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 25 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 700 V |
| Limitación de la tensión de salida a 1 KV/µs (hilo-masa de señales) estática | ≤ 25 V |
| Tensión residual para In(conductor-conductor) | ≤ 25 V |
| Tensión residual para In(conductor-tierra) | ≤ 55 V |
| Tensión residual en In (hilo-masa de señales) | ≤ 25 V |
| Nivel de protección Up(conductor-conductor) | ≤ 30 V (B2 - 100 A) |
| ≤ 30 V (C1 - 500 A) | |
| ≤ 40 V (C2 - 5 kA) | |
| Nivel de protección Up(conductor-tierra) | ≤ 700 V (B2 - 100 A) |
| ≤ 700 V (C1 - 500 A) | |
| ≤ 750 V (C2 - 5 kA) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 100 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | típ. 0,3 dB (≤ 30 MHz) |
| típ. 0,3 dB (≤ 7 MHz / 150 Ω) | |
| típ. 0,3 dB (≤ 2 MHz / 600 Ω) | |
| Frecuencia límite fg (3dB), sim. en el sistema de 100 ohmios | típ. 50 MHz |
| Resistencia en serie | 3,3 Ω 10 % |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| B2 - 4 kV/100 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA |
Datos de conexión
| Tipo de conexión | D-SUB-9 |
|---|---|
| Tipo de conexión IN | Conector hembra D-SUB-9 |
| Tipo de conexión OUT | Conector macho D-SUB-9 |
Normas y especificaciones
| Normas/especificaciones | IEC 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Normas/disposiciones | DIN EN 61643-21 2002 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
