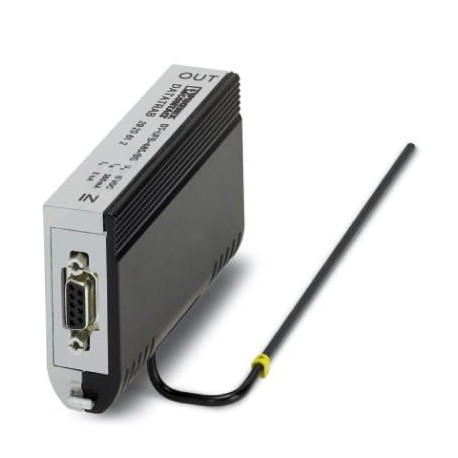

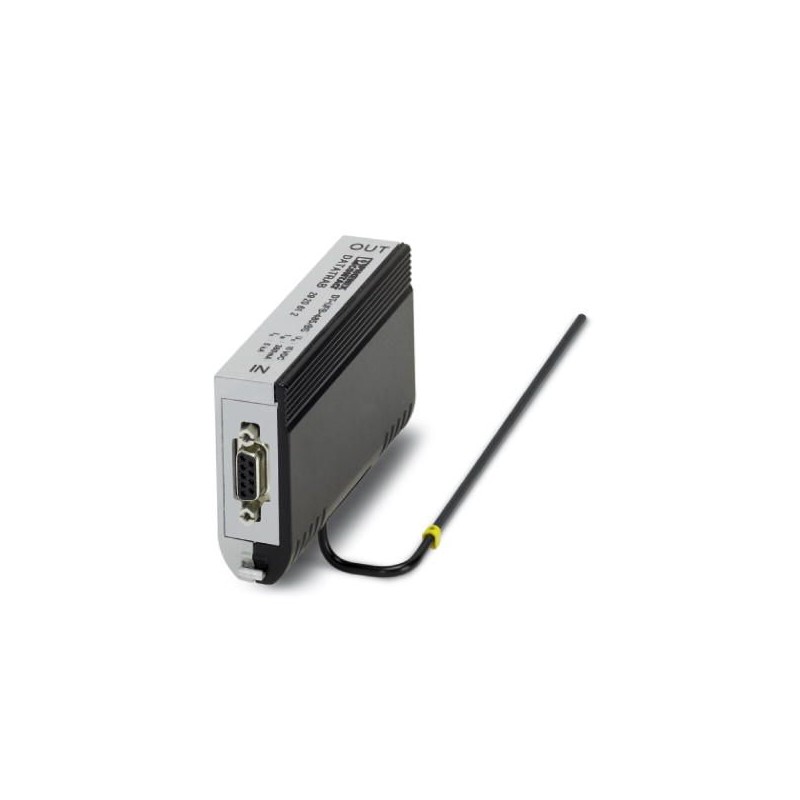

DT-UFB-485/BS 2920612 PHOENIX CONTACT Dispositif de protection antisurtension
DT-UFB-485/BS
2920612
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2920612 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 147 (C-4-2017) |
| GTIN | 4046356155120 |
| Poids par pièce (hors emballage) | 0,305 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression |
|---|---|
| Coloris | argent/noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| VDE 0110-1 | |
| Type de montage | Adaptateurs spécifiques au raccordement et profilé de 35 mm |
| Type | Adaptateur pour montage sur profilé |
| Nombre de pôles | 5 |
| Sens de l'action | Line-Line & Line-Ground/Shield |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension permanente maximale UC | 12 V DC |
| Courant de référence | ≤ 380 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | ≤ 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | ≤ 5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 700 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 25 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 700 V |
| Limitation de la tension de sortie pour 1 kV/µs (fil-masse du signal) statique | ≤ 25 V |
| Tension résiduelle pour In(fil-fil) | ≤ 25 V |
| Tension résiduelle pour In(fil-terre) | ≤ 55 V |
| Tension résiduelle avec In (fil-masse du signal) | ≤ 25 V |
| Niveau de protection Up(fil-fil) | ≤ 30 V (B2 - 100 A) |
| ≤ 30 V (C1 - 500 A) | |
| ≤ 40 V (C2 - 5 kA) | |
| Niveau de protection Up(fil-terre) | ≤ 700 V (B2 - 100 A) |
| ≤ 700 V (C1 - 500 A) | |
| ≤ 750 V (C2 - 5 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 100 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 30 MHz) |
| typ. 0,3 dB (≤ 7 MHz / 150 Ω) | |
| typ. 0,3 dB (≤ 2 MHz / 600 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 50 MHz |
| Résistance en série | 3,3 Ω 10 % |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| B2 - 4 kV/100 A | |
| Résistance aux courants de choc (fil-terre) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA |
Caractéristiques de raccordement
| Type de raccordement | D-SUB-9 |
|---|---|
| Type de raccordement IN | connecteur femelle SUB-D 9 |
| Type de raccordement OUT | connecteur SUB-D 9 |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Normes/prescriptions | DIN EN 61643-21 2002 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2920612-DT-UFB-485/BS | 113 Kbytes |
|
