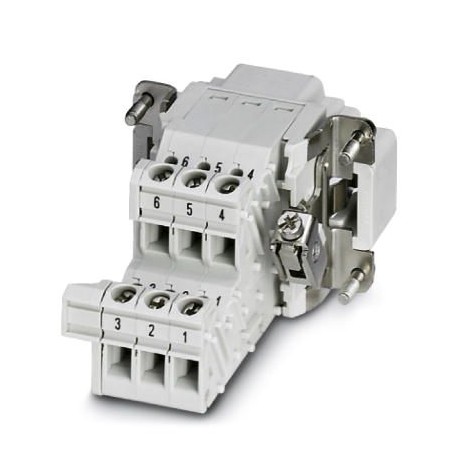

HC-B 6-A-UT-PEL-M 1648024 PHOENIX CONTACT Adaptador de bornes HEAVYCON con inserto de machos, serie B6, 6 po..
HC-B 6-A-UT-PEL-M
1648024
PHOENIX_CONTACT
5

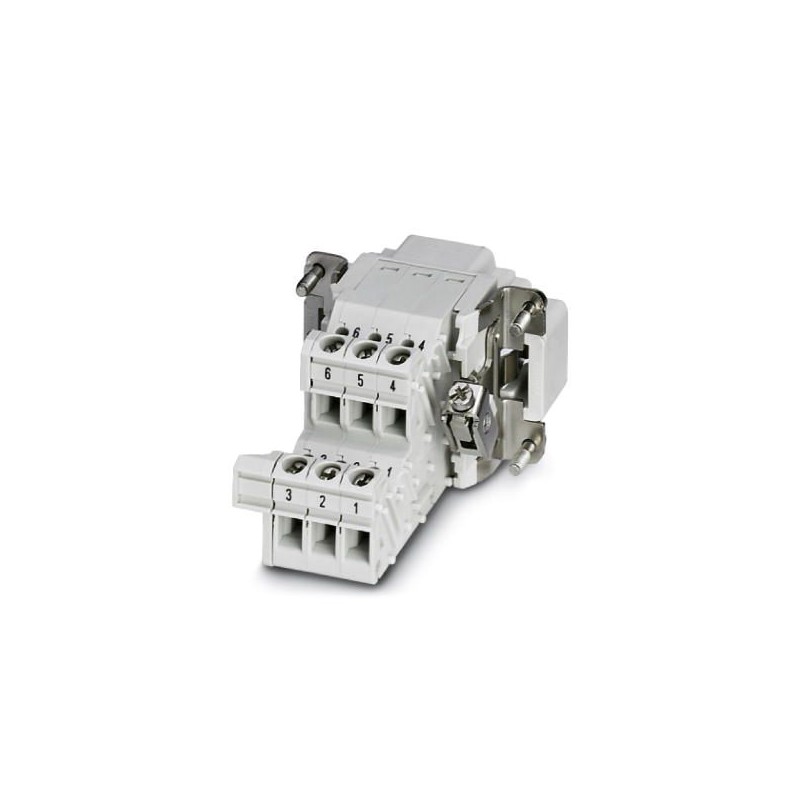

Adaptador de bornes HEAVYCON con inserto de machos, serie B6, 6 polos, para el lado izquierdo del armario de control, conexión por tornillo
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1648024 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | BF7ADC - |
| Cantidad de pedido mínima | 5 pcs |
| Página del catálogo | Página 545 (C_2_2017) |
| EAN | 4017918969622 |
| Peso por unidad (sin incluir el embalaje) | 15,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Datos eléctricos
| Número de polos | 6 |
|---|---|
| Conexión según norma | IEC / EN |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
Datos mecánicos
| Construcción | B6 |
|---|---|
| Rosca de tornillo | M3 |
| Técnica de conexión | Conexión por tornillo |
| Par de apriete | 0,5 Nm ... 0,8 Nm |
| Longitud a desaislar del conductor individual | 12 mm |
| Sección de conexión | 0,5 mm² ... 2,5 mm² |
| Sección de conexión AWG | 20 ... 14 |
Generalidades
| Observación | Para bridas empotradas HEAVYCON ADVANCE y carcasas empotradas HEAVYCON de la construcción B6 |
|---|---|
| Los conectores deben accionarse sólo sin carga/tensión. | |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
| Conexión según norma | IEC / EN |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Los conectores deben accionarse sólo sin carga/tensión. |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas de construcción y ensayo | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440222
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 6 |
| Material del inserto del conector (EF007545) | Otros |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Categoría de sobretensión (EF006785) | III |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del contacto (EF007544) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 71.6 mm |
| Profundidad (EF000049) | 51 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1648024-HC-B 6-A-UT-PEL-M | 157 Kbytes |
|
