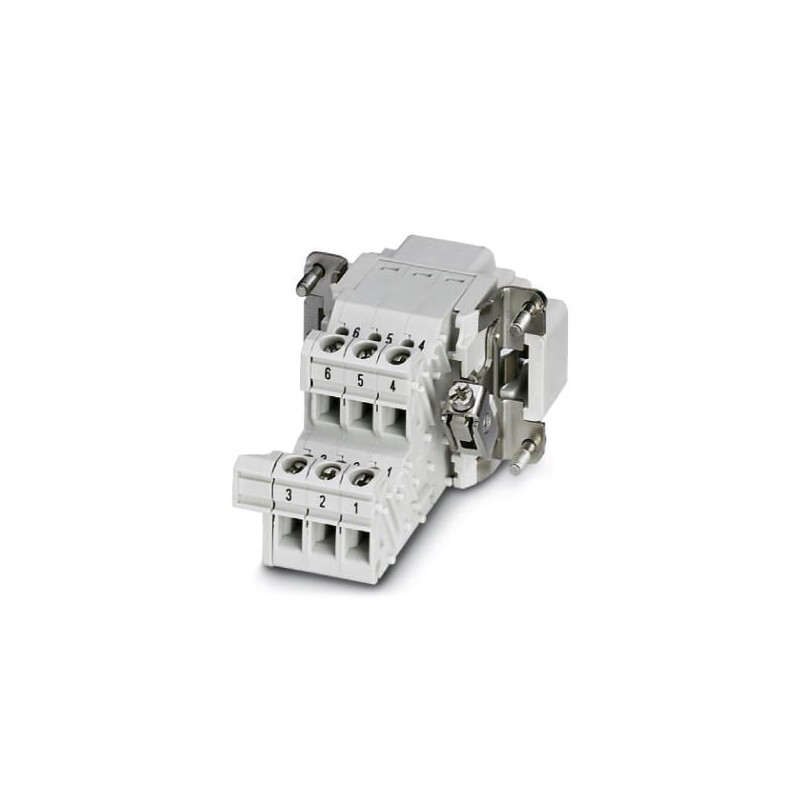

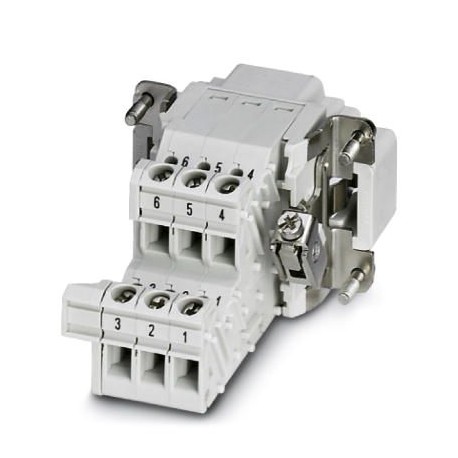

HC-B 6-A-UT-PEL-M 1648024 PHOENIX CONTACT HEAVYCON Klemmenadapter, Stifteinsatz, Serie B6, 6-polig, für die .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-B 6-A-UT-PEL-M 1648024 PHOENIX CONTACT HEAVYCON Klemmenadapter, Stifteinsatz, Serie B6, 6-polig, für die ..

HC-B 6-A-UT-PEL-M

1648024

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

HEAVYCON Klemmenadapter, Stifteinsatz, Serie B6, 6-polig, für die linke Schaltschrankseite, Schraubanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+15,50 €
15+14,79 €
25+14,54 €
35+14,39 €
45+14,30 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Bohrlochabstand horizontal44 mm
Höhe71,6 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Elektrische Kennwerte

HinweisFür HEAVYCON-ADVANCE-Anbauflansche und HEAVYCON-Anbaugehäuse der Bauform B6. Steckverbindungen dürfen nur last-/ spannungsfrei betätigt werden.
Polzahl6
Anschluss gemäß NormIEC / EN
Bemessungsspannung (III/3)500 V
Bemessungsstoßspannung6 kV
Bemessungsstrom16 A

Mechanische Kennwerte

BauformB6
SchraubengewindeM3
AnschlusstechnikSchraubanschluss
Anzugsdrehmoment0,5 Nm ... 0,8 Nm
Abisolierlänge der Einzelader12 mm
Anschlussquerschnitt0,5 mm² ... 2,5 mm²
Anschlussquerschnitt AWG20 ... 14

Allgemein

Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPA
Normen/BestimmungenPA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22 und R23 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL2)
PA: Brandschutz in Schienenfahrzeugen - Anforderungssatz R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Verschmutzungsgrad3
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0
Anschluss gemäß NormIEC / EN
MontagehinweisKodierung auch mittels Kodierprofil CP-HC (1686478). HC-B6../ HC-B10..für 2 Kodierprofile. HC-B16../ HC-B24..für 4 Kodierprofile.
Steckverbinder dürfen nur last-/spannungslos betätigt werden.

Datasheet - PDF

Titel:Sprache:Größe:Typ:
PHOENIX CONTACT-1648024-HC-B 6-A-UT-PEL-MEnglish157 KbytesPHOENIX CONTACT-1648024-HC-B 6-A-UT-PEL-M
