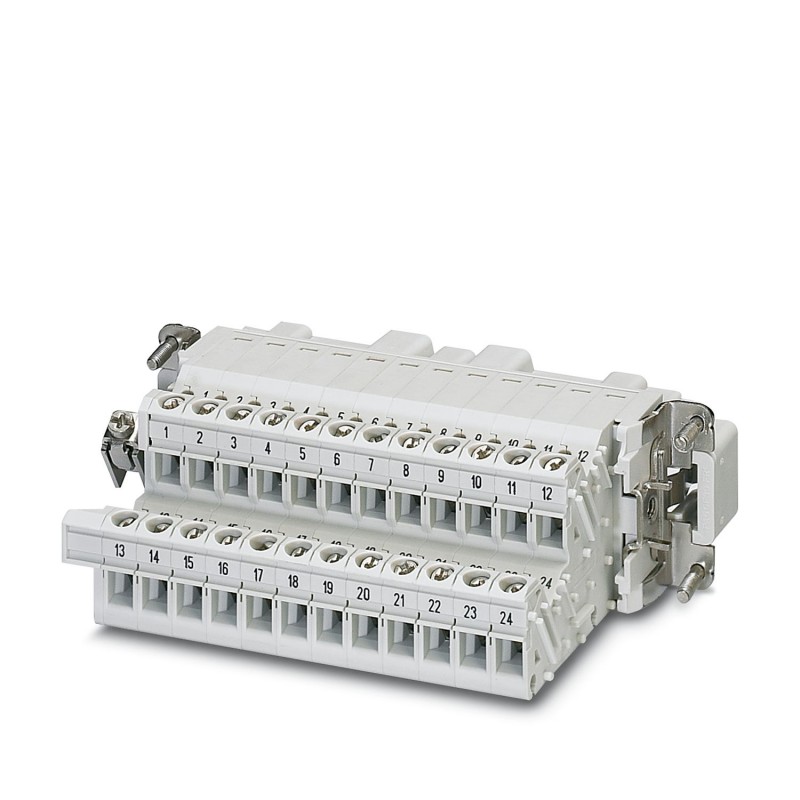

HC-B 24-A-UT-PER-M 1648108 PHOENIX CONTACT Adaptador de bornes HEAVYCON con inserto de machos, serie B24, 24..
HC-B 24-A-UT-PER-M
1648108
PHOENIX_CONTACT
5
Adaptador de bornes HEAVYCON con inserto de machos, serie B24, 24 polos, conexión de tierra a la izquierda para el lado derecho del armario de distribución, conexión por tornillo.
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Para bridas empotradas HEAVYCON ADVANCE y carcasas empotradas HEAVYCON de la construcción B24 |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Tipo de producto | Adaptador de bornes |
| Familia de productos | HC-B |
| Serie | HC-B |
| Construcción | B24 |
| Número de polos | 24 |
| Cara de enchufe | 24+PE |
| Numeración de contacto | 1 - 24 |
| Ejecución | para el lado derecho del armario de control |
| Cuchilla de destornillador | 0,5 x 3,5 mm |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
| SCCR | 5 kA (UL 2237) |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 2,5 mm² |
| Sección de conexión AWG | 20 ... 14 |
| Par de apriete | 0,5 Nm ... 0,8 Nm |
| Longitud a desaislar del conductor individual | 12 mm |
| Esquema de dimensiones |  |
| Anchura | 34 mm |
| Altura | 71,6 mm |
| Longitud | 111 mm |
| Distancia entre taladros horizontal | 104 mm |
| Distancia entre taladros vertical | 27 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Normas / especificaciones | PA: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Longitud pelado de conductores individuales | 12 mm |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Normas de construcción y ensayo | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Comprobaciones | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Comprobación | |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Los conectores deben accionarse sólo sin carga/tensión. |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 24 |
| Material del inserto del conector (EF007545) | Otros |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Categoría de sobretensión (EF006785) | III |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del contacto (EF007544) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 71.6 mm |
| Profundidad (EF000049) | 111 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1648108-HC-B 24-A-UT-PER-M | 145 Kbytes |
|
