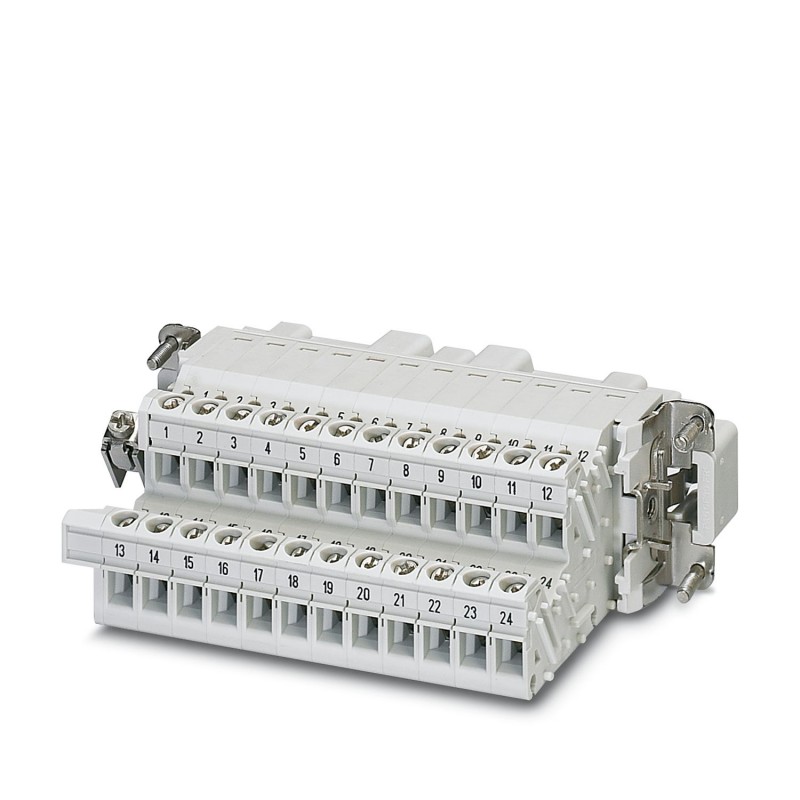

PHOENIX_CONTACT HC-B 24-A-UT-PER-M 1648108 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-B 24-A-UT-PER-M 1648108 PHOENIX CONTACT Adaptateur-bornier

Référence: HC-B 24-A-UT-PER-M

Code: 1648108

Fabricant: PHOENIX_CONTACT

Description:

Adaptateur-bornier
Adaptateur de terminal HEAVYCON avec insert de fiche, série B24, 24 pôles, raccordement à la terre à gauche pour le côté droit de l’armoire de commande, raccord à vis.
Adaptateur pour module HEAVYCONNEC, isolant mâle, série D24, 24 pôles, raccordement pour conducteur de protection à gauche pour le côté droit de l'armoire , raccordement vissé

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 338,43 €

Prix unitaire: 67,687 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
GénéralitésPour brides de montage HEAVYCONNEC-ADVANCE et embases HEAVYCONNEC de type B24
GénéralitésLes connecteurs ne doivent être manipulés que hors charge/tension.

Propriétés du produit
Type de produitAdaptateur pour module
Gamme de produitsHC-B
SérieHC-B
TypeB24
Nombre de pôles24
Enfichable24+PE
Numérotation des contacts1 - 24
Versionpour le côté droit de l'armoire électrique
Lame de tournevis0,5 x 3,5 mm
État de la gestion des données
Révision de l'article08
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3

Propriétés électriques
Tension de référence (III/3)500 V
Tension de tenue aux chocs assignée6 kV
Courant de référence16 A
SCCR5 kA (UL 2237)

Caractéristiques de raccordement
Technologie de raccordement
Technologie de raccordementRaccordement vissé
Connexion selon la normeCEI / EN
Raccordement du conducteur
Section raccordable0,5 mm² ... 2,5 mm²
Section raccordable AWG20 ... 14
Couple de serrage0,5 Nm ... 0,8 Nm
Longueur de gaine à dénuder de chaque fil12 mm

Dimensions
Dessin cotékhufyiavgf.jpg
Largeur34 mm
Hauteur71,6 mm
Longueur111 mm
Distance horizontale entre les trous de perçage104 mm
Distance verticale entre les trous de perçage27 mm

Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau de contactAlliage de cuivre
Matériau de surface du contactAg
Matériau de porte-contactsPA
Normes / SpécificationsPA: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3)

Câble/conducteur
Longueur à dénuder des fils uniques12 mm

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 500

Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 125 °C

Normes et spécifications
Spécifications concernant l'exécution et les essaisDIN EN 61984
DIN EN 60664
CEI 60352
EssaisDIN EN 61984
DIN EN 60664
CEI 60352
Essai
Normes/prescriptionsPA: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3)

Montage
Instructions de montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.
Les connecteurs ne doivent être manipulés que hors charge/tension.

ETIM for 1648108 Connecteurs (EC000438)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique24
Nom de la caractéristiqueMatériau de l'insert de connecteur (EF007545)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique125 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique500 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueAvec protection des fils (EF000550)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.5 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.5 mm²
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique34 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique71.6 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique111 mm
