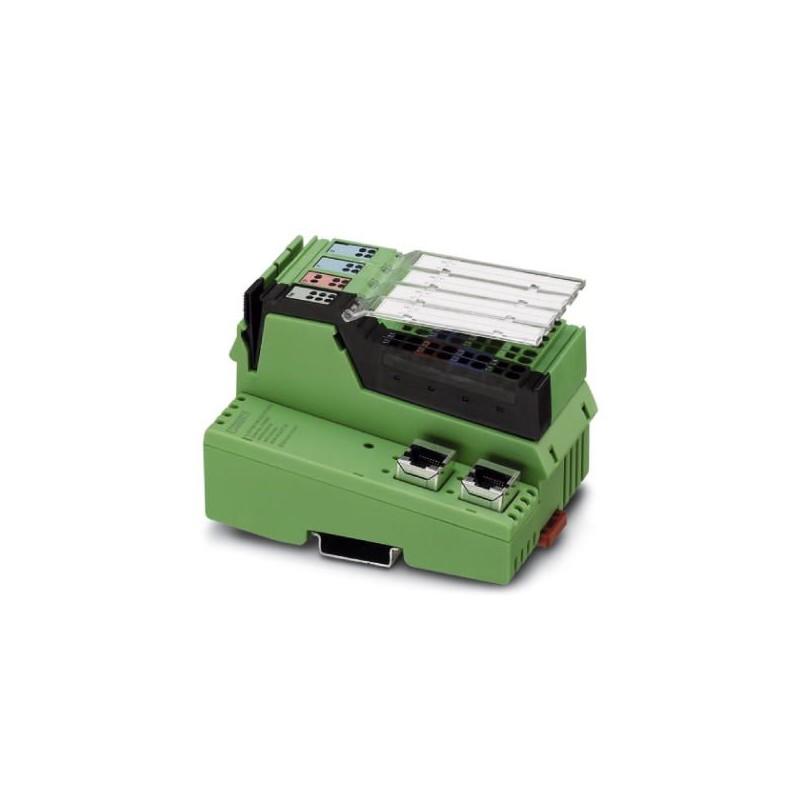

IL PN BK DI8 DO4 2TX-PAC 2703994 PHOENIX CONTACT Acoplador del bus
IL PN BK DI8 DO4 2TX-PAC
2703994
PHOENIX_CONTACT
Acoplador de bus PROFINET, 8 entradas 24 V DC, 4 salidas 24 V DC, 500 mA, completo con conectores para periferia
Inline, Acoplador de bus, PROFINET, Hembra RJ45, Entradas digitales: 8, 24 VDC, tecnología de conexión: 3 conductores, Salidas digitales:4, 24 VDC, 500 mA, tecnología de conexión:3 conductores, velocidad de transmisión en el bus local:500 kBit/s / 2 MBit/s, índice de protección: IP20
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2703994 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DREBAD - |
| Página del catálogo | Página 128 (C_6_2017) |
| EAN | 4046356041164 |
| Peso por unidad (sin incluir el embalaje) | 335,700 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 80 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones con conectores |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C (observar derating) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Montaje sobre carril |
|---|---|
| Peso neto | 335,7 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales sí |
| Fallo de la alimentación de sensores sí | |
| Fallo de la alimentación de actuadores sí | |
| Tipo de montaje | Montaje sobre carril |
Interfaces
| Denominación | PROFINET |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Hembra RJ45, autonegociación |
| Velocidad de transmisión | 100 MBit/s (conforme al estándar PROFINET) |
| Física de transmisión | Ethernet en RJ45-par trenzado |
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (reconocimiento automático, sin sistema mixto) |
Límites del sistema del acoplador de bus
| Número de datos de proceso | máx. 488 Byte (máx. 244 Byte IN - máx. 244 Byte OUT) |
|---|---|
| máx. 244 Byte (Entrada) | |
| máx. 244 Byte (Salida) | |
| Número de participantes soportados | máx. 63 (por estación) |
| Número de participantes de bus local conectables | máx. 61 (Las E/S "on board" son dos participantes) |
| Número de participantes con canal de parámetros | máx. 16 |
| Número de módulos de ramificación soportados con derivación de bus remoto | 0 |
Alimentación de la electrónica modular
| Tipo de conexión | Conexión por resorte |
|---|---|
| Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Corriente de alimentación | 138 mA |
| Absorción de corriente | típ. 138 mA (de UBK) |
| máx. 0,91 A DC (de UBK) | |
| Disipación | típ. 3 W (Aparato total) |
Potenciales Inline
| Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. |
|---|---|
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (A través de conector Inline) | |
| Absorción de corriente | 138 mA (sin bornes de E/S conectados) |
| típ. 138 mA | |
| máx. 0,91 A DC | |
| Denominación | Suministro de la lógica (UL) |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Alimentación de corriente | máx. 0,8 A DC (observar derating) |
| Consumo de potencia | típ. 3 W (Aparato total) |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 0,5 A DC (observar derating) |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US; ¡si se emplea en área con riesgo de explosión máx. 4 A!) |
| Absorción de corriente | 3 mA (Sin sensores) |
| máx. 8 A DC | |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US; ¡si se emplea en área con riesgo de explosión máx. 4 A!) |
| Absorción de corriente | máx. 8 A DC |
| Consumo de potencia | típ. 3 W (Aparato total) |
| Absorción de corriente | 3 mA (sin actuadores) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Tipo de conexión | Conector Inline |
| Técnica de conexión | 2, 3 conductores |
| Número de entradas | 8 |
| Tiempo de reacción típico | aprox. 500 µs |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Tiempo de filtro | 3 ms |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -30 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | típ. 3 mA |
| Corriente de entrada típica por canal | típ. 3 mA |
| Tiempo de retardo en caso de cambio de señal de 0 a 1 | 5 ms |
| Tiempo de retardo en caso de cambio de señal de 1 a 0 | 5 ms |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conector Inline |
| Técnica de conexión | 2, 3 conductores |
| Número de salidas | 4 |
| Denominación de la protección | Protección contra cortocircuito, protección contra sobrecarga |
| Tensión de salida | 24 V DC -1 V (con corriente nominal) |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida máxima por canal | 500 mA |
| Corriente de salida máxima por módulo / borne | 2 A |
| Corriente de salida máxima por módulo | 2 A |
| Carga nominal inductiva | 12 VA (1,2 H, 48 Ω) |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 Servicio: 25g, duración 11 ms, impulso de choque en forma de semisinusoide | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
