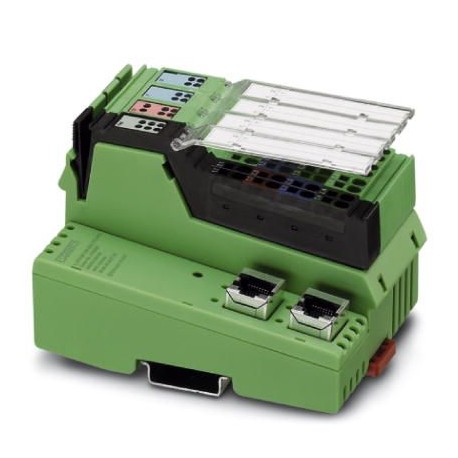

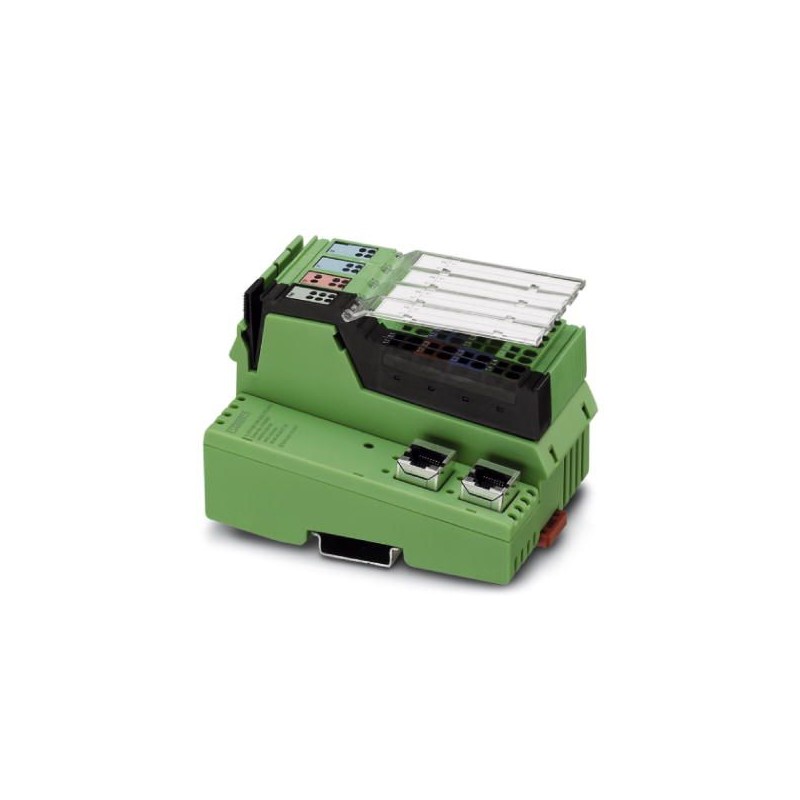

IL PN BK DI8 DO4 2TX-PAC 2703994 PHOENIX CONTACT Coupleur de bus
IL PN BK DI8 DO4 2TX-PAC
2703994
PHOENIX_CONTACT
Coupleur de bus
En ligne, Coupleur de bus, PROFINET, Femelle RJ45, Entrées numériques : 8, 24 VDC, Technique de connexion : 3 conducteurs, Sorties numériques : 4, 24 VDC, 500 mA, Technique de connexion : 3 conducteurs, Vitesse de transmission sur le bus local : 500 kBit/s / 2 MBit/s, indice de protection : IP20
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2703994 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 128 (C-6-2017) |
| GTIN | 4046356041164 |
| Poids par pièce (hors emballage) | 0,336 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Cotes
| Dessin coté | |
|---|---|
| Largeur | 80 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions connecteurs inclus |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Montage sur profilé |
|---|---|
| Poids net | 335,7 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Court-circuit / surcharge des sorties tout-ou-rien oui |
| Défaillance de l'alimentation des capteurs oui | |
| Défaillance de l'alimentation des actionneurs oui | |
| Type de montage | Montage sur profilé |
Interfaces
| Dénomination | PROFINET |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteur femelle RJ45, auto-négociation |
| Vitesse de transmission | 100 MBit/s (selon la norme PROFINET) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Dénomination | Bus local Inline |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s (détection automatique, pas de système hybride) |
Limites du système du coupleur de bus
| Nombre de données de process | max. 488 Octet (244 octets max. en entrée - 244 octets max. en sortie) |
|---|---|
| max. 244 Octet (Entrée) | |
| max. 244 Octet (Sortie) | |
| Nombre d'unités connectées supportées | max. 63 (par station) |
| Nombre d'abonnés raccordés au bus local | max. 61 (Les E/S sur la carte sont deux abonnés) |
| Nombre d'unités connectées avec canal de paramètres | max. 16 |
| Nombre de modules de dérivation avec dérivation bus interstation | 0 |
Alimentation du bloc électronique
| Type de raccordement | Raccordement à ressort |
|---|---|
| Dénomination | Alimentation coupleur de bus UBK; l'alimentation logique UL(7,5 V) et analogique UANA(24 V) sont générées à partir de l'alimentation du coupleur de bus. |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant d'alimentation | 138 mA |
| Courant absorbé | typ. 138 mA (à partir de à UBK) |
| max. 0,91 A DC (à partir de à UBK) | |
| Puissance dissipée | typ. 3 W (Total, appareil) |
Potentiels Inline
| Dénomination | Alimentation coupleur de bus UBK; l'alimentation logique UL(7,5 V) et analogique UANA(24 V) sont générées à partir de l'alimentation du coupleur de bus. |
|---|---|
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (par connecteur Inline) |
| Courant absorbé | 138 mA (sans modules d'E/S raccordés) |
| typ. 138 mA | |
| max. 0,91 A DC | |
| Dénomination | Alimentation de la logique (UL) |
| Tension d'alimentation | 7,5 V DC ±5 % |
| Alimentation | max. 0,8 A DC (tenir compte du derating) |
| Consommation de puissance | typ. 3 W (Total, appareil) |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 0,5 A DC (tenir compte du derating) |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme d'UM+ US; pour les utilisations dans les zones en atmosphères explosibles, max. 4 A!) |
| Courant absorbé | 3 mA (sans capteurs) |
| max. 8 A DC | |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme d'UM+ US; pour les utilisations dans les zones en atmosphères explosibles, max. 4 A!) |
| Courant absorbé | max. 8 A DC |
| Consommation de puissance | typ. 3 W (Total, appareil) |
| Courant absorbé | 3 mA (Sans actionneurs) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 |
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre d'entrées | 8 |
| Temps d'amorçage typique | env. 500 µs |
| Dénomination de la protection | Protection contre inversions de polarité |
| Temps de filtrage | 3 ms |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | typ. 3 mA |
| Courant d'entrée typique par canal | typ. 3 mA |
| Temporisation en cas de passage du signal de 0 à 1 | 5 ms |
| Temporisation en cas de passage du signal de 1 à 0 | 5 ms |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection contre les courts-circuits et contre les surcharges |
| Tension de sortie | 24 V DC -1 V (à l'intensité nominale) |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bloc de jonction | 2 A |
| Courant de sortie maximal par module | 2 A |
| Charge nominale inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 Fonctionnement : 25g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 80 mm |
| Hauteur (EF000040) | 120.55 mm |
| Profondeur (EF000049) | 71.24238 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2703994-IL PN BK DI8 DO4 2TX-PAC | 144 Kbytes |
|
