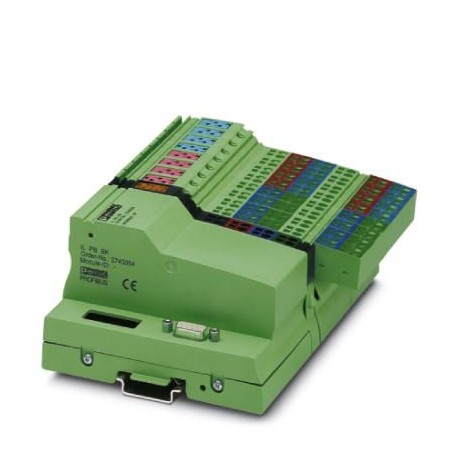

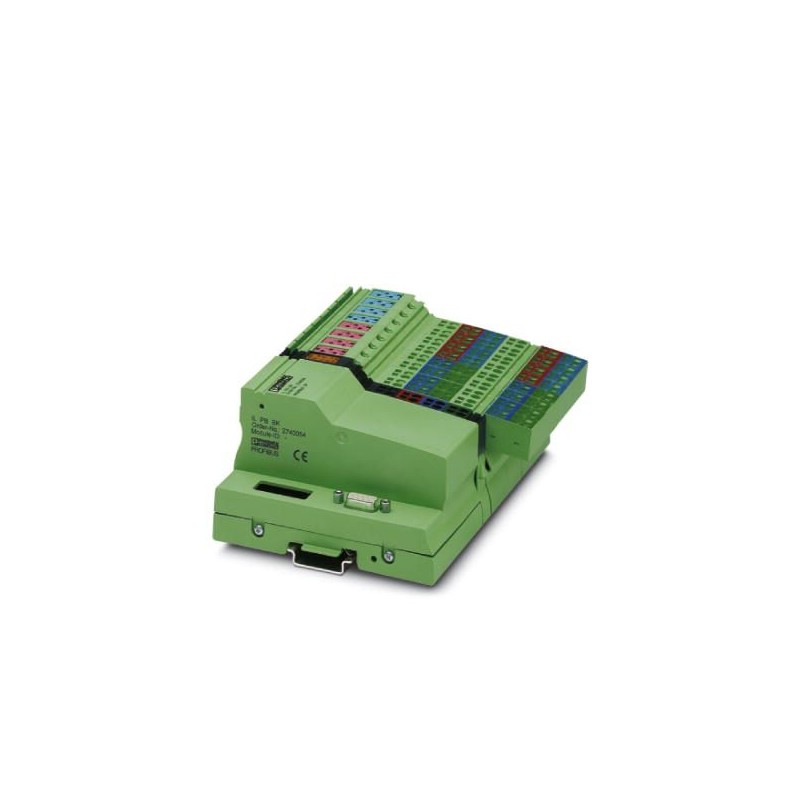

PB IL 24 BK DIO 16/16 2742638 PHOENIX CONTACT Acoplador del bus
PB IL 24 BK DIO 16/16
2742638
PHOENIX_CONTACT
Inline, Acoplador de bus, PROFIBUS DP, Conector hembra D-SUB-9, Entradas digitales: 16, 24 V DC, técnica de conexión: 3 conductores, Salidas digitales: 16, 24 V DC, 500 mA, técnica de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2742638 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI112 - |
| Página del catálogo | Página 255 (AX_2009) |
| EAN | 4017918819347 |
| Peso por unidad (sin incluir el embalaje) | 395,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 55 °C |
|---|---|
| Humedad de aire admisible (servicio) | 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % (sin condensación) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 395 g |
| Observación acerca de las indicaciones de peso | con conectores |
Interfaces
| Denominación | PROFIBUS DP |
|---|---|
| Número de canales | 1 |
| Tipo de conexión | Conector hembra D-SUB-9 |
| Velocidad de transmisión | 9,6 kBit/s ... 12 MBit/s |
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Denominación | Alimentación |
| Tipo de conexión | Conector de alimentación Inline de 8 polos |
Límites del sistema del acoplador de bus
| Número de datos de proceso | máx. 176 Byte (por estación) |
|---|---|
| máx. 176 Byte (Entrada) | |
| máx. 176 Byte (Salida) | |
| Número de participantes de bus local conectables | máx. 63 |
| Número de participantes con canal de parámetros | máx. 16 |
| Número de módulos de ramificación soportados con derivación de bus remoto | 0 |
Potenciales Inline
| Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. |
|---|---|
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 100 mA (Sin bornes de E/S Inline conectados) |
| máx. 1,25 A (Con número máximo de bornes de E/S conectados) | |
| Denominación | Suministro de la lógica (UL) |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Alimentación de corriente | máx. 2 A DC |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 0,5 A DC (observar derating) |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US) |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 3 conductores |
| Número de entradas | 16 |
| Denominación de la protección | Inversión de polaridad |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Corriente de entrada típica por canal | típ. 3 mA |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 3 conductores |
| Número de salidas | 16 |
| Denominación de la protección | Protección contra cortocircuito, protección contra sobrecarga |
| Tensión de salida | 24 V DC -1 V (con corriente nominal) |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida máxima por canal | 500 mA |
| Corriente de salida máxima por módulo | 8 A |
| Carga nominal inductiva | 12 VA |
| Carga nominal de lámparas | 12 W |
| Carga nominal resistiva | 12 W |
Separación de potencial
| Trayecto de comprobación | Interfaz RS-485 / tensión de alimentación 500 V AC |
|---|---|
| Interfaz RS-485 / bus local 500 V AC |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 Servicio: 25g, duración 11 ms, impulso de choque en forma de semisinusoide |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
