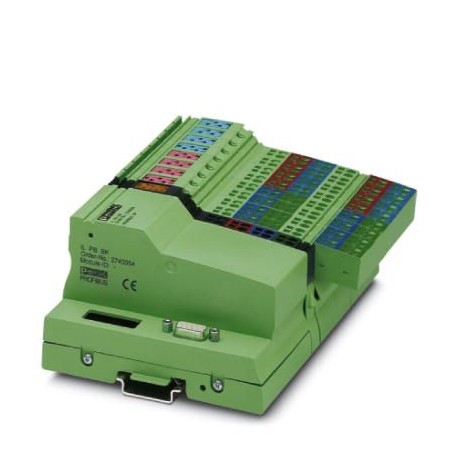

PB IL 24 BK DIO 16/16 2742638 PHOENIX CONTACT Buskoppler
PB IL 24 BK DIO 16/16
2742638
PHOENIX_CONTACT
Buskoppler
Inline, Buskoppler, PROFIBUS DP, D-SUB-9 Buchse, Digitale Eingänge: 16, 24 V DC, Anschlusstechnik: 3 Leiter, Digitale Ausgänge: 16, 24 V DC, Anschlusstechnik: 3 Leiter, Übertragungsgeschwindigkeit auf dem lokalen Bus: 500 kBit/s, Schutzart: IP20, inkl. Inline-Steckverbinder und Markierfelder
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2742638 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 255 (AX-2009) |
| GTIN | 4017918819347 |
| Gewicht pro Stück (exklusive Verpackung) | 395,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 697,700 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | 0 °C ... 55 °C |
|---|---|
| Zulässige Luftfeuchtigkeit (Betrieb) | 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 80 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Schnittstellen
| Benennung | PROFIBUS DP |
|---|---|
| Anzahl der Kanäle | 1 |
| Anschlussart | D-SUB-9-Buchse |
| Übertragungsgeschwindigkeit | 9,6 kBit/s ... 12 MBit/s |
| Benennung | Inline-Lokalbus |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Benennung | Versorgung |
| Anschlussart | 8-poliger Inline-Einspeisestecker |
Systemgrenzen des Buskopplers
| Anzahl der Prozessdaten | max. 176 Byte (pro Station) |
|---|---|
| max. 176 Byte (Eingang) | |
| max. 176 Byte (Ausgang) | |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 |
| Anzahl der Teilnehmer mit Parameterkanal | max. 16 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 0 |
Inline Potenziale
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
|---|---|
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 100 mA (ohne angeschlossene Inline-I/O-Klemmen) |
| max. 1,25 A (mit maximaler Anzahl angeschlossener I/O-Klemmen) | |
| Benennung | Versorgung der Logik (UL) |
| Versorgungsspannung | 7,5 V DC ±5 % |
| Stromversorgung | max. 2 A DC |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 0,5 A DC (Derating beachten) |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 8 A DC (Summe aus UM+ US) |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | EN 61131-2 Typ 1 |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 16 |
| Schutzbenennung | Verpolung |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC |
| Typischer Eingangsstrom je Kanal | typ. 3 mA |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 16 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz |
| Ausgangsspannung | 24 V DC -1 V (bei Nennstrom) |
| Nennausgangsspannung | 24 V DC |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Maximaler Ausgangsstrom je Modul | 8 A |
| Nennlast induktiv | 12 VA |
| Nennlast Lampen | 12 W |
| Nennlast ohmsch | 12 W |
Potenzialtrennung
| Prüfstrecke | RS-485-Schnittstelle/Versorgungsspannung 500 V AC |
|---|---|
| RS-485-Schnittstelle/Lokalbus 500 V AC |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
