Ver más grande

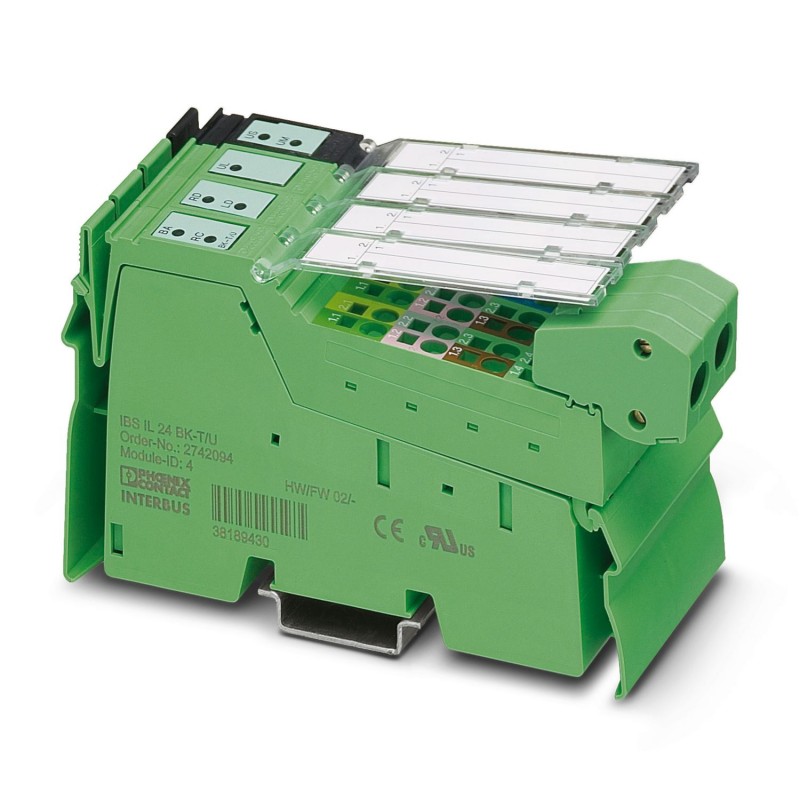

IBS IL 24 BK-T/U-2MBD-PAC 2862000 PHOENIX CONTACT Inline, Acoplador de bus, INTERBUS, Conector apantallado I..
IBS IL 24 BK-T/U-2MBD-PAC
2862000
PHOENIX_CONTACT
Inline, Acoplador de bus, INTERBUS, Conector apantallado Inline, velocidad de transmisión en el bus local: 2 MBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 48,8 mm |
| Altura | 135 mm |
| Profundidad | 71,5 mm |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Interfaces
| INTERBUS | |
| Número de interfaces | 2 |
| Tipo de conexión | Conector apantallado Inline |
| Velocidad de transmisión | 2 MBit/s |
| Física de transmisión | Cobre |
| Derivación de bus remoto/bus local Inline | |
| Número de interfaces | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 2 MBit/s |
Propiedades de sistema
| Límites del sistema | |
| Número de participantes de bus local conectables | máx. 63 |
| Número de participantes con canal de parámetros | máx. 62 |
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 15 |
| Módulo | |
| Código de ID (dec.) | 04 |
| Código de ID (hex.) | 04 |
| Código de longitud (hex.) | 00 |
| Código de longitud (dec.) | 00 |
| Canal de datos de proceso | 0 Bit |
| Área de direcciones de entrada | 0 Bit |
| Espacio de direcciones de salida | 0 Bit |
| Longitud de registro | 0 Bit |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Mensajes de diagnóstico | Error en periferia sí, en caso de que falte la tensión de segmento US |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 3 W |
| Circuito de protección | Protección contra cortocircuito de la alimentación lógica; electrónico |
| Protección contra cortocircuito de la alimentación analógica; electrónico | |
| Protección contra sobretensiones (alimentación de segmento, alimentación principal, alimentación de acoplador de bus); Diodos de protección de entrada (se interrumpen con sobrecarga continuada)Las cargas de impulsos hasta 1500 W se cortocircuitan por el diodo de protección de entrada. | |
| Protección contra polarización inversa (alimentación de segmento/alimentación principal); Diodos contra inversión de polaridad paralelos; en caso de fallo la corriente elevada que pasa por los diodos funde los fusibles preconmutados. | |
| Protección contra inversión de polaridad (alimentación de acoplador de bus); Diodo serie en la ruta del cable de alimentación de la fuente de alimentación; en caso de fallo fluye menos corriente. En caso de fallo, no se activa ningún fusible en la fuente de alimentación externa. | |
| Potenciales: Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 1,25 A (Con número máximo de bornes de E/S conectados) |
| típ. 100 mA (Sin bornes de E/S Inline conectados) | |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Potenciales: Suministro de los módulos analógicos (UANA) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada / alimentación de 5 V del bus remoto de salida | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V del bus remoto entrante/alimentación de lógica de 7,5 V, alimentación analógica de 24 V y alimentación del acoplador de bus de 24 V | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada/alimentación principal de 24 V, alimentación de segmento de 24 V | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada/tierra funcional | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V de bus remoto de salida/periferia (UM, US) | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V de bus remoto de salida/lógica (UBK, UL, UANA) | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 5 V del bus remoto de salida/tierra funcional | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación del acoplador de bus de 24 V/tierra funcional | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Lógica (UBK, UL, UANA) / periferia (UM, US) | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación principal de 24 V, alimentación de segmento de 24 V/tierra funcional | 500 V AC, 50 Hz, 1 min. |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Con aislamiento galvánico (EF003272) | Sí |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 136.044074 mm |
| Profundidad (EF000049) | 71.44238 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862000-IBS IL 24 BK-T/U-2MBD-PAC | 154 Kbytes |
|
