PHOENIX_CONTACTI / OIBS IL 24 BK-T/U-2MBD-PAC 2862000 PHOENIX CONTACT Accoppiatore bus

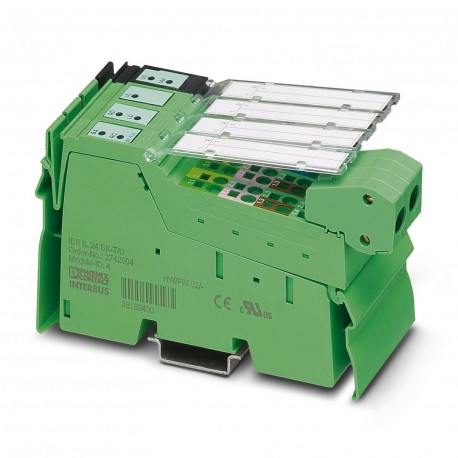

PHOENIX_CONTACT IBS IL 24 BK-T/U-2MBD-PAC 2862000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

IBS IL 24 BK-T/U-2MBD-PAC 2862000 PHOENIX CONTACT Accoppiatore bus

Riferimento: IBS IL 24 BK-T/U-2MBD-PAC

Codice: 2862000

Produttore: PHOENIX_CONTACT

Descrizione:

Accoppiatore bus
Inline, Accoppiatore bus, INTERBUS, Connettore schermato inline, velocità di trasmissione su bus locale: 2 MBit/s, indice di protezione: IP20, inclusi connettori in linea e campi di marcatura
Inline, Accoppiatore bus, INTERBUS, Connettore schermato Inline, velocità di trasmissione nel bus locale: 2 MBit/s, grado di protezione: IP20, connettori Inline e cartellini di siglatura incl.

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 343,31 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Dimensioni
Disegno quotatonmwuvoqfyi.jpg
Larghezza48,8 mm
Altezza135 mm
Profondità71,5 mm
Note
Nota per l'utilizzo
Nota per l'utilizzoSolo per l'uso industriale
Limitazione dell'uso
Nota EMCEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download
Interfacce
INTERBUS
Numero di interfacce2
CollegamentoConnettore schermato Inline
Velocità di trasmissione2 MBit/s
Fisica di trasmissioneRame
Tratto bus remoto/Bus locale Inline
Numero di interfacce1
CollegamentoRipartitore dati Inline
Velocità di trasmissione2 MBit/s
Caratteristiche del sistema
Limiti di sistema
Numero di utilizzatori bus locale collegabilimax. 63
numero delle stazioni con canale parametrimax. 62
Numero di morsetti di derivazione supportati con derivazione di bus remotomax. 15
Modulo
Codice ID (dec.)04
Codice ID (esadecimale)04
Codice lunghezza (es.)00
Codice lunghezza (dec.)00
Canale dati di processo0 Bit
Range indirizzi ingressi0 Bit
Range indirizzi uscite0 Bit
Lunghezza di registro0 Bit
Caratteristiche articolo
Tipo di prodottoComponenti I/O
Famiglia di prodottiInline
Tipomodularità
Componenti della fornituraconnettori Inline e cartellini di siglatura incl.
Messaggi di diagnosticaErrore di periferia sì, con mancanza di tensione segmento US
Stato di manutenzione dei dati
Revisione articolo09
Caratteristiche elettriche
Potenza dissipata massima in condizioni nominali3 W
Circuito di protezioneProtezione contro il corto circuito dell'alimentazione logica; elettronica
Protezione contro il corto circuito dell'alimentazione analogica; elettronica
Protezione contro le sovratensioni (alimentazione di segmento, alimentazione principale, alimentazione accoppiatore bus); Diodi di protezione ingresso (vengono danneggiati in caso di sovraccarico continuo)I picchi di impulsi fino a 1500 W vengono cortocircuitati dal diodo di protezione ingresso.
Protezione contro l'inversione di polarità (alimentazione di segmento/alimentazione principale); Diodi paralleli della protezione da inversione di polarità; in caso di guasto, l'elevata corrente che attraversa i diodi provoca la fusione del fusibile a monte.
Protezione da inversione di polarità (alimentazione dell'accoppiatore bus); Diodo seriale nel percorso dell'alimentatore; in caso di guasto, fluisce solo una quantità ridotta di corrente. In caso di guasto, non viene attivato alcun fusibile nell'alimentatore esterno.
Potenziali: Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V).
Tensione di alimentazione24 V DC (tramite connettore Inline)
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbitamax. 1,25 A (con numero massimo di moduli I/O collegati)
tip. 100 mA (senza moduli I/O Inline collegati)
Potenziali: Alimentazione della logica (UL)
Tensione di alimentazione7,5 V DC ±5 %
Potenziali: Alimentazione del modulo analogico (UANA)
Tensione di alimentazione24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Potenziali: Alimentazione del circuito principale (UM)
Tensione di alimentazione24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Potenziali: Alimentazione del circuito di segmento (US)
Tensione di alimentazione24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Isolamento galvanico/isolamento dei campi di tensione
Tensione di prova: Alimentazione 5 V bus remoto in ingresso / Alimentazione 5 V bus remoto in uscita500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione 5 V bus remoto in ingresso/Alimentazione logica 7,5 V, analogica 24 V, alimentazione accoppiatore 24 V500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione 5 V bus remoto in ingresso / Alimentazione principale 24 V, alimentazione di segmento 24 V500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione 5 V bus remoto in ingresso / Terra funzionale500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione a 5 V di altri bus remoti / periferiche (UM, US)500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione a 5 V del bus remoto continuo / logica (UBK, UL, UANA)500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione 5 V bus remoto in uscita / Terra funzionale500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione logica 7,5 V, analogica 24 V, alimentazione accoppiatore 24 V/Terra funzionale500 V AC, 50 Hz, 1 min.
Tensione di prova: Logica (UBK, UL, UANA) / Periferica (UM, US)500 V AC, 50 Hz, 1 min.
Tensione di prova: Alimentazione 24 V principale, di segmento 24 V / Terra funzionale500 V AC, 50 Hz, 1 min.
Dati di collegamento
Tecnologia di connessione
Denominazione collegamentoConnettore Inline
Connessione conduttori
CollegamentoConnessione a molla
Sezione conduttore rigida0,08 mm² ... 1,5 mm²
Sezione conduttore flessibile0,08 mm² ... 1,5 mm²
Sezione conduttore AWG28 ... 16
Lunghezza di spelatura8 mm
Connettore Inline
CollegamentoConnessione a molla
Sezione conduttore rigida0,08 mm² ... 1,5 mm²
Sezione conduttore flessibile0,08 mm² ... 1,5 mm²
Sezione del conduttore AWG28 ... 16
Lunghezza di spelatura8 mm
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-25 °C ... 55 °C
Grado di protezioneIP20
Pressione aria (funzionamento)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Temperatura ambiente (stoccaggio/trasporto)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Umidità dell'aria consentita (stoccaggio/trasporto)10 % ... 95 % (senza condensa)
Normative e prescrizioni
Classe di protezioneIII (IEC 61140, EN 61140, VDE 0140-1)
Montaggio
Tipo di montaggioMontaggio su guida DIN

ETIM for 2862000 Controllori logici programmabili (PLC) (EC001604)

Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica19.2 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaSì
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica48.6 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica136.044074 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica71.44238 mm
