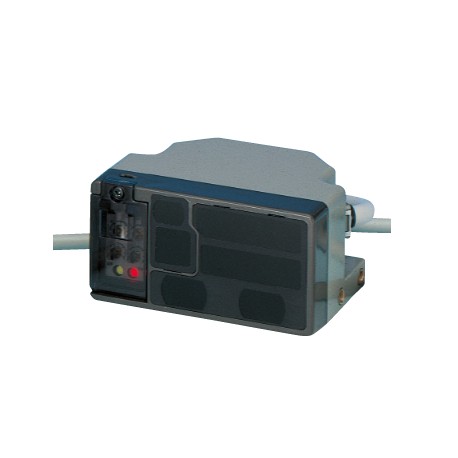

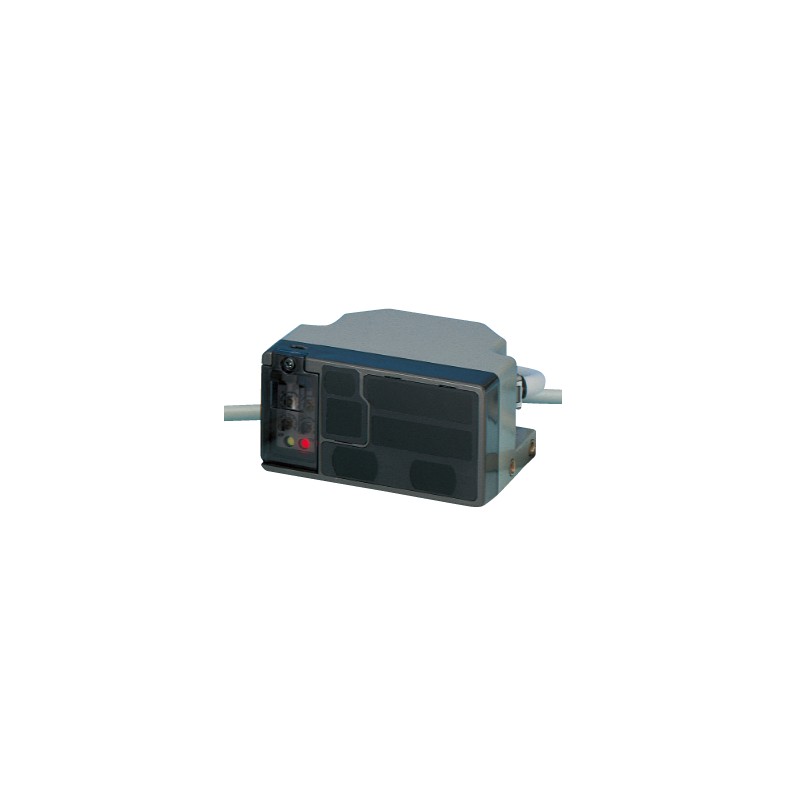

UPX24ES PX24ES PX-24ES PANASONIC Serie PX-2. Sensor expandible para vehículos guiados, función de control ex..
UPX24ES
PX24ES
PX-24ES
PANASONIC
PX24ES: Serie PX-2. Sensor expandible para vehículos guiados, función de control externo, alcance 3 m., NPN, alimentación 10-31 VDC
Sensores de Área - PANASONIC > PX-2 Sensor de área - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Más vendidos
▲Más Información
▲| Número de producto | PX-24ES |
| Número de pieza | PX-24ES |
| producto | Sensor fotoeléctrico de largo alcance y área amplia |
| Detalles | Sensores principales (modelo conectable de sensor auxiliar con función de control externo) |
| Nombre del producto | Sensor fotoeléctrico de largo alcance y área amplia PX-2 |
| Artículo | características técnicas |
|---|---|
| Número de producto | PX-24ES |
| Número de pieza | PX-24ES |
| Conformidad con la directiva de marcado CE | Directiva EMC, Directiva RoHS |
| Rango de detección (áreas OUT 1 y OUT 2) | 3 m9.843 pies (Nota: El rango de detección se especifica para papel blanco no brillante (300 x 300 mm)11.811 × 11.811 pulgadas) como el objeto). |
| Histéresis | 15 % o menos de la distancia de operación (Nota: El rango de detección se especifica para papel blanco no brillante (300 x 300 mm)11.811 × 11.811 pulgadas) como el objeto). |
| Tensión de alimentación | De 10 a 31 V CC, incluida la ondulación |
| Consumo de energía | En funcionamiento: 1,5 W o menos, En condiciones de reposo: 0,3 W o menos (sin sensor auxiliar) (Nota: Obtenga el consumo actual mediante el siguiente cálculo. Consumo de corriente = Consumo de energía ÷ Voltaje de alimentación (p. ej.) Cuando la tensión de alimentación es de 12 V, el consumo de corriente (condición de funcionamiento) es: 1,5 W ÷ 12 V = 0,125 A = 125 mA) |
| SALIDA1, SALIDA2 | Transistor de colector abierto NPN ・Corriente máxima de disipación: 100 mA ・Voltaje aplicado: 40 V CC o menos entre OUT 1 / OUT 2 y 0 V) ・Voltaje residual: 1,5 V o menos (a una corriente de sumidero de 100 mA), 0,4 V o menos (a una corriente de disipación de 16 mA) * OUT1 (O circuito entre las áreas OUT 1 central efectiva, izquierda, derecha, izquierda / derecha adyacente y las áreas auxiliares efectivas izquierda / derecha) OUT2 (circuito OR entre las áreas efectivas de centro, izquierda y derecha OUT 2) |
| OUT1, OUT2: Operación de salida | Se puede seleccionar Light-ON u Dark-ON con un interruptor (la operación de salida de OUT 1 y OUT 2 es la misma). |
| OUT1, OUT2: Protección contra cortocircuitos | Incorporado |
| Salida de monitor de luz extraña | Transistor de colector abierto NPN ・Corriente máxima de disipación: 100 mA ・Voltaje aplicado: 40 V CC o menos (entre la salida del monitor de luz superflua y 0 V) ・Voltaje residual: 1,5 V o menos (a una corriente de sumidero de 100 mA), 0,4 V o menos (a una corriente de disipación de 16 mA) |
| Salida de monitor de luz extraña:Operación de salida | ON cuando se recibe luz de haz modulado que no sea el propio (incluido el sensor auxiliar) |
| Tiempo de respuesta | 80 ms o menos |
| Indicadores de funcionamiento:OUT 1 área | LED rojo (se enciende cuando se recibe el haz en las áreas OUT 1 efectivas) |
| Indicadores de funcionamiento:Área OUT 2 | LED amarillo (se enciende cuando se recibe el haz en las áreas efectivas OUT 2) |
| Ajustador de sensibilidad | Los ajustadores continuamente variables (áreas OUT 1, OUT 1 a la derecha adyacente, OUT 1 a la izquierda adyacente y OUT 2 se ajustan de forma independiente). |
| Función de ajuste de sensibilidad externa | El ajuste de la sensibilidad es posible con una entrada analógica. |
| Área de detección | Se pueden seleccionar cuatro áreas de detección con interruptores DIP y ocho áreas de detección con entradas externas. |
| Función de reposo | Funcionamiento / suspensión seleccionable con entrada externa |
| Función automática de prevención de interferencias | Se evitan las interferencias ópticas de hasta 25 unidades. |
| Protección | IP65 (IEC) |
| Temperatura ambiente | -10 a +55 °C+14 a +131 °F(No se permite la condensación de rocío ni la formación de hielo), Almacenamiento: -20 a +70 °CDe -4 a +158 °F |
| Humedad ambiental | 35 a 85 % HR, Almacenamiento: 35 a 85 % HR |
| Iluminancia ambiental | Luz incandescente: 3.000 lx o menos en la cara receptora de luz |
| Resistencia al voltaje | 1.000 V CA durante un minuto entre todos los terminales de alimentación conectados entre sí y la carcasa |
| Resistencia al aislamiento | 20 MΩ, o más, con 500 V CC megger entre todos los terminales de alimentación conectados entre sí y la carcasa |
| Resistencia a las vibraciones | Frecuencia de 10 a 500 Hz, 3 mm0,118 endoble amplitud (20 G máx.) en las direcciones X, Y y Z durante dos horas cada una |
| Resistencia a los golpes | 500 m/s2aceleración (50 G aprox.) en las direcciones X, Y y Z tres veces cada una |
| Elemento emisor | LED infrarrojo (longitud de onda de emisión máxima: 950 nm0.037 mil, modulado) |
| material | Carcasa: ABS, Lente: Acrílico, Cubierta: Policarbonato |
| cable | Para entrada y salida: 0,18 mm2Cable de cabina de 9 hilos (PX-24ES y PX-23ES: 12 hilos), 0,5 m1.640 pieslargo Para conexión de sensor auxiliar: 0,18 mm2Cable de cubierta acoplado a conector de 10 hilos, 0,5 m1.640 piesCable de neumático acoplado a conector de 10 hilos de 0,5 m y 1,640 pies de largo |
| Extensión de cable | Extensión hasta un total de 100 m328.084 pies(10 m32.808 piespara la conexión del sensor auxiliar) es posible con 0,3 mm2, o más, cable. |
| peso | Peso neto: 220 g aprox. Peso bruto: 400 g aprox. |
| accesorio | MS-PX-2 (Soporte de montaje del sensor principal): 1 juego, Destornillador de ajuste: 1 ud., Gráfico matricial para áreas de detección y entradas externas: 1 hoja |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO GENERAL PANASONIC ES.pdf | 6 Mbytes |
|
