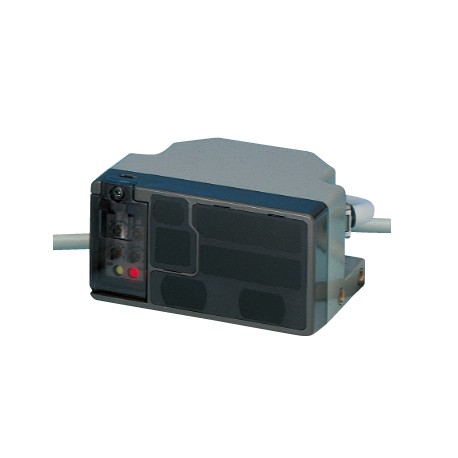

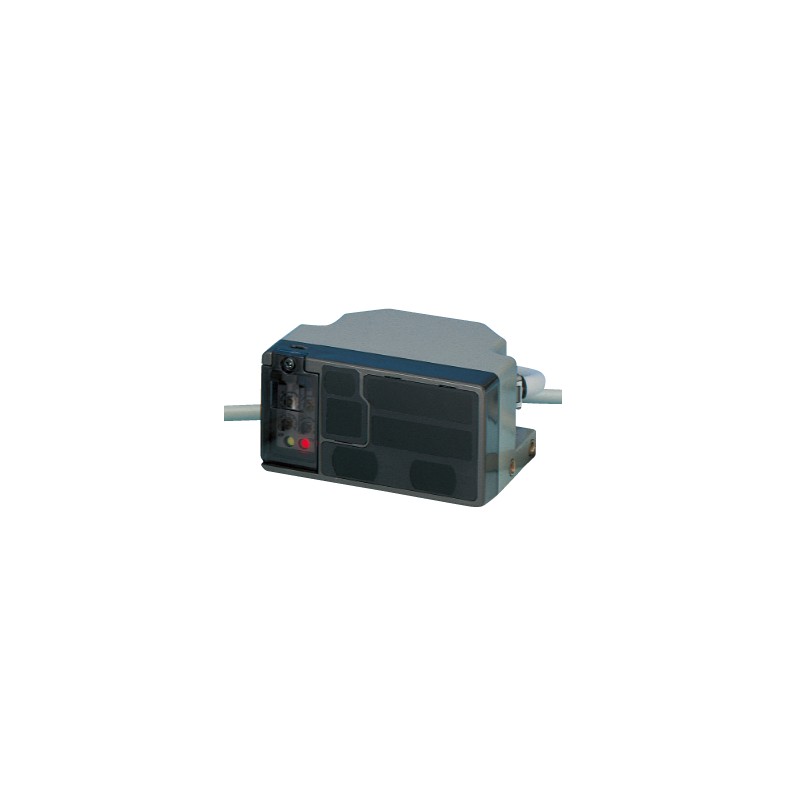

UPX24ES PX24ES PX-24ES PANASONIC PX-2, aux-sensor-Typ, ext. Steuerung F.,3 m, NPN, 10-31 V
UPX24ES
PX24ES
PX-24ES
PANASONIC
PX-2, aux-sensor-Typ, ext. Steuerung F.,3 m, NPN, 10-31 V
PX-2-Serie. Erweiterbarer Sensor für Transportfahrzeuge, externe Steuerfunktion, Reichweite 3 m., NPN, Spannungsversorgung 10-31 VDC
Area photoelectric sensor - PANASONIC > PX-2 Area photoelectric sensor - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | PX-24ES |
| Teilenummer | PX-24ES |
| Produkt | Optoelektronischer Sensor mit großer Reichweite und großer Reichweite |
| Details | Hauptsensoren (Hilfssensor, anschließbares Modell mit externer Steuerfunktion) |
| Produktname | Optoelektronischer Sensor mit großer Reichweite und großem Bereich PX-2 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | PX-24ES |
| Teilenummer | PX-24ES |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Schaltabstand (Bereiche OUT 1 und OUT 2) | 3 m9.843 Fuß (Hinweis: Der Schaltabstand ist für weißes, nicht glänzendes Papier (300 x 300 mm11.811 × 11.811 Zoll) als Objekt verwenden.) |
| Hysterese | 15 % oder weniger des Schaltabstands (Hinweis: Der Schaltabstand ist für weißes, nicht glänzendes Papier (300 x 300 mm11.811 × 11.811 Zoll) als Objekt verwenden.) |
| Versorgungsspannung | 10 bis 31 V DC inkl. Restwelligkeit |
| Stromverbrauch | Im Betrieb: 1,5 W oder weniger, Im Ruhezustand: 0,3 W oder weniger (ohne Zusatzsensor) (Hinweis: Ermitteln Sie den Stromverbrauch durch die folgende Berechnung. Stromaufnahme = Leistungsaufnahme ÷ Versorgungsspannung (z.B.) Bei einer Versorgungsspannung von 12 V beträgt die Stromaufnahme (Betriebszustand): 1,5 W ÷ 12 V = 0,125 A = 125 mA) |
| AUSGANG1, AUSGANG2 | NPN-Open-Collector-Transistor ・Maximaler Senkenstrom: 100 mA ・Angelegte Spannung: 40 V DC oder weniger zwischen OUT 1 / OUT 2 und 0 V) ・Restspannung: 1,5 V oder weniger (bei 100 mA Senkenstrom), 0,4 V oder weniger (bei 16 mA Senkenstrom) * OUT1 (ODER-Schaltung zwischen den effektiven Bereichen Mitte, Links, Rechts, benachbarte Links / Rechts OUT 1 und den effektiven Hilfsbereichen links / rechts) OUT2 (ODER-Schaltung zwischen den effektiven Bereichen Mitte, links und rechts OUT 2) |
| OUT1, OUT2: Ausgangsbetrieb | Mit einem Schalter wahlweise Light-ON oder Dark-ON wählbar (Ausgangsbetrieb von OUT 1 und OUT 2 ist gleich.) |
| OUT1, OUT2: Kurzschlussschutz | Verbunden |
| Ausgabe von Fremdlichtmonitoren | NPN-Open-Collector-Transistor ・Maximaler Senkenstrom: 100 mA ・Angelegte Spannung: 40 V DC oder weniger (zwischen Fremdlichtmonitorausgang und 0 V) ・Restspannung: 1,5 V oder weniger (bei 100 mA Senkenstrom), 0,4 V oder weniger (bei 16 mA Senkenstrom) |
| Ausgang des Fremdlichtmonitors:Ausgangsbetrieb | EIN, wenn ein modulierter Strahl empfangen wird, der nicht das eigene Licht (einschließlich des eigenen Sensors) ist |
| Antwortzeit | 80 ms oder weniger |
| Betriebsanzeigen:OUT 1 Bereich | Rote LED (leuchtet auf, wenn der Strahl in den effektiven OUT 1-Bereichen empfangen wird) |
| Betriebsanzeigen:OUT 2 Bereich | Gelbe LED (leuchtet auf, wenn der Strahl in den effektiven OUT 2-Bereichen empfangen wird) |
| Einsteller der Empfindlichkeit | Stufenlos einstellbare Einsteller (OUT 1, angrenzend rechts OUT 1, angrenzend links OUT 1 und OUT 2 Bereiche werden unabhängig voneinander eingestellt.) |
| Externe Funktion zur Einstellung der Empfindlichkeit | Eine Empfindlichkeitseinstellung ist über einen analogen Eingang möglich. |
| Erfassungsbereich | Vier Erfassungsbereiche sind mit DIP-Schaltern wählbar, und acht Erfassungsbereiche sind mit externen Eingängen wählbar. |
| Schlaf-Funktion | Betrieb / Ruhezustand wählbar mit externem Eingang |
| Automatische Interferenzvermeidungsfunktion | Optische Störungen von bis zu 25 Einheiten werden vermieden. |
| Schutz | IP65 (IEC) |
| Umgebungstemperatur | -10 bis +55 °C+14 bis +131 °F(Keine Taukondensation oder Vereisung erlaubt), Lagerung: -20 bis +70 °C-4 bis +158 °F |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse |
| Isolationswiderstand | 20 MΩ oder mehr, mit 500 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und dem Gehäuse |
| Rüttelfestigkeit | 10 bis 500 Hz Frequenz, 3 mm0,118 Zolldoppelte Amplitude (max. 20 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 500 m/s2Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Infrarot-LED (maximale Emissionswellenlänge: 950 nm0,037 Mio., moduliert) |
| Material | Gehäuse: ABS, Linse: Acryl, Abdeckung: Polycarbonat |
| Kabel | Für Ein- und Ausgang: 0,18 mm29-adriges (PX-24ES und PX-23ES: 12-adrig) Kabinenkabel, 0,5 m1.640 ftlang Für Zusatzsensoranschluss: 0,18 mm210-adriger Stecker angebautes cabtyre Kabel, 0,5 m1.640 ftlang10-adriger Stecker Attached Cabtyre Kabel, 0,5 m 1.640 ft lang |
| Kabelverlängerung | Verlängerung bis zu insgesamt 100 m328.084 Fuß(10 m32.808 Fußfür Hilfssensoranschluss) ist mit 0,3 mm möglich2oder mehrere, Kabel. |
| Gewicht | Nettogewicht: ca. 220 g Bruttogewicht: ca. 400 g |
| Zubehör | MS-PX-2 (Montagehalterung Hauptsensor): 1 Satz, Einstellschraubendreher: 1 Stk., Matrixdiagramm für Erfassungsbereiche und externe Eingänge: 1 Blatt |
