> >>HG-C1200-P PANASONIC Compacto Láser Sensor de Desplazamiento, de 200 mm+/-80 mm, PNP, 0-5V/4-20mA, cable 2m
Anterior producto Siguiente producto

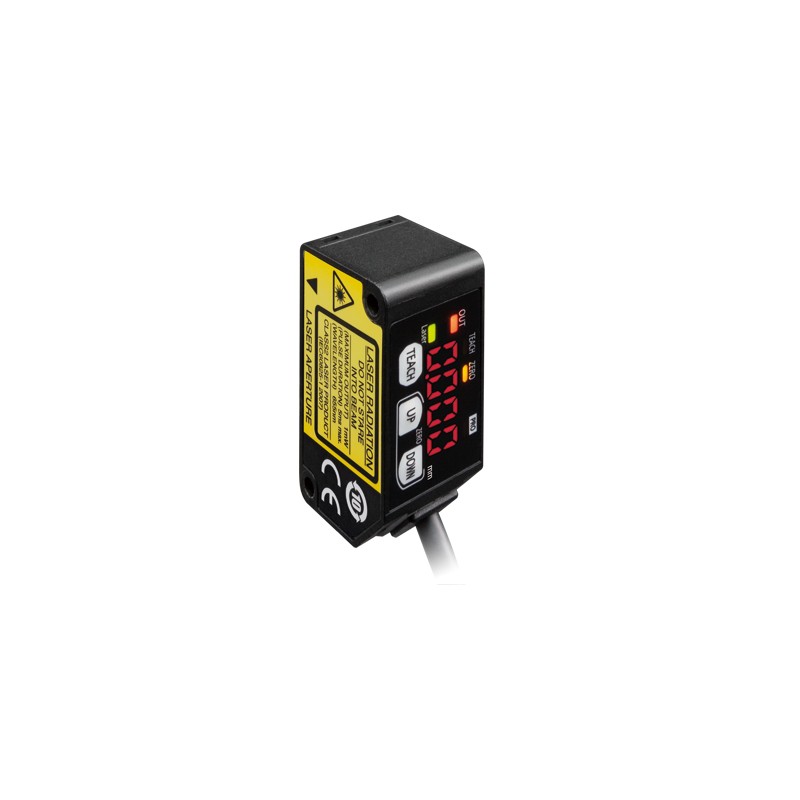

HG-C1200-P PANASONIC Compacto Láser Sensor de Desplazamiento, de 200 mm+/-80 mm, PNP, 0-5V/4-20mA, cable 2m Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

HG-C1200-P PANASONIC Compacto Láser Sensor de Desplazamiento, de 200 mm+/-80 mm, PNP, 0-5V/4-20mA, cable 2m

HG-C1200-P

PANASONIC

Micro Sensor Láser de Desplazamiento, rango de medida 200mm. ± 80mm., repetibilidad 200µm., diámetro del haz aprox. 300µm., salida digital PNP, salida analógica 0-5V / 4-20mA, cable 2m

Más detalles


Sistemas de medida - PANASONIC

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Número De Producto HG-C1200-P
Número De Parte HG-C1200-P
Producto CMOS de tipo Micro Láser Sensor de Distancia
Detalles Centro de medición de la 200mm 7.874 en el tipo de
Nombre del producto CMOS de tipo Micro Láser Sensor de Distancia HG-C

Elemento Especificaciones
Número De Producto HG-C1200-P
Número De Parte HG-C1200-P
Norma aplicable La Directiva EMC Cumplimiento, la Norma FDA
Centro de medición de la distancia 200 mm7.874 en
Rango de medición ±80 mm3.150 en
Repetibilidad 200 µm7.874 mil
Linealidad ±0.2%F. S.
Temprerature características 0.03% F. S./ ° C
Fuente de luz Rojo del laser del semiconductor de la Clase 2 [JIS/IEC/GB/FDA (Nota) ]
Max. salida: 1 mW
pico de emisión de longitud de onda: 655 nm0.026 mil
(Nota) Este producto cumple con 21 CFR 1040.10 y 1040.11 Aviso de Láser Nº 50, de fecha 24 de junio de 2007, emitido por CDRH (Centro para Dispositivos y Salud Radiológica) en virtud de la FDA (Administración de Drogas y Alimentos).
Diámetro de la viga ø300 µm11.8111 milaprox.
(Nota) Este es el tamaño en el centro de medición de la distancia. Estos valores fueron definidos mediante el uso de 1/eDos(13.5% aprox.) del centro de la intensidad de la luz. Debido a fugas de luz fuera del área especificada, la reflectancia en torno a la detección de punto puede ser mayor que en el punto y esto puede afectar el valor de la medición.
Tensión de alimentación De 12 a 24 V CC ±10 %, Ondulación P-P 10 % o menos
Consumo de corriente 40 mA o menos (a 24 V DC tensión de alimentación)
65 mA o menos (a 12V DC tensión de alimentación)
Nota : las Especificaciones se han cambiado a partir del envío en agosto de 2016. Para el envío antes de julio de 2016 ： 40 mA o menos (a 24 V DC tensión de alimentación), 60 mA o menos (a 12 V DC tensión de alimentación)
Salida de Control PNP colector abierto transistor
- La máxima de la fuente de corriente: 50 mA
- Tensión aplicada: 30 V CC o menos (Entre la salida de control a +V)
- Tensión Residual: 1.5 V o menos (A 50 mA fuente de corriente)
- Corriente de fuga: 0,1 mA o menos
Control de salida:Salida de operación Ya sea de Luz o DE Oscuridad EN
Salida de Control:protección de Corto circuito Incorporated (restablecimiento Automático tipo)
Salida analógica : tensión Analógica de salida • Rango de salida: 0 a 5 V (en caso de alarma: +5.2 V)
• Impedancia de salida: 100 Ω
Salida analógica : salida de corriente Analógica • Rango de salida: 4 a 20 ma (en caso de alarma: 0mA)
• Impedancia de salida: 300Ω o menos
Nota : Analógica de corriente de salida ha sido añadido a partir del envío en agosto de 2016.
El tiempo de respuesta Conmutable entre 1.5 ms / ms 5 / 10 ms
De entrada externa PNP sin contacto de entrada
- Condiciones de entrada
No válidos: 0 a +0.6 V DC o Abrir
Válido: +4 a +V DC
- Impedancia de entrada: 10 kΩ aprox.
Grado de contaminación Dos
Altitud de funcionamiento De los 2.000 m6561.680 fto menos
Protección IP67 (IEC)
Temperatura ambiente -10 a +45 ℃14 a 113 ° f(Sin condensación o a formación de hielo permitido), Almacenamiento: de -20 a +60 ℃-4 a 140 ° f
La humedad ambiental 35 a 85 % RH, Almacenamiento: 35 a 85 % RH
Ambiente de iluminancia La luz incandescente: 3,000 ℓx o menos en la recepción de luz cara
Resistencia a la vibración 10 a 55 Hz (periodo: 1 min.) frecuencia de 1,5 mm de0.059 enel doble de amplitud en X, Y y Z las direcciones de dos horas cada una
Resistencia a los golpes 500 m/sDosaceleración (50 G aprox.) en X, Y y Z las direcciones de tres veces cada uno
Cable 5-núcleo compuesto por cable, 2 m6.5617 ftlargo
Cable de extensión Extensión de hasta 10 m393.701 ftes posible con 0,3 mmDoso más, cable.
Material Carcasa: Aluminio fundido a troquel
Portada: Acrílico
Peso Peso neto: 35 g aprox. (sin cable), 85 g aprox. (incluyendo el cable)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO SENSORES ES.pdf 29 Mbytes
PDF CATÁLOGO SENSORES ES.pdf 29 Mbytes
