HG-C1100L3-P-J
PANASONIC
1

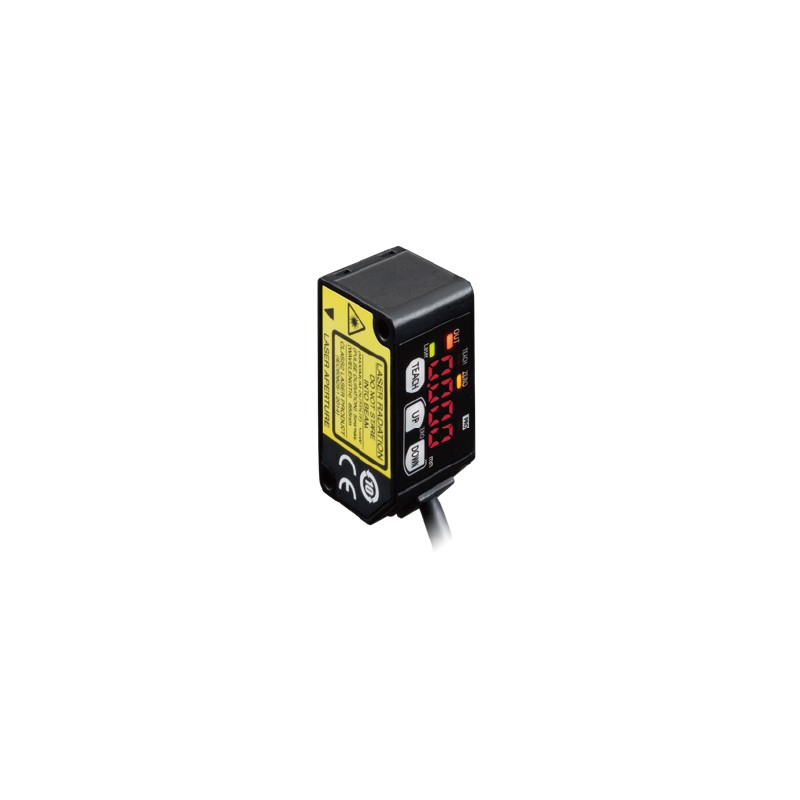

Micro Sensor Láser de Desplazamiento, rango de medida 100mm. ± 35mm., repetibilidad 70µm., diámetro del haz aprox. 120µm., salida digital PNP, interfaz IO-Link, conector M12 0,3m
Sistemas de medida - PANASONIC
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Número De Producto | HG-C1100L3-P-J |
Número De Parte | HG-C1100L3-P-J |
Producto | CMOS de Tipo Micro Láser Sensor de Distancia |
Detalles | Conector M12 tipo |
Nombre del producto | CMOS de tipo Micro Láser Sensor de Distancia HG-C1000L |
Elemento | Especificaciones |
---|---|
Número De Producto | HG-C1100L3-P-J |
Número De Parte | HG-C1100L3-P-J |
Cumplimiento de la normativa y certificación | La Directiva de EMC, RoHS Directiva, las normas de la FDA, UL/c-UL Certificación |
Centro de medición de la distancia | 100 mm3.937 en |
Rango de medición | ±35 mm1.328 en |
Repetibilidad | 70 µm2.756 mil |
Linealidad | ±0.1 % F. S. |
Temprerature características | 0.03%F. S./ ° C |
Fuente de luz | Rojo del laser del semiconductor de la Clase 2 [IEC / JIS / GB / FDA (Nota)] Max. salida: 1 mW, pico de emisión de longitud de onda: 655 nm0.026 mil (Nota:)Este producto cumple con 21 CFR 1040.10 y 1040.11 Aviso de Láser Nº 50, de fecha 24 de junio de 2007, emitido por la FDA (Administración de Drogas y Alimentos). |
Diámetro de la viga | ø120 µm4.724 milaprox. |
Tensión de alimentación | 24 V DC ±10 % v de onda (P-P 10 % |
Consumo de corriente | 40 mA o menos (a 24 V DC tensión de alimentación) |
La comunicación de salida (C/P) : comunicación IO-Link | IO-Link de la Especificación V1.1 |
La comunicación de salida (C/P) : tasa de Baudios | COM3 (230.4 kbps) |
La comunicación de salida (C/P) : datos de Proceso | 4 byte |
La comunicación de salida (C/P) : tiempo de ciclo Mínimo | 1.0 ms |
Salida de Control | PNP colector abierto transistor • La velocidad máxima de la fuente de corriente: 50 mA • Tensión aplicada: 30 V CC o menos (Entre la salida de control a +V) • Tensión Residual: 1.5 V o menos (a 50 mA fuente de corriente) • Corriente de fuga: 0,1 mA o menos |
Control de salida:Salida de operación | Conmutable entre la Luz o la Oscuridad EN |
Salida de Control:protección de Corto circuito | Incorporated (restablecimiento automático tipo) |
El tiempo de respuesta | Conmutable entre 1.5 ms / ms 5 / 10 ms |
Grado de contaminación | Dos |
Altitud de funcionamiento | De los 2.000 m6561.680 fto menos |
Protección | IP67(IEC) |
Temperatura ambiente | -10 a +45℃14 a 113 ° f(Sin condensación o a formación de hielo permitido), Almacenamiento: de -20 a +60℃-4 a 140 ° f |
La humedad ambiental | 35 a 85 % RH, Almacenamiento: 35 a 85 % RH |
Ambiente de iluminancia | La luz incandescente: 3,000 ℓx o menos en la recepción de luz cara |
Resistencia a la vibración | 10 a 55 Hz (periodo: 1 min.) frecuencia de 1,5 mm de0.059 enel doble de amplitud en X, Y y Z las direcciones de dos horas cada una |
Resistencia a los golpes | 500 m/sDosaceleración (50 G aprox.) en X, Y y Z las direcciones de tres veces cada uno |
Cable | Discretos tipo de alambre: los 0.2 mmDos4-núcleo de cable de PVC, 2 mDe 6,562 ftlargo Conector M12 tipo: 0,2 mmDos4-core de PVC, cable con conector, 0.3 m0.984 ftlargo |
Cable de extensión | Prórroga hasta un total de 20 m65.617 ftes posible con 0,3 mmDoso más, cable. |
Material | Carcasa: Aluminio fundido a troquel, de la portada: Acrílico |
Peso | 30 g aprox. (sin cable), 50 g aprox. (incluyendo el cable) |
Observación | (Nota):tensión de Alimentación: 24 V DC, temperatura ambiente: +20℃+68℉, tiempo de respuesta: 10 ms, y el valor de salida analógica de centro de medición de la distancia se utilizan para no especificado en las condiciones de medición. El tema es de cerámica blanca. |
