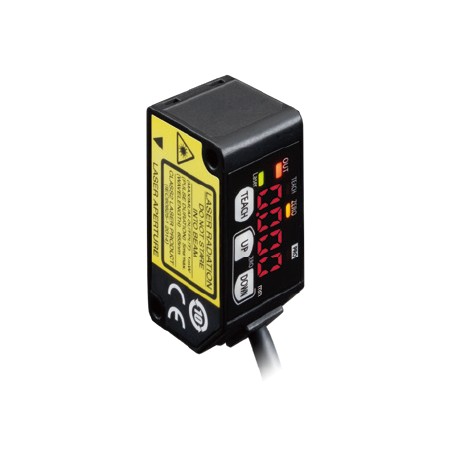

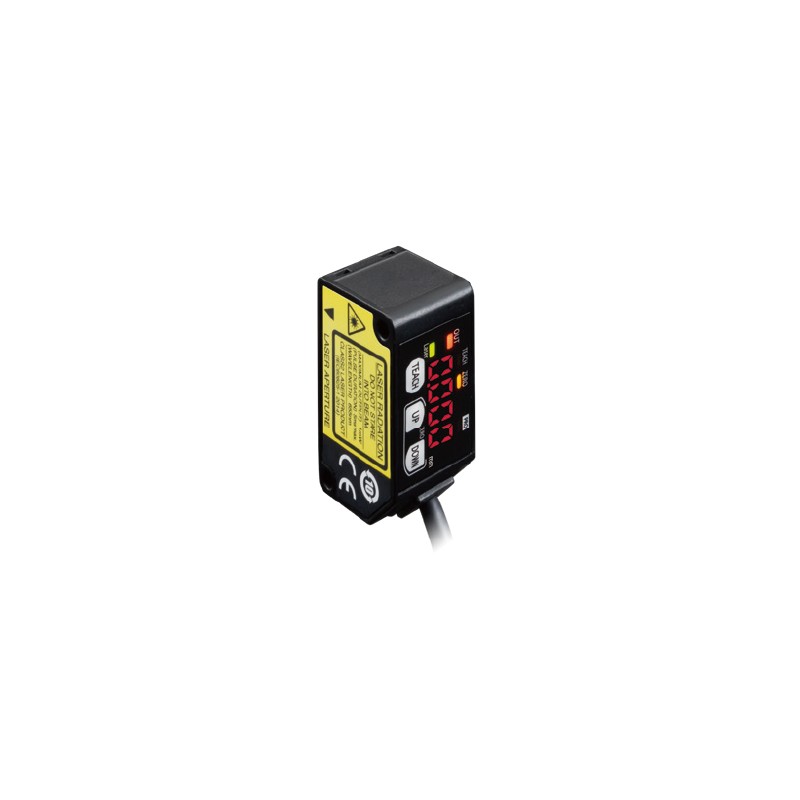

UHGC1100L3PJ HG-C1100L3-P-J PANASONIC Laser Compact Capteur de Déplacement, de 100mm+-35mm, IO de Liaison, M..
UHGC1100L3PJ
HG-C1100L3-P-J
PANASONIC
Laser Compact Capteur de Déplacement, de 100mm+-35mm, IO de Liaison, M12 queue de cochon 0,3 m
Capteur laser à micro-déplacement, plage de mesure 100 mm ± 35 mm, répétabilité 70 μm, diamètre du faisceau environ 120 μm, sortie numérique PNP, interface IO-Link, connecteur M12 0,3 m
HG-C1100L3-P-J_CMOS Type Micro Laser Distance Sensor_CMOS Type Micro Laser Capteur de distance HG-C1000L_M12 Type de connecteur
Laser Sensors - Spot Type - AN - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro De Produit | HG-C1100L3-P-J |
| Numéro De Pièce | HG-C1100L3-P-J |
| Produit | Type CMOS Micro Détecteur de Distance Laser |
| Détails | Type de connecteur M12 |
| Nom du produit | Type CMOS Micro Détecteur de Distance Laser HG-C1000L |
| Article | Spécifications |
|---|---|
| Numéro De Produit | HG-C1100L3-P-J |
| Numéro De Pièce | HG-C1100L3-P-J |
| La conformité à la réglementation et de la certification | La Directive EMC, RoHS Directive, les Règlements de la FDA, UL/c-UL Certification |
| Centre de mesure de distance | 100 mm3.937 dans |
| Plage de mesure | ±35 mm1.328 dans |
| La répétabilité | 70 µm2.756 mil |
| La linéarité | ±0.1 % F. S. |
| Temprerature caractéristiques | 0.03%F. S./ ° C |
| Source de lumière | Rouge de laser de semi-conducteur de la Classe 2 [IEC / JIS / GB / FDA (Note)] Max. de sortie: 1 mW longueur d'onde de pic d'émission: 655 nm0.026 mil (Note:)Ce produit est conforme à 21 CFR 1040.10 et 1040.11 la notice Laser N ° 50, datée du 24 juin 2007, émis par la FDA (Food and Drug Administration). |
| Le diamètre du faisceau | ø120 µm4.724 milenv. |
| La tension d'alimentation | 24 V DC ±10 % tension d'Ondulation (P-P 10 % |
| Consommation de courant | 40 mA ou moins (à 24 V DC tension d'alimentation) |
| La Communication de sortie (C/Q) : IO-Link communication | IO-Link Spécification V1.1 |
| La Communication de sortie (C/Q) : débit en Bauds | COM3 (230.4 kb / s) |
| La Communication de sortie (C/Q) : données de Processus | 4 octets |
| La Communication de sortie (C/Q) : temps de cycle Minimum | 1.0 ms |
| Sortie de contrôle | PNP collecteur ouvert transistor • Maximum de la source de courant: 50 mA • Tension appliquée: 30 V CC ou moins (Entre le contrôle de sortie à +V) • Tension résiduelle: 1,5 V ou moins (à 50 mA de la source de courant) • Courant de fuite: 0,1 mA ou moins |
| Sortie de contrôle:fonctionnement de Sortie | Commutable entre la Lumière ou Sombre SUR |
| Sortie de contrôle:protection de Court-circuit | Intégré (auto reset type) |
| Le temps de réponse | Commutable entre 1,5 ms / 5 ms / 10 ms |
| Degré de Pollution | Deux |
| Altitude de fonctionnement | 2 000 m6561.680 ftou moins |
| La Protection de l' | IP67(CEI) |
| Température ambiante | -10 à +45℃-14 à 113 ° f(Pas que de la condensation ou au givrage autorisé), Stockage: -20 à +60℃-4 à 140 ° f |
| L'humidité ambiante | 35 à 85% HR, Stockage: 35 à 85% HR |
| L'éclairement ambiant | Lampe à incandescence: 3 000 de ℓx ou moins à la réception de lumière du visage |
| Résistance aux vibrations | 10 à 55 Hz (durée: 1 min.) la fréquence, de 1,5 mm0.059 dansdouble amplitude de X, Y et Z les directions pendant deux heures chaque |
| Résistance aux chocs | 500 m/sDeuxaccélération (50 G environ). en X, Y et Z les directions de trois fois chaque |
| Câble | Discret type de fil: 0.2 mmDeux4-core câble PVC, 2 m6.562 ftlong M12 type de connecteur: 0,2 mmDeux4-base de PVC de câble avec connecteur, 0,3 m0.984 ftlong |
| Câble d'extension | Extension jusqu'à 20 m65.617 ftest possible avec 0,3 mmDeuxou plus, le câble. |
| Matériel | Boîtier: Aluminium moulé sous pression, capot Avant: Acrylique |
| Poids | 30 g environ. (sans le câble), 50 g environ. (y compris le câble) |
| Remarque | (Note):tension d'Alimentation: 24 V DC, température ambiante: +20℃+68 ° f, temps de réponse: 10 ms, et la sortie analogique de la valeur de mesure de distance sont utilisés à des fins non précisées les conditions de mesure. Le sujet est en céramique blanche. |
