FM-213-4
PANASONIC
1

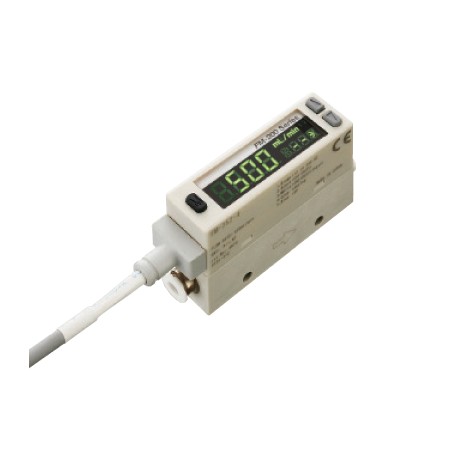

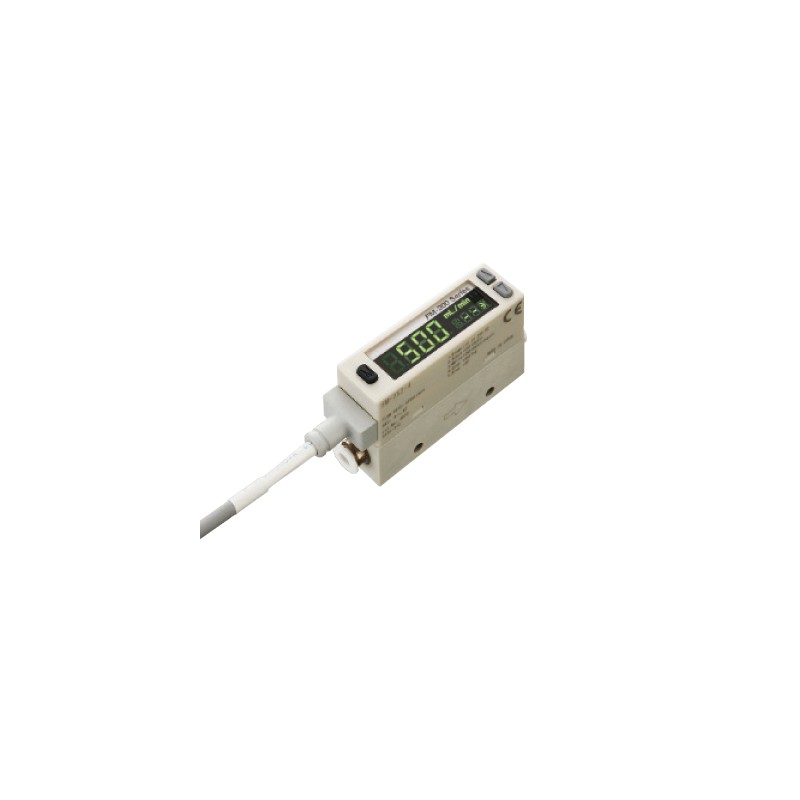

Medidor caudal de aire, 1l/min, NPN
Medidor Caudal de Aire - PANASONIC > FM-200 Medidor caudal de aire - PANASONIC
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Número De Producto | FM-213-4 |
Número De Parte | FM-213-4 |
Producto | Integrado Tipo De Pantalla Digital Del Sensor De Flujo |
Detalles | Resina tipo de cuerpo |
Nombre del producto | Pantalla integrada Tipo de Sensor de Caudal Digital FM-200 |
Elemento | Especificaciones |
---|---|
Número De Producto | FM-213-4 |
Número De Parte | FM-213-4 |
Marcado CE de la directiva de cumplimiento | La Directiva de EMC, Directiva RoHS |
La tasa de flujo a escala completa | 1,000 mℓ/min. (Nota):Convierte a flujo volumétrico a +20 ℃ +68 ° f y 1 la presión atmosférica de 101 kPa). |
Instantánea de caudal:rango de Visualización de | -1,100 a +1,100 mℓ/min. (Nota):El rango de tasa de flujo es el caso cuando el ajuste de la bi-dirección en la dirección del flujo de valor. Cuando la dirección del flujo se establece a un lado de la dirección hacia adelante o de lado uno de la dirección inversa, el lado negativo de la pantalla rango de tasa de flujo muestra el 10% de la escala completa (F. S.). |
Instantánea de caudal:Configuración y resolución de pantalla | 1 mℓ/min. |
Integrado de la tasa de flujo:rango de Visualización de | ±9999999 mℓ (Nota):El rango de tasa de flujo es el caso cuando el ajuste de la bi-dirección en la dirección del flujo de valor. Cuando la dirección del flujo se establece a un lado de la dirección hacia adelante o de lado uno de la dirección inversa, el lado negativo de la pantalla rango de tasa de flujo muestra el 10% de la escala completa (F. S.). |
Integrado de la tasa de flujo:Configuración y resolución de pantalla | 1 mℓ |
Especificado de valor integrada | 10 mℓ |
Tamaño del puerto | ø4 ø0.157 push-in |
Peso | Peso neto: 50 g aprox., Peso bruto: 115 g aprox. |
Rango de presión nominal | -0.09 +0.7 MPa |
La presión withstandability | 1 MPa |
Aplicable líquido | Aire limpio, aire comprimido, nitrógeno gas (Nota):El aire limpio cumple con JIS B 8392-1.1.1 5.6.2, y el aire comprimido se cumple con JIS B 8392-1.1.1 a 1.6.2. |
Tensión de alimentación | De 12 a 24 V CC ± 10 % v de onda (P-P10 % o menos |
Consumo de corriente | Modo Normal: 60 mA o menos, modo ECO: 40 mA o menos |
Comparativa de salida | NPN colector abierto transistor ・Máxima del disipador de corriente: 50 mA o menos ・Tensión aplicada: el 26,4 V CC o menos (entre comparativo de salida y 0 V) ・Residual voltaje: 2.4 V o menos (a 50 mA disipador de corriente) |
Comparativa de salida:modos de Salida | Salida del modo de APAGADO, ventana de comparador de modo histéresis modo, integrado modo de salida, integrado modo de salida de pulso |
Comparativa de salida:protección de Corto circuito | Incorporado |
Comparativa de salida:Histéresis | Ventana de comparador de modo: de 1 a 8 % F. S. aprox. (variable) (configuración de Fábrica: aprox. 1 % F. S.), Histéresis modo: Variable (mínimo 1 dígito) |
Comparativa de salida:tiempo de Respuesta | 50 ms 80 ms, 120 ms, 200 ms 400 ms, ms de 800, 1,500 ms, seleccionable por clave de operación |
Analógica salida de tensión | Voltaje de salida: 1 a 5 V, impedancia de Salida: 1 kΩ aprox. [Consulte "Analógica salida de tensión" para más detalles.] |
Repetibilidad | Dentro De ±1 % F. S. |
La precisión de aseguramiento de la gama | De la Bi-dirección : -100 a -3 % F. S., de +3 a +100 % F. S. Lado uno de la dirección : de +3 a +100 % F. S. (Nota):hay que tener cuidado de que si los flujos de fluidos en la vecindad de cero-punto que está fuera de la exactitud de aseguramiento de la gama, el instante en que la tasa de flujo de valor de la fuerza de pantalla "cero", o el integrado de visualización del flujo de valor no pueden ser contados, o el integrado de salida de pulso no puede ser mostrada. |
De entrada externa | EN tensión: 0 a +0.4 V OFF voltaje: +5 V a +V, o abrir Hora de entrada: 80 ms o más |
Linealidad | Dentro de ±3 % F. S. (temperatura Ambiente de +25 ℃ +77 ° f, rango de tasa de flujo de 3 a 100 % F. S., atmosféricos de criterio en el lado secundario) |
Pantalla | 4 dígitos + 4 dígitos 2-color de la pantalla LCD (Pantalla frecuencia de actualización: 250 ms, 500 ms, 1000 ms, seleccionable por clave de operación) |
Protección | IP40 (IEC) |
Temperatura ambiente | 0 a +50 ℃ +32 a +122 ℉ (Sin condensación) Almacenamiento: de -10 a +60 ℃ +14 a +140 ° f |
La humedad ambiental | 35 a 90% RH, Almacenamiento: 35 a 90% RH |
Voltaje withstandability | 1.000 V AC para un min. entre todos los terminales de alimentación conectados juntos y alojamiento (Excluyendo el aluminio, tipo de cuerpo) |
Resistencia de aislamiento | 10 MΩ o más, con 500 V DC meghómetro entre todos los terminales de alimentación conectados juntos y alojamiento (Excluyendo el aluminio, tipo de cuerpo) |
Resistencia a la vibración | 10 a 150 Hz, 0,75 mm0.030 enel doble de amplitud o de 49 m/sDosmax. la aceleración en X, Y y Z las direcciones de dos horas cada una |
Resistencia a los golpes | 100 m/sDosaceleración (10 G aprox.) en X, Y y Z las direcciones de tres veces cada uno |
Características de temperatura | Dentro de ±0.2 % F. S./ ° c (+25 ℃ +77 ° f criterios de +15 a +35 ºc +59 +95 ° f rango de temperatura ambiente) |
Características de la presión | Dentro de ±5 % F. S. (-0.09 +0,7 MPa, +25 ℃ +77 ° f, atmosféricos de criterio en el lado secundario) |
Gabinete de puesta a tierra | Flotante (Nota):Como un varistor (tensión de sujeción: aprox. 40 V) está conectado con el cuerpo de aluminio tipo, no aplique tensión superior a la tensión nominal del sensor. |
Material | Carcasa: ABS, Cuerpo: Poliamida (Aluminio, tipo de cuerpo: de Aluminio), Conmutador: EPDM, Pantalla: Acrílico, tornillo de Montaje de la parte a (Resina tipo de cuerpo): de Latón de Corriente de la placa del Puerto de filtro: acero Inoxidable (utilizado para el gas de la zona de contacto), Sensor chip de silicio: el Silicio, Junta: Flúor de goma |
Método de conexión | Conector |
La longitud del Cable | Longitud Total de hasta 10 m 32.808 ft es posible con 0,3 mm2, o más, cable. |
Accesorios | CN-F15-C1 (Conector de cable de 1 m 3.281 ft): 1 pc. |
