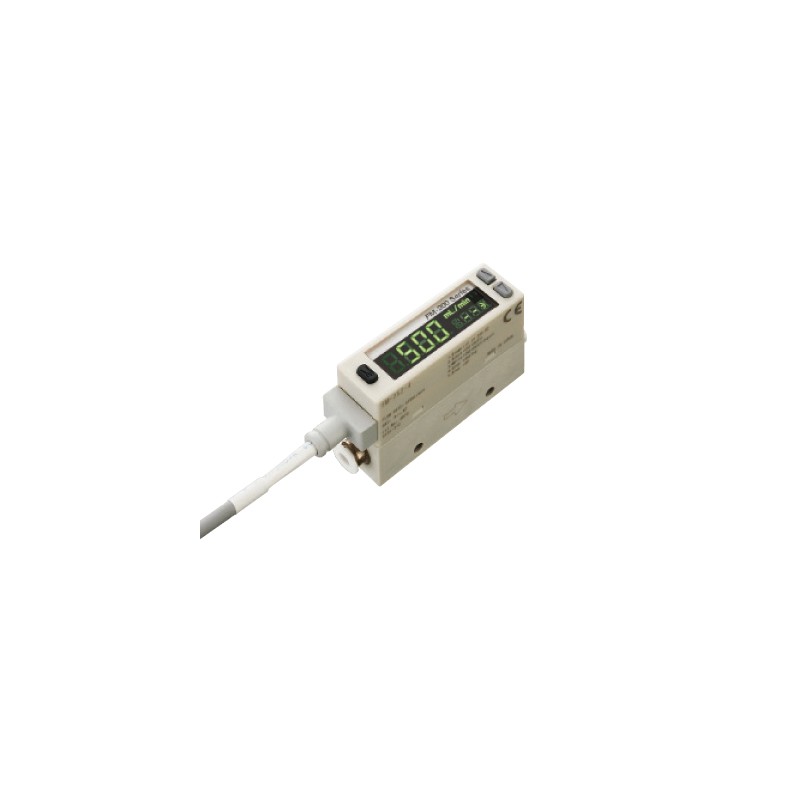

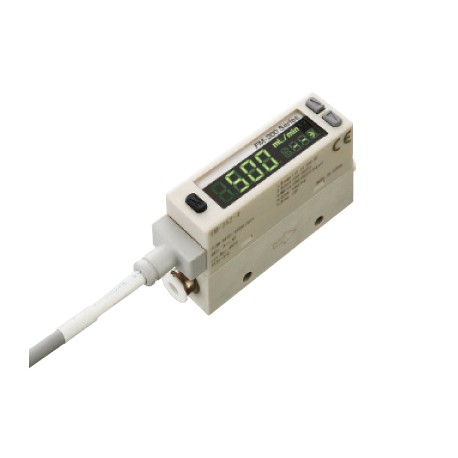

FM-213-4 PANASONIC Durchfluss-sensor, FM200, 1000ml/min,ø4, NPN
FM-213-4
PANASONIC
Durchfluss-sensor, FM200, 1000ml/min,ø4, NPN
Flow sensor - PANASONIC > FM-200 Flow sensor with dual display - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Mehr Infos
▲| Produkt Anzahl | FM-213-4 |
| Teilenummer | FM-213-4 |
| Produkt | Integrierte Display-Typ Digital-Durchfluss-Sensor |
| Details | Harz-Körper-Typ |
| Produkt-name | Integrierte Display-Typ Digital-Durchfluss-Sensor, FM-200 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | FM-213-4 |
| Teilenummer | FM-213-4 |
| CE-Kennzeichnung-Richtlinie compliance | EMV-Richtlinie RoHS-Richtlinie |
| Full scale flow rate | 1,000 mℓ/min. (Hinweis):Konvertiert Volumenstrom bei +20 ° C +68 ° f und 1 atmosphärischem Druck (101 kPa). |
| Instant-Durchfluss:Anzeige-Bereich | -1,100 +1.100 mℓ/min. (Hinweis):Die Anzeige flow rate range ist der Fall, wenn die Einstellung zu bi-Richtung in the flow direction-Einstellung. Wenn die Fließrichtung festgelegt ist, der auf einer Seite von vorne oder einer Seite in umgekehrter Richtung, die negative Seite der Anzeige der Fördermenge Spektrum zeigt 10 % der volle Skala (F. S.). |
| Instant-flow-rate:Einstellung und display-Auflösung | 1 mℓ/min. |
| Integrierte flow-rate:Bereich Anzeigen | ±9999999 mℓ (Hinweis):Die Anzeige flow rate range ist der Fall, wenn die Einstellung zu bi-Richtung in the flow direction-Einstellung. Wenn die Fließrichtung festgelegt ist, der auf einer Seite von vorne oder einer Seite in umgekehrter Richtung, die negative Seite der Anzeige der Fördermenge Spektrum zeigt 10 % der volle Skala (F. S.). |
| Integrierte flow-rate:Einstellung und display-Auflösung | 1 mℓ |
| Angegeben integrierten Wert | 10 mℓ |
| Port-Größe | ø4 ř0.157 push-in |
| Gewicht | Netto-Gewicht: 50 g, ca., Brutto-Gewicht: 115 g ca. |
| Nenn-Druck-Bereich | -0.09 +0.7 MPa |
| Druck withstandability | 1 MPa |
| Geltenden Flüssigkeit | Saubere Luft, Druckluft, Stickstoff, gas (Hinweis):Die saubere Luft entspricht JIS B 8392-1.1.1, 5.6.2, und die komprimierte Luft entspricht JIS B 8392-1.1.1 1.6.2. |
| Versorgungsspannung | 12 bis 24 V DC ± 10 % Restwelligkeit P-P10 % oder weniger |
| Stromaufnahme | Normal-Modus: 60 mA oder weniger, ECO-Modus: 40 mA oder weniger |
| Vergleichende Ausgabe | NPN open-Kollektor transistor ・Maximale sink-Strom: 50 mA oder weniger ・Spannung: 26.4 V DC oder weniger (zwischen komparativen Ausgang und 0 V) ・Restliche Spannung: 2,4 V oder weniger (50 mA sink current) |
| Vergleichende Ausgabe:Ausgabe-Modi | Output-OFF-Modus, window-comparator-Modus Hysterese-Modus, integriertes output-Modus, integrierter Puls-output-Modus |
| Vergleichende Ausgang:Kurzschluss-Schutz | Aufgenommen |
| Vergleichende Ausgang:Hysterese | Window-comparator-Modus: 1 bis 8 % F. S. ca. (variable) (Werkseinstellungen: ca. 1 % F. S.) Hysterese-Modus: Variabel (mindestens 1 Ziffer) |
| Vergleichende Ausgang:Reaktionszeit | 50 ms, 80 ms, 120 ms, 200 ms, 400 ms, 800 ms, 1,500 ms, wählbar per Tasten-Bedienung |
| Analog voltage output | Ausgangsspannung: 1 bis 5 V, Ausgangsimpedanz: 1 kΩ ca. [Siehe "Analoger Spannungsausgang" für mehr details.] |
| Wiederholbarkeit | Innerhalb ±1 % F. S. |
| Genauigkeit assurance Bereich | Bi-Richtung : -100 -3 % F. S., +3 bis +100 % F. S. One-side-Richtung : +3 bis +100 % F. S. (Hinweis):bitte achten Sie darauf, dass, wenn die Flüssigkeit fließt in der Nähe der null-Punkt ist von der Richtigkeit assurance-Angebot, das instant-flow-rate-Wert kann zwangsweise display "zero", oder die integrierte flow-Anzeige Wert kann nicht gezählt werden, oder der integrierte Impulsausgang können nicht ausgegeben werden. |
| Externer Eingang | AUF Spannung: 0 bis +0,4 V OFF-Spannung: +5 V bis +V, oder offen Input time: 80 ms oder mehr |
| Linearität | Innerhalb ±3 % F. S. (Umgebungstemperatur +25 ° C +77 ° f, flow rate range von 3 bis 100 % F. S., atmosphärische Kriterien auf der Sekundärseite) |
| Anzeigen | 4-stellig + 4-stellig 2-Farb-LCD-display (display-Aktualisierungsrate: 250 ms, 500 ms auf 1000 ms, wählbar per Tasten-Bedienung) |
| Schutz | IP40 (IEC) |
| Umgebungstemperatur | 0 bis +50 ° C +32 bis +122 ℉ (Keine kondensation erlaubt), Lagerung: -10 bis +60 ° C +14 to +140 ° f |
| Luftfeuchtigkeit | 35 bis 90 % RH, Lagerung: 35 bis 90 % RH |
| Spannung withstandability | 1.000 V AC für eine min. zwischen allen supply terminals miteinander verbunden sind und das Gehäuse (mit Ausnahme der Aluminium-Körper-Typ) |
| Isolationswiderstand | 10 MΩ oder mehr bei 500 V DC megger zwischen allen supply terminals miteinander verbunden sind und das Gehäuse (mit Ausnahme der Aluminium-Körper-Typ) |
| Vibration Widerstand | 10 bis 150 Hz Frequenz, 0,75 mmIn 0.030doppelamplitude oder 49 m/sZweimax. Beschleunigung, in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Schock-Widerstand | 100 m/sZweiBeschleunigung (10 G ca.) in X -, Y-und Z-Richtung je dreimal |
| Temperatur Eigenschaften | Innerhalb ±0.2 % F. S./ ° C (+25 ° C +77 ℉ Kriterien, +15 bis +35 ℃ +59 +95 ° f Umgebungstemperatur) |
| Druck-Eigenschaften | Innerhalb von ±5 % F. S. (-0.09 +0,7 MPa, +25 ° C +77 ℉, atmosphärische Kriterien auf der Sekundärseite) |
| Gehäuse-Erdung | Floating (Hinweis):Als ein varistor (Spannung,: ca. 40 V -) verbunden ist, um die Aluminium-Körper-Typ, nicht gelten höhere Spannung als die Nennspannung des Sensors. |
| Material | Gehäuse: ABS, Körper: Polyamid (Aluminium-Gehäuse Art: Aluminium), Schalter: EPDM, Anzeige: Acryl, Montage-Schraube Teil (Harz-Körper-Typ): Messing Aktuellen Platte / Port filter: Edelstahl (verwendet für die gas-Kontaktfläche), Sensor-chip: Silicon, Dichtung: Fluor-Kautschuk |
| Verbindungs-Methode | Anschluss |
| Kabel-Länge | Gesamtlänge bis zu 10 m 32.808 ft ist möglich mit 0,3 mm2 oder mehr Kabel. |
| Zubehör | CN-F15-C1 (Connector attached Kabel 1 m 3.281 ft): 1 pc. |
