7024-13221-3722000
MURRELEKTRONIK
1

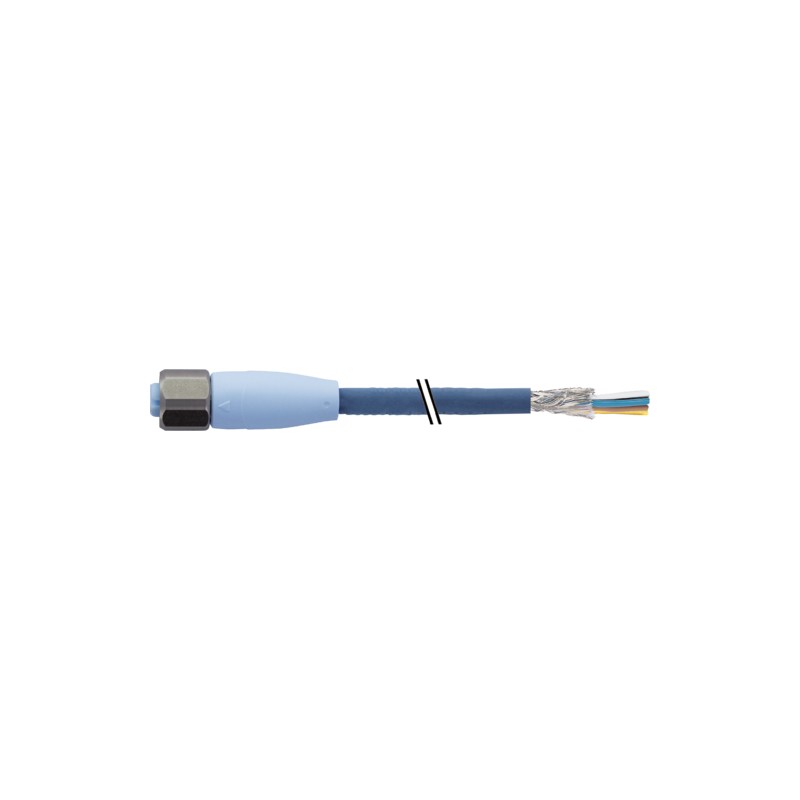

M12 female 0° A-cod. with cable shielded F&B ProTPE-S 5x0.34 shielded bu UL robot+drag ch. 20m
M12 female 0° A-cod. with cable shielded F&B Pro
Conectores con cable
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de MURRELEKTRONIK
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
* solo para cables con normativa UL/CSA
Forma | 13221 |
---|
Voltaje de funcionamiento | max. 60 V AC/DC |
---|---|
voltaje operativo (solo UL listed) | max. 30 V AC/DC |
Tensión de servicio | 1.5 kV |
Corriente de trabajo por contacto | max. 4 A |
Nº de polos | 5 |
Grupo de material | IEC 60664-1, category I |
Codificación | Codificado A |
Indicador LED | no |
Cierre de las vías | Tornillo (M12×1 mm) par recomendado 0.6 Nm, auto-seguro |
Protección | IP65, IP68, IP69K en estado montado y enroscado según (EN 60529) |
Material | PP |
Material de bloqueo | Acero inoxidable 1.4404 (V4A) |
indicado para tubo corrugado (Ø int.) | sin |
Prensaestopas | M12 (SW14) |
Estándares | DIN EN 61076-2-101 (M12), FDA conform |
---|---|
Modo de montaje | insertado, apretado |
Material (contacto) | Aleación de cobre |
Material (superficie de contacto) | Au |
Material (junta) | EPDM |
Grado de contaminación | 3 |
Longitud de desforrado (cubierta) | 20 mm |
Rango de temperatura | -40...+105 °C, según la calidad del cable |
Material (transportador de contactos) | PP, azul claro (hielo) |
N°/diámetro de hilos | 5× 0.34 mm² |
---|---|
Aislamiento del cable | PP (ma, bl, az, ne, ve-am) |
Cadenas portacables | 4 Mio. |
Ø exterior del cable | 5.9 mm ±5% |
Identificación de cable | 372 |
Número de cable | 372 |
Homologación (cable) | UL (AWM-Style 22126/11558), CE conform |
Peso del cable [G/m] | 51,7 g |
Material (cable) | Cable Cu, pelado |
resistencia (principal) | max. 58 Ω/km (20 °C) |
Unifilar Ø (principal) | 0.1 mm |
Fabriación (cable) | 42× 0.1 mm (cable multifilar clase 6) |
Diámetro (cable) | 5× 0.34 mm² |
AWG | similar a AWG 22 |
Material (aislamiento de cable) | PP |
Propiedades del material (aislamiento del cable) | Libre de CFC, halógenos, cadmio, silicona y plomo |
Resistencia shore (aislamiento del cable) | 64 ±3 D |
Cable-Ø incl. Aislamiento | 1.27m ±5% |
Color/numeración de cables | ma, ne, az, bl, ve-am a rayas longitudinales |
Combinación de torsión | 5 hilos trenzados alrededor de un relleno central |
Apantallado | sí |
Pantalla (tipo) | Copper braid |
optical shield cover | min. 85% |
Material (cubierta) | TPE-S (marcable con laser) |
Características del material (cubierta) | Libre de CFC, halógenos, cadmio, silicona y plomo, mate, baja adherencia, fácil de procesar en la máquina, resistente a la abrasión, hydrolysis y microbios |
Dureza shore (cubierta) | 47 ±5 D |
Ø exterior (cubierta) | 5.9 mm ±5% |
Color (cubierta) | azul pastel |
Color de la cubierta | azul pastel |
Tensión nominal | 300 V AC |
Tensión de test | 3000 V AC |
Capacidad de carga de corriente | a DIN VDE 0298-4 |
Rango de temperatura (fijo) | -40...+105 °C |
Rango de temperatura (fijo) | -40...+105 °C |
Rango de temperatura (móvil) | -25...+105 °C |
Rango de temperatura (móvil) | -25...+105 °C |
radio de curvatura (fijo) | 5× Ø exterior |
Radio de curvatura (móvil) | 10× Ø exterior |
Radio de curvatura (móvil) | 10× Ø exterior |
Número de ciclos de flexión (cadenas portacables) | max. 4 Mio. (25 °C) |
Velocidad de desplazamiento | max. 3 m/s |
Aceleración (cadenas portacables) | max. 10 m/s² |
Estrés de torsión | ±180°/m |
Número de ciclos de torsión | max. 2 Mio. (25 °C) |
Velocidad de torsión | 35 ciclos/minuto |
Material (cubierta) | TPE-S |
Product article number of manufacturer | 7024-13221-3722000 |
---|---|
Longitud del cable | 20 m |
* solo para cables con normativa UL/CSA
