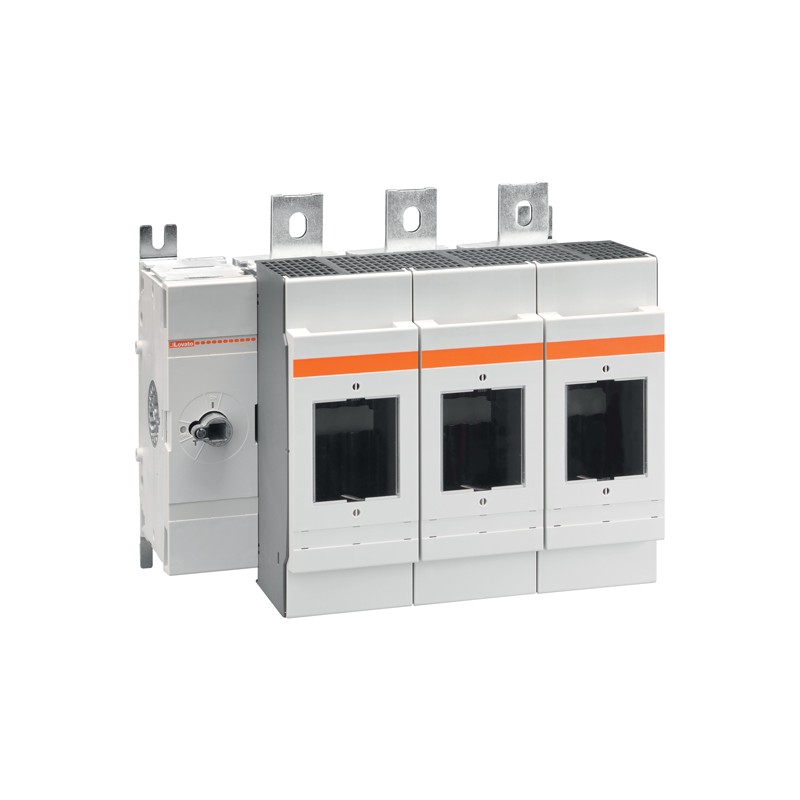

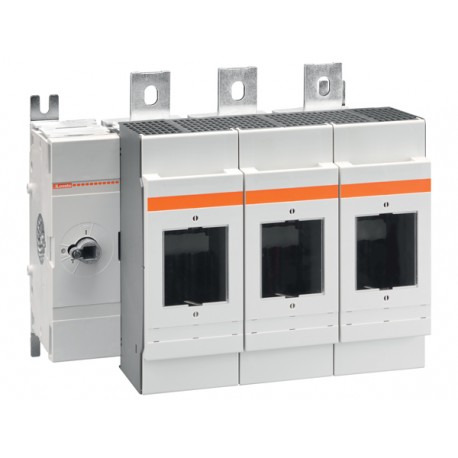

GMFL800C03 LOVATO DISCO DE INTERRUPTOR 3P CON SOPORTE DE FUSIBLE L 800A C03
GMFL800C03
LOVATO ELECTRIC
Interruptores seccionadores tripolares con portafusibles UL98 800A
INTERRUPTOR DE DESCONEXIÓN DE TRES POLOS CON PORTAFUSIBLES (UL98). 800A. L UL TIPO FUSIBLE. POLO DE MANDO IZQUIERDO
Interruptores Seccionadores - LOVATO ELECTRIC
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de LOVATO ELECTRIC
Más Información
▲| Código de pedido | GMFL800C03 |
| Peso [g] | 15220 |
| Unidades de embalaje | 1 |
| Cantidad de pedido multi-embalaje | 1 |
| Dimensiones de embalaje [mm] | 360X330X260 |
| Volumen [cm³] | 30888 |
| Código de barras [EAN13] | 8013975229798 |
| Código HS | 85365080 |
cULus according to UL98/CSA C22.2 n°4
IEC/EN 60947-3
IEC/EN 60947-1
| Product designation | Switch disconnector with fuse | |||
| Product type designation | GM | |||
| Type of fuse | L | |||
| Number of poles | Nr. | 3 | ||
| Operating voltage type | AC | |||
| Contact characteristics | ||||
| IEC Conventional free air thermal current Ith | A | 800 | ||
| Rated insulation voltage Ui IEC/EN | V | 1000 | ||
| Rated impulse withstand voltage Uimp | kV | 12 | ||
| Operating current Ie | ||||
| AC21A | ||||
| 400V | A | 800 | ||
| 500V | A | 800 | ||
| 690V | A | 800 | ||
| AC22A | ||||
| 400V | A | 800 | ||
| 500V | A | 800 | ||
| 690V | A | 800 | ||
| AC23A | ||||
| 400V | A | 800 | ||
| 500V | A | 800 | ||
| 690V | A | 800 | ||
| Power dissipation per pole max | W | 75 | ||
| Power dissipation per pole without fuse | W | 75 | ||
| Max fuse power dissipation | ||||
| in open air | W | 55 | ||
| in enclosure | W | 55 | ||
| Rated operational power AC23A | ||||
| 400V | kW | 450 | ||
| 690V | kW | 710 | ||
| Reactive power for control of capacitors at | ||||
| Rated short time current (1s) Icw (rms) | kA | 20 | ||
| Short-circuit protection with fuse | Class/A | L/800 | ||
| Making capacity AC23A 400V | A | 8000 | ||
| Breaking capacity AC23A 400V | A | 6400 | ||
| Mechanical life | cycles | 3000 | ||
| Electrical life AC21A | cycles | 500 (AC23A 400V) | ||
| Mechanical features | ||||
| Operating position | ||||
| normal | Vertical plan | |||
| allowable | Any | |||
| Fixing | Screw | |||
| Terminals | ||||
| type | Bar | |||
| Tightening torque for terminals | ||||
| max | Nm | 56.5 | ||
| max | Ibin | 41.6 | ||
| Tightening torque for fuse links bolts | Nm | 40 | ||
| Tightening torque for terminal lug | Nm | 54 | ||
| Conductor section | ||||
| AWG/kcmil min | (2x) 2 | |||
| Terminal kit lugs | GMX504 | |||
| UL technical data | ||||
| General purpose current rating | A | 800 | ||
| Operating voltage max | V | 600 | ||
| Horsepower/FLA current three phase motor | ||||
| 240V | HP | 250/602 | ||
| 480V | HP | 500/590 | ||
| 600V | HP | 600/472 | ||
| Short circuit rating | kA rms | 200 | ||
| Short circuit rating with fuse | Class/A | L/800 | ||
| Ambient conditions | ||||
| Operating temperature | ||||
| min | °C | -25 | ||
| max | °C | 55 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | 70 | ||
| Max altitude | m | 3000 | ||
| Resistance & Protection | ||||
| Frontal IP degree | IP20 | |||
| Pollution degree | 3 | |||
| ETIM classification | ||||
| ETIM 8.0 | EC000216 - Switch disconnector | |||
Datasheet - PDF
