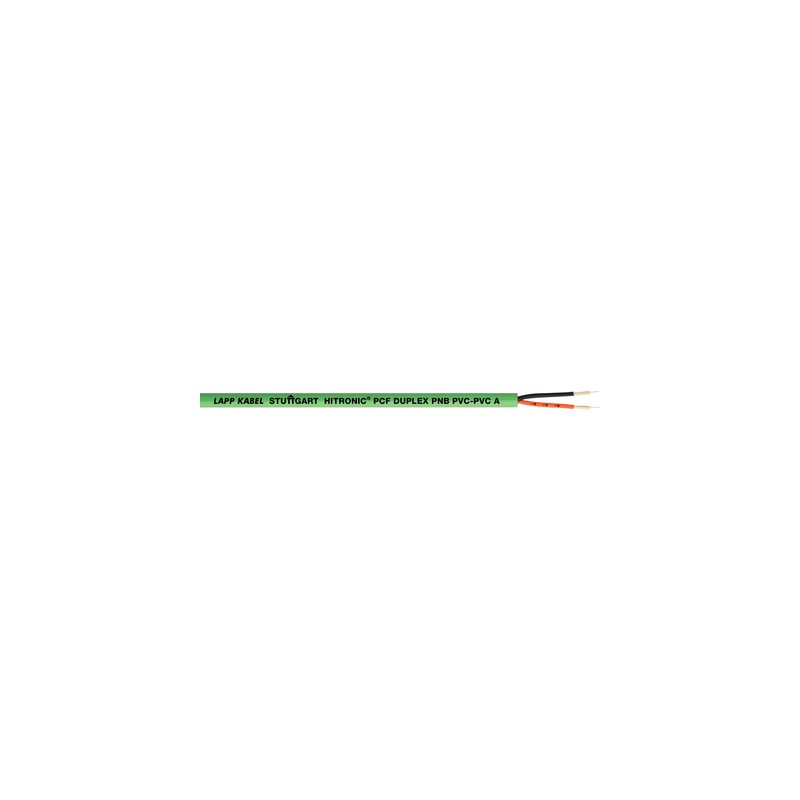

28052702 HITRONIC PCF DUPLEX PNB PVC-PVC LAPP HITRONIC PCF DUPLEX PNB PVC-PVC

Beneficios

• Transmisión óptica hasta 500m
• Fácil de manipular
• Sin interferencias por campos externos
• Sin problemas de puesta a tierra
• Válido para el montaje directo de conectores

Ámbito de uso

• Cables PCF DUPLEX para transmisión de señal óptica en aplicaciones industriales
• PROFINET / Industrial Ethernet
• A 100Mbit/s: longitud máxima de cable de 100m
• PROFINET tipo B:
  para instalación fija
• PROFINET tipo C:
  para aplicaciones flexibles (cadenas portacables)

Características de producto

• Cable cubierta PVC:
  para aplicaciones estándares en entornos industriales
• Cable cubierta PUR:
  para esfuerzos mecánicos o químicos en entornos industriales
• PNB - PROFINET tipo B
• PNC - PROFINET tipo C
• FD - Alta flexibilidad (cadenas portacables)

Norm references / Approvals

• 28055702: con certificación c(UL)us
  (OFNG 75°C)
• Variante PUR: resistente al aceite conforme a IEC 60811-2-1 y DIN EN 50363-10-2

Composición de producto

• Codificación de color, ajustados (tight-buffered), PCF con cubierta PVC
• Diámetro exterior del cable sub: 2,2 mm
• Filamentos de aramida para mejorar comportamiento frente a esfuerzos mecánicos
• Cubierta exterior de PUR o PVC (mirar la descripción de cada referencia)
• Color cubierta exterior: verde (RAL 6018)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000034
• Descripción de clase ETIM 5.0: cable de fibra óptica

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: conductor de fibra óptica

Dimensiones

• Fibra en tubo ajustado: 0,5 mm
  Cable simple: 2,2 mm
• Cable: ver tabla

Código de identificación de conductores

• Negro, naranja (con impresión de flecha)

Tipo de fibra

• PCF - K200/230
• PCF: Polymer Cladded Fibre (fibra de vidrio con cubierta exterior de plástico)

Radio de curvatura mínimo

• consulte ficha técnica

Nombre estándar

• J-V(ZN)YY 2K200/230
  J-V(ZN)Y(ZN)11Y 2K200/230 flex
  J-V(ZN)Y(ZN)Y 2K200/230 flex

Tipo de fibra óptica

• Material del conductor: vidrio
• Material del revestimiento: fluopolímeros

Fuerza de tracción permitida

• ver ficha técnica

Rango de temperaturas

• Véase la ficha técnica
