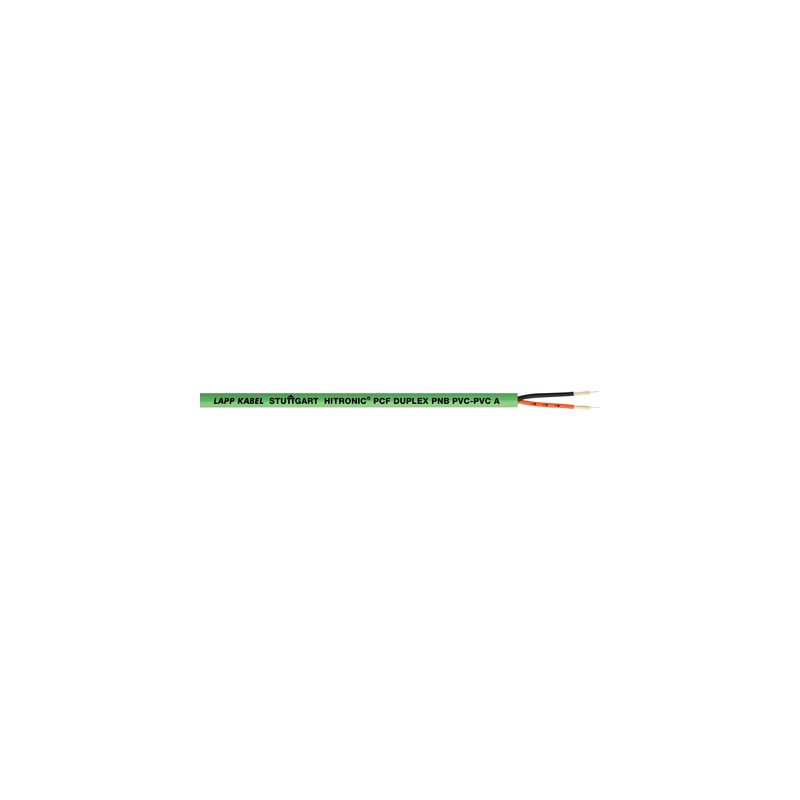

28052702 HITRONIC PCF DUPLEX PNB PVC-PVC LAPP Câble PCF version DUPLEX avec gaine PVC ou PUR pour applicatio..

Avantages

• Transmission optique de données à partir de 500m
• Facile à manipuler
• Aucune interférence de champs magnétiques externes
• Pas de problèmes de mise à la terre
• Adapté à la confection directe du connecteur

Applications

• Câbles PCF DUPLEX pour transmission de signal optique dans les applications industrielles
• PROFINET / Industrial Ethernet
• Pour 100 Mbits/s : longueur du câble maximum de 100m
• PROFINET type B:
  pour installation fixe
• PROFINET type C:
  pour application flexible (chaine porte-câble)

Particularités

• Version du cable avec gaine extérieure en PVC : pour des applications standards dans les environnements industriels
• Version du cable avec gaine extérieure en PUR : pour une haute resistance mécanique et chimique dans les environnements industriels
• PNB - PROFINET-Type B
• PNC - PROFINET-Type C
• FD - très flexible ( chaînes porte-câbles)

Homologations / références de la norme

• 28055702 : avec certification c(UL)us(OFNG 75 °C)

Constitution du produit

• Code couleur, fibre optique PCF à structure sérrée avec gaine PVC
• Diamètre extérieur du câble Sub : 2.2 mm
• Anti-traction en aramide
• Matériel de la gaine extérieure en PUR ou PVC (voir la description de l'article)
• Couleur de la gaine extérieure : vert (RAL 6018)

Classification ETIM 5

• ETIM Classe 5.0 - ID : EC000034
• ETIM Classe 5.0 - Description : Câble en fibre optique

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000034
• ETIM 6.0 Classe-Description : Câble en fibre optique

Dimensions

• Conducteur : Câble unique de 0,5 mm : 2,2 mm
• Câble : voir tableau

Code d'identification du conducteur

• Noir, orange (avec flèche imprimée)

Type de fibre

• PCF - K200/230
• PCF - Polymer Cladded Fibre (fibre de verre à revêtement extérieur plastique)

Rayon de courbure minimum

• Voir fiche technique

Désignation normalisée

• J-V(ZN)YY 2K200/230
  J-V(ZN)Y(ZN)11Y 2K200/230 flex
  J-V(ZN)Y(ZN)Y 2K200/230 flex

Type de fibre optique

• Matériau du conducteur : verre
• Matériau de la gaine : fluoropolymère

Effort en traction admissible

• Voir la fiche technique

Plage de température

• Voir la fiche technique
