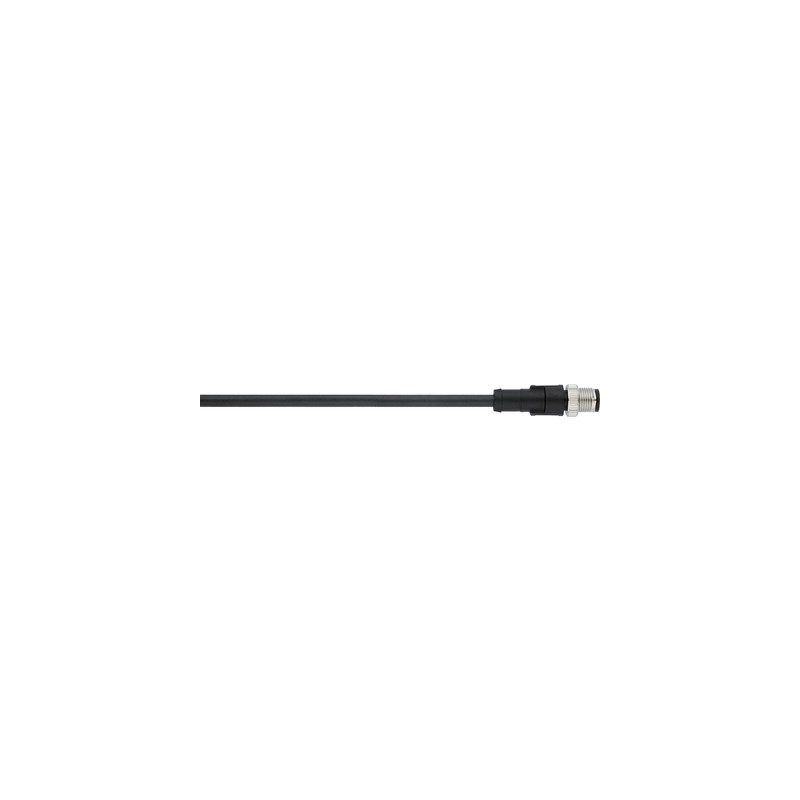

22260255 AB-C3-10,0PUR-M12FA-2L LAPP AB-C3-10,0PUR-M12FA-2L

Beneficios

• Ahorro de costes mediante instalación rápida y sencilla
• Ahorro de espacio gracias a las dimensiones compactas
• Seguimiento rápido y sencillo de errores gracias al LED de estado
• Protección a vibración (bloqueo mecánico)
• Contactos revestidos en oro para una baja resistencia de contacto

Ámbito de uso

• Para aplicaciones con estrés mecánico elevado y condiciones de funcionamiento exigentes

Características de producto

• Resistente a radiación UV
• Buena resistencia frente a aceites y productos químicos
• Libre de PVC y PWIS
• Apto para uso en cadenas portacables
• Incluye portaetiquetas

Normas de referencia / Aprobaciones

• Libre de halógenos según DIN VDE 0472
• Número de archivo de UL: E249137
• No propagador de la llama según UL 1581 FT-2

Composición de producto

• sección transversal de conductor: 0,34 mm²
  (8 pines: 0,25 mm²)
• Código colores:
  3-pin: marrón (1), azul (3), negro (4)
  4-pin: marrón (1), blanco (2), azul (3), negro (4)
  5-pin: marrón (1), blanco (2), azul (3), negro (4), verde/amarillo (5)
  8-pin: blanco (1), marrón (2), verde (3), amarillo 4), gris (5), rosa (6), azul (7), rojo (8)
• Cubierta: PUR, negro

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001855
• ETIM 5.0 Class-Description: Sensor-actuator patch cord

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001855
• ETIM 6.0 Class-Description: cables para sensor/actuador preconfeccionados

Material

• Contacto: CuSn
  Superficie de contacto: Ni/Au
  Tuerca moleteada: Cinc fundido a presión, niquelado
  Cuerpo de presión: TPU, no propagador de la llama, autoextingible

Radio de curvatura mínimo

• Instalación fija: 5 x diámetro exterior
• Uso flexible: 10 x diámetro exterior

Grado de protección:

• IP65/IP67

Temperatura ambiente (en uso)

• Plug/socket -25°C to +90°C
• Instalación fija: -40°C hasta +80°C
  Uso flexible ocasional: -25°C hasta +80°C

Codificación

• A-standard

Corriente nominal en A

• 4 A
  2 A (8-pin)
