2170484 ETHERLINE FD P CAT.6A 4X2X24/7AWG LAPP ETHERLINE FD P CAT.6A 4X2X24/7AWG

Beneficios

• Apto para uso en cadenas portacables y partes de máquinas con movimiento permanente, en locales secos o húmedos
• 4 pares: desde 100Mbit/s hasta 10 Gbit/s para Ethernet Industrial
• Apantallamiento de alta calidad para zonas con carga electromagnéticas
• Puede emplearse en entornos severos con Ethernet Industrial

Ámbito de uso

• Para aplicaciones de gran flexibilidad (ej. cadenas portacables)
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Válido para aplicaciones de EtherCAT y EtherNet/IP

Características de producto

• La versión de PUR es libre de halógenos conforme a VDE 0472-815
• Resistente a aceites según IEC 60811-2-1
• CAT.6A para cadenas portacables, calificado para 10Gbit/s
• Cumple con los requisitos, conforme a CAT.6A, ISO/IEC 11801 y EN 50173
• 2,5 millones de ciclos de flexión en cadenas portacables

Norm references / Approvals

• Exigencias eléctricas conforme a IEC 61156-6
• Cable de PUR con certificación UL/CSA (CMX)
• Versiones PUR: UL AWM estilo 21576
• PVC: certificado UL/CSA (CM)
• No propagador de la llama, conforme a IEC 60332-1-2

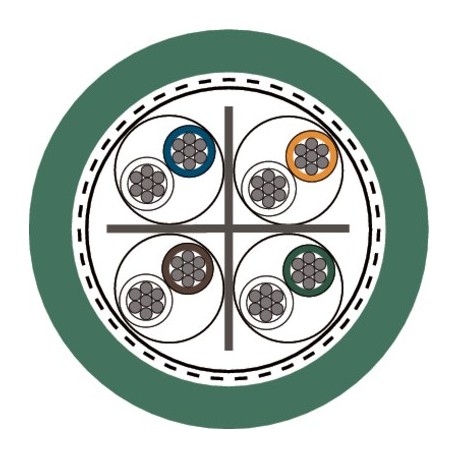

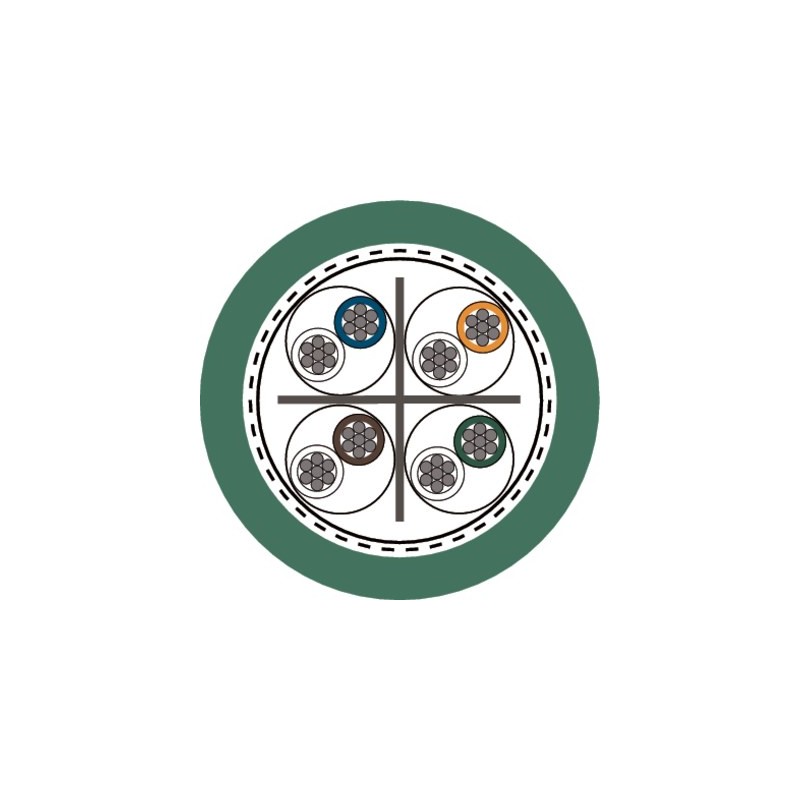

Composición de producto

• Conductor de cobre trenzado estañado de 7 hilos
• Aislamiento del conductor: base de poliolefina
• S/FTP: trenza de hilos de cobre como apantallamiento general y apantallamiento de pares con lámina de aluminio
• Cubierta exterior: PUR/PVC
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Radio de curvatura mínimo

• Instalación fija: 8 x diámetro exterior
• Uso flexible: 15 x diámetro exterior

Impedancia característica

• Nom. 100 ohmios según IEC 61156-6

Rango de temperaturas

• Cable con cubierta de PUR Instalación fija: de -40°C a +80°C Móvil: de -30°C a +70°C
• Cable con cubierta de PVC Instalación fija: de -40°C a +80°C Móvil: de -10°C a +70°C
