2170484 ETHERLINE FD P CAT.6A 4X2X24/7AWG LAPP Câble Ethernet catégorie 6A, classe EA pour une utilisation e..

Avantages

• Pour une utilisation dans les chaînes électriques et les pièces de machines mobiles dans des pièces sèches ou humides
• 4pair: 100Mbit/s jusqu’à 10 Gbit/s pour Industrial Ethernet
• Criblage premium contre les interférences électromagnétiques
• Peut être utilisé pour l’Ethernet industriel dans des environnements industriels difficiles

Plage d’applications

• Pour les applications très flexibles (par exemple, les chaînes d’alimentation)
• Câblage de machines, d’outils, d’appareils, d’appareils et d’armoires de commande
• longueur maximale du câble pour 100 Mbit/s est de 85 m
• longueur maximale du câble pour 100 Mbit/s est de 85 m
• convient aux applications EtherCAT et EtherNet/IP

Caractéristiques du produit

• La version PUR est sans halogène selon la norme CEI 60754
• Résistant à l’huile selon IEC 60811-2-1
• CAT.6A pour chaîne de traînée, qualifié pour 10Gbit/s
• Répond aux exigences selon CAT.6A, ISO/IEC 11801 et EN 50173
• min. 2,5 millions de cycles de pliage dans la chaîne de puissance

Références aux normes / Approbations

• exigences électriques selon IEC 61156-6
• Le câble PUR est certifié UL/CSA (CMX)
• Versions PUR: UL AWM Style 21576
• Le câble pvc est certifié UL/CSA (CM)
• Retardateur de flamme selon IEC 60332-1-2

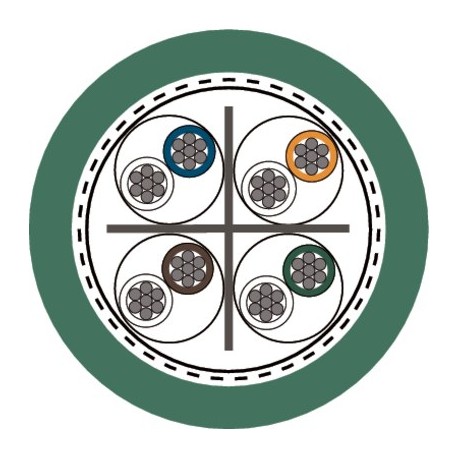

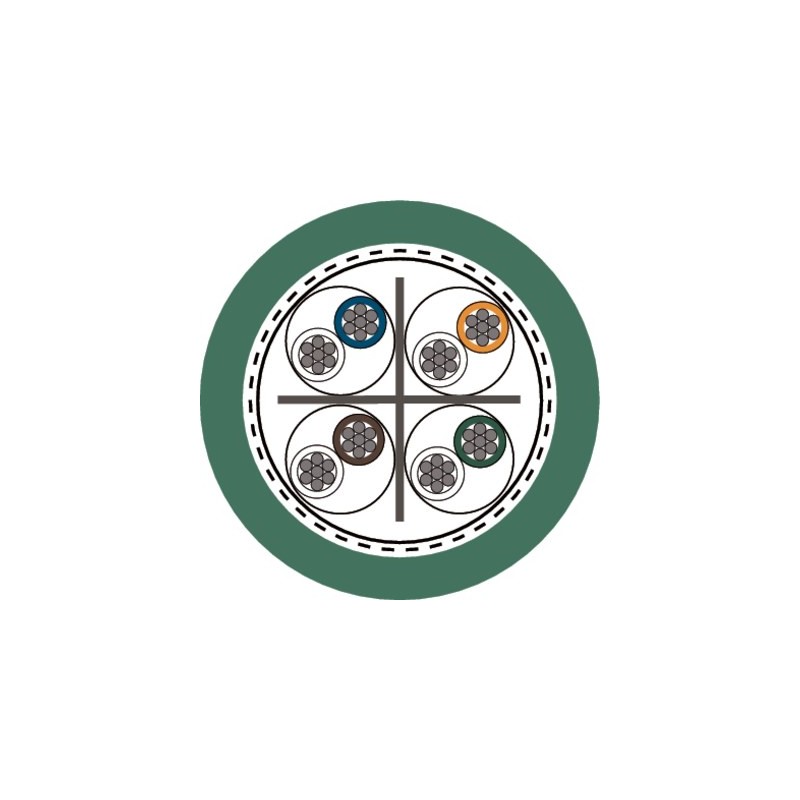

Maquillage du produit

• Conducteur de cuivre toronné étamé à 7 fils
• Isolation du noyau: à base de polyoléfine
• S/FTP : tresse en cuivre comme criblage global et criblage par paire avec feuille composée d’aluminium
• Gaine extérieure: PUR, sans halogène / PVC
• Couleur: vert (basé sur RAL 6018)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000830
• ETIM 5.0 Class-Description: Câble de données

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000830
• ETIM 6.0 Class-Description: Câble de données

Rayon de pliage minimal

• Flexion: 15 x diamètre extérieur
• Installation fixe: 8 x diamètre du câble

Impédance caractéristique

• 100 Ohm

Plage de température

• Câble avec gaine PUR
  Installation fixe : -40°C à +80°C
  Flexion : -30°C à +70°C
• Câble avec gaine en PVC
  Installation fixe : -40°C à +80°C
  Flexion: -10 °C bis + 70 °C
