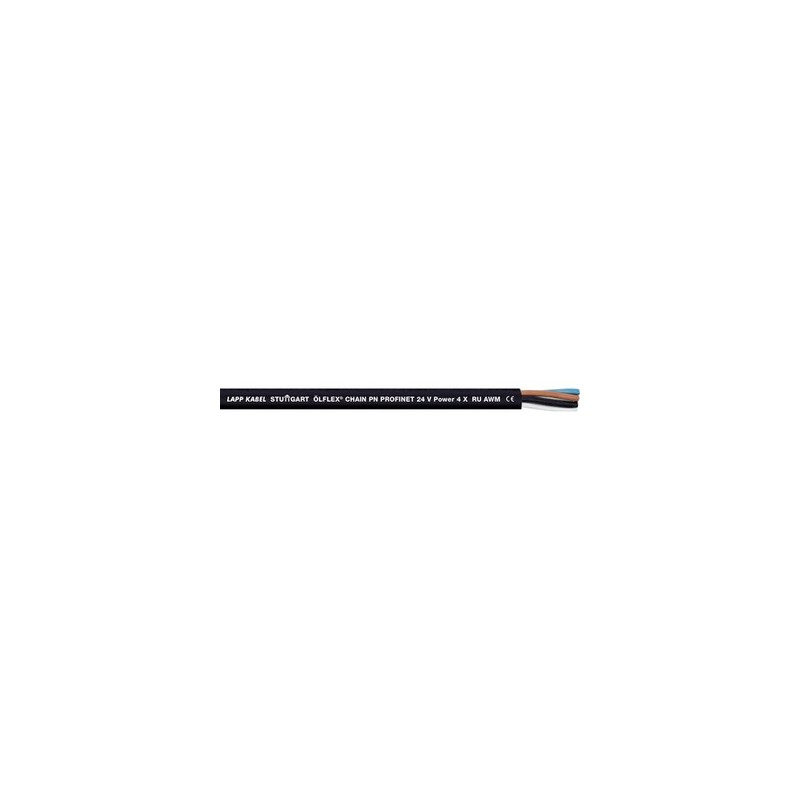

1026796 ÖLFLEX CHAIN PN 5 G 2,5 LAPP Cable de conexión extraflexible conforme a PROFINET con certificación p..

Beneficios

• Diseño compacto
• Sus múltiples certificados permiten reducir las existencias de diferentes productos, disminuyendo así los costes de almacenamiento
• Con certificación para EE. UU y Canadá para constructores exportadores de maquinaria, dispositivos y aparatos.

Ámbito de uso

• Para cadenas portacables o partes móviles de máquinas
• Para interiores secos y húmedos
• Uso en circuitos de medida, mando y control.
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Uso exclusivo en exteriores únicamente si va protegido frente a UV y dentro del rango de temperaturas indicado

Características de producto

• Diseñado para una vida útil de 2 millones de ciclos de flexión y una distancia de recorrido horizontal de hasta 10m
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)
• Comportamiento frente al fuego: UL/CSA VW-1, FT1 IEC/EN 60332-1-2
• Resistencia a aceites según DIN EN 50290-2-22 (TM54)
• Superficie de baja adherencia

Normas de referencia / Aprobaciones

• UL AWM Style 20886
• cUL AWM II A/B FT1
• UL File No. E63634
• Uso en cadenas portacables: por favor, preste atención a las directrices de montaje del apéndice T3.

Composición de producto

• Hilos finos de cobre desnudo
• Aislamiento de PVC
• Conductores trenzados en capas
• Envolvente no tejida
• Cubierta exterior: PVC resistente al calor
• Color de cubierta:
  4 conductores: negro (RAL 9005),
  5 conductores: gris (RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Código de identificación de conductores

• Marrón (L1), azul (N1), negro (L2), blanco (N2)
  configuración de 5 conductores: adicionalmente, gris (PE)

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Movimiento de torsión en WTG

• TW-0 y TW-1, consulte el apéndice T0

Radio de curvatura mínimo

• Para uso flexible: en cadenas autosoportadas y no deslizantes: 10 veces el diámetro exterior, en cadenas deslizantes: 12 veces el diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• VDE: U0/U: 300 V
• UL & CSA: 1000 V

Tensión de prueba

• 1500 V

Conductor de protección

• G = con conductor protector gris
• X = sin conductor de protección

Rango de temperaturas

• Móvil: VDE 0 °C hasta +90 °C; UL: hasta +90 °C
• Instalación fija: VDE -40 °C hasta +90 °C; UL/CSA: hasta +90 °C

Ciclos de flexión continuos

• 2 millos de ciclos
