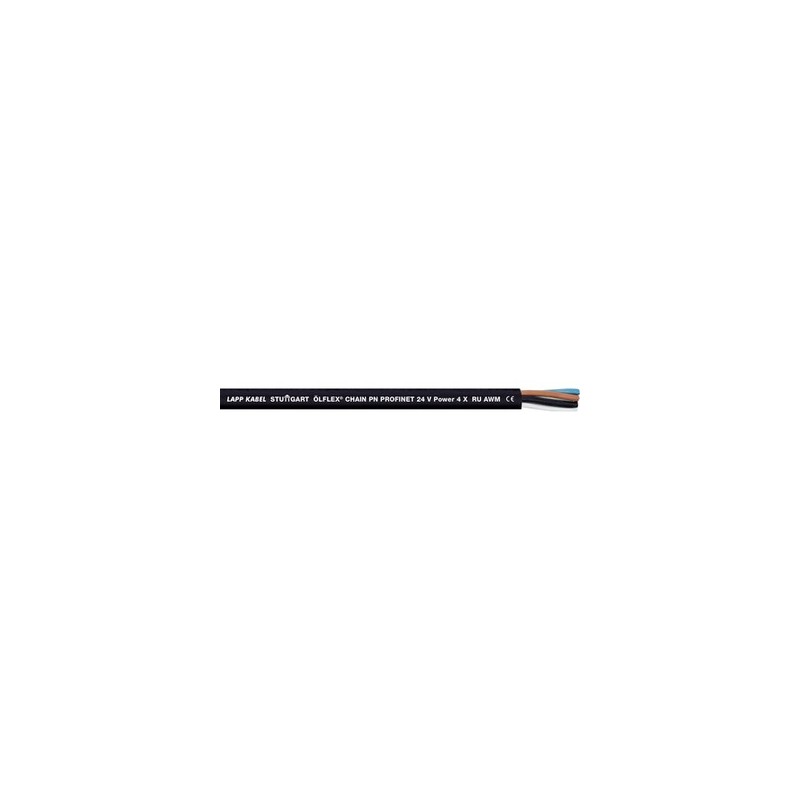

1026796 ÖLFLEX CHAIN PN 5 G 2,5 LAPP Cabo de conexão altamente flexível e em conformidade com PROFINET certi..

Vantagens

• Design compacto
• Certificação Multi-padrão reduz variedades de peças e reduz custos
• Certificado nos USA e Canadá para fabricantes de máquinas, equipamentos e aparelhos destinados à exportação

Âmbitos de aplicação

• Em sistemas de esteiras porta-cabos ou partes móveis de máquinas.
• Em interiores secos, úmidos e molhados
• Uso em circuitos de medição, controle e regulação
• Fiação de/em máquinas, aparelhos e painéis de controle
• No exterior não usar sem proteção contra UV e apenas de acordo com a faixa de temperatura

Características do produto

• Projetado para 2 milhões de ciclos de dobras alternados e distância de trajeto horizontal até 10 m
• Adequados para aplicações de torção, típicos para "loop" de geradores eólicos
• Flamabilidade:UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
• Resistente a óleo de acordo com a norma DIN EN 50290-2-22 (TM54)
• Superfície com baixa aderência

Referências às normas / Aprovações

• UL AWM Style 20886
• cUL AWM II A/B FT1
• UL File No. E63634
• Para uso em esteiras porta cabos: Por favor cumprir com a orientação de montagem no Apênce T3

Projeto do produto

• Fios de Litz finos de cobre nu
• Isolação do condutor: PVC
• Condutores torcidos em camadas
• Revestimento não tecido
• Revestimento externo: PVC resistente ao calor
• Cor da cobertura: 4 fios: preto (RAL 9005) 5 fios: cinza (RAL 7001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrição de classe ETIM 5.0: Cabo flexível

Cód. ident. cond.:

• marrom (L1), azul (N1), preto (L2), branco (N2) 5 fios: cinza (PE) adicional

Projeto do condutor

• Fio fino de acordo com VDE 0295 Classe 5/ IEC 60228 Classe 5

Movimento de torção em WTG

• TW-0 & TW-1, consultar Apêndice T0

Raio de flexão mínimo

• Para uso flexível: Em esteiras autoportantes, que não deslizam umas sobre as outras: 10 x diâmetro externo Em esteiras que deslizam umas sobre as outras: 12 x diâmetro externo
• Fixed installation: 4 x outer diameter

Tensão nominal

• VDE: U0/U: 300 V
• UL & CSA: 1000 V

Tensão de ensaio

• 1500 V

Condutor de proteção

• G = com condutor de proteção cinza
• X = sem condutor de proteção

Faixa de temperatura

• Móvel: VDE 0 °C até +90 °C; UL: até +90 °C
• Instalação fixa: VDE -40 °C até +90 °C; UL/CSA: até +90 °C

Ciclos de flexão & parâmetros de utilização

• 2 mi ciclos
