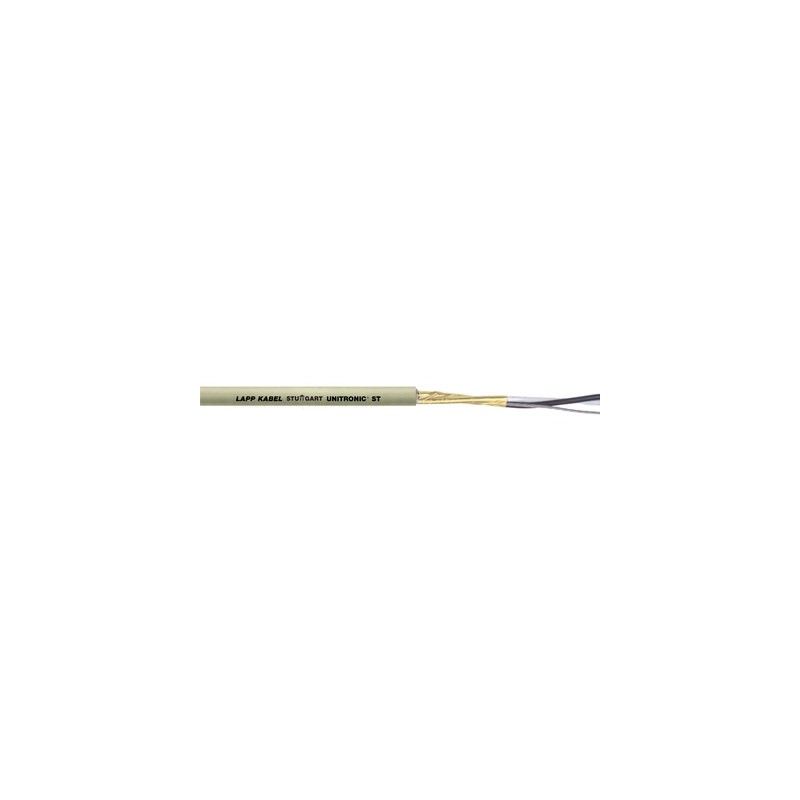

0033000 UNITRONIC ST 2x20/7AWG LAPP UNITRONIC ST 2x20/7AWG

Beneficios

• La pantalla de cinta de aluminio y el hilo de drenaje minimizan las interferencias de altas frecuencias en campos electromagnéticos

Ámbito de uso

• Especialmente diseñado para la transmisión de la medida más pequeña y para señales de control en requisitos mínimos de espacio
• Cableado interno de equipo electrónico
• Para instalación fija y uso flexible limitado.
• Para uso en interiores secos, húmedos y mojados.

Características de producto

• Protección contra interferencias a frecuencias medias y altas gracias a su cinta de poliamida y aluminio laminado que combina flexibilidad y buen apantallamiento (requisitos normales)
• No propagador de la llama, según IEC 60332-1-2

Norm references / Approvals

• Basado en UL AWM, style 2092 / 2093

Composición de producto

• Conductor de cobre trenzado estañado de 7 hilos
• Aislamiento de conductor realizado con polietileno (PE)
• Pantalla de cinta de aluminio-poliéster con hilo de drenaje de cobre estañado
• Cubierta exterior de PVC. Color de la cubierta: similar a gris RAL 7001

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• 2 conductores: negro, transparente
  3 conductores: negro, rojo, transparente

Capacidad mutua

• Conductor/Conductor aprox. 90 nF/km
• C/P aprox. 150 nF/km

Inductividad

• Aprox. 0,65 mH/km

Radio de curvatura mínimo

• Uso flexible ocasional: 10 x diámetro exterior
• Instalación fija: 6 x diámetro exterior

Impedancia característica

• Aprox. 95 Ohm

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
