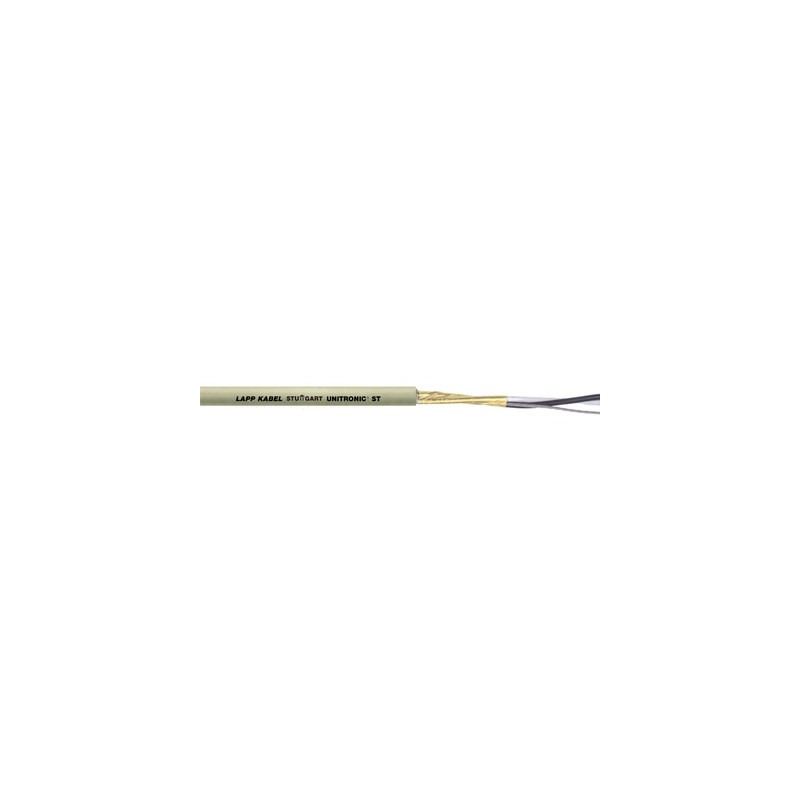

0033000 UNITRONIC ST 2x20/7AWG LAPP Câble de transmission de données blindé similaire à UL AWM 2092

Avantages

• Le feuillard aluminium statique sur film plastique avec brin de bourrage étamé minimise les interférences des champs électromagnétiques hautes fréquences

Applications

• Spécialement conçu pour la transmission des plus petites mesures et des signaux de commande dans des espaces réduits
• Câblage interne du matériel électronique
• Pour une utilisation statique ou occasionnellement mobile
• Pour utilisation en locaux secs ou humides

Particularités

• Protection contre les interférences de moyennes et hautes fréquences assurée par un blindage en feuillard d'aluminium et plastique alliant souplesse et recouvrement élevé (exigences normales)
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon UL AWM Style 2092 / 2093

Constitution du produit

• Âme à 7 brins fins en cuivre étamé
• Isolation du conducteur en polyéthylène (PE)
• Film aluminium laminé de matière plastique avec fil de continuité en cuivre étamé
• Gaine extérieure en PVC, couleur de la gaine extérieure : similaire à l'argent-gris / RAL 7001

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• 2 conducteurs : noir, transparent
  3 conducteurs : noir, rouge, transparent

Capacité mutuelle

• C/C env. 90 nF/km
• C/S env. 160 nF/km

Inductivité

• environ 0.65 mH/km

Rayon de courbure minimum

• Mobile : 10 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Impédance caractéristique

• 95 Ohm environ

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
