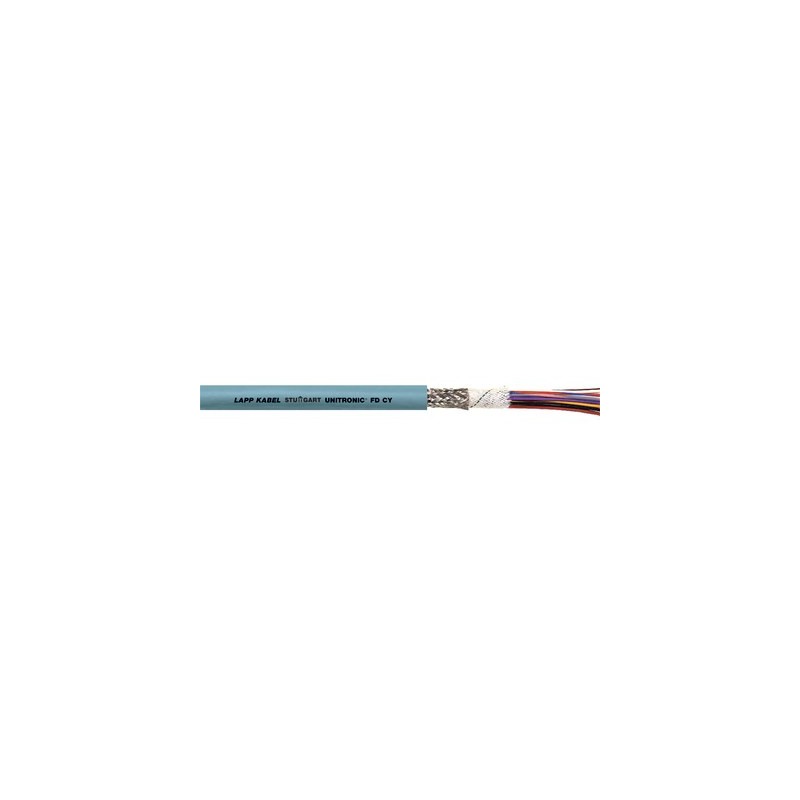

0027411 UNITRONIC FD CY 3x0,14 LAPP Cables de trasmisión de datos extraflexibles con cubierta exterior de PV..

Beneficios

• Fiabilidad probada y reconocida
• Diseño del cable optimizado para uso en cadenas portacables
• Buena relación calidad precio
• El apantallado general minimiza la interferencia eléctrica

Ámbito de uso

• En los procesos de producción automatizada que requieren de cables de transmisión de datos con una cada vez mayor flexibilidad, estabilidad y buen apantallamiento.
• Uso en circuitos de medida, mando y control.
• Líneas de montaje, líneas de producción, en cualquier tipo de maquinaria.

Características de producto

• Superficie de baja adherencia
• No propagador de la llama, según IEC 60332-1-2
• Diseñado para soportar de 2 a 8 millones ciclos de flexión continua en cadenas portacables

Norm references / Approvals

• Basado en VDE 0812
• For travel distances up to 10 m
• Uso en cadenas portacables: por favor, preste atención a las directrices de montaje del apéndice T3.

Composición de producto

• Conductores trenzados superfinos de hilos de cobre desnudo (clase 6)
• Aislamiento de conductor realizado con PVC
• Envolvente no tejida
• Pantalla de trenza de cobre estañado
• Cubierta exterior realizada con PVC
  Color de cubierta exterior: gris (RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• DIN 47100 (tabla T9 del apéndice)

Capacidad mutua

• Conductor/Conductor: aprox. 110 nF/km
  Conductor/Pantalla: aprox. 110 nF/km

Inductividad

• Aprox. 0,65 mH/km

Formación del conductor

• Conductor, hilo superfino

Radio de curvatura mínimo

• Flexión: 7,5 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión de prueba

• 1500 V

Rango de temperaturas

• Flexión: de -5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
