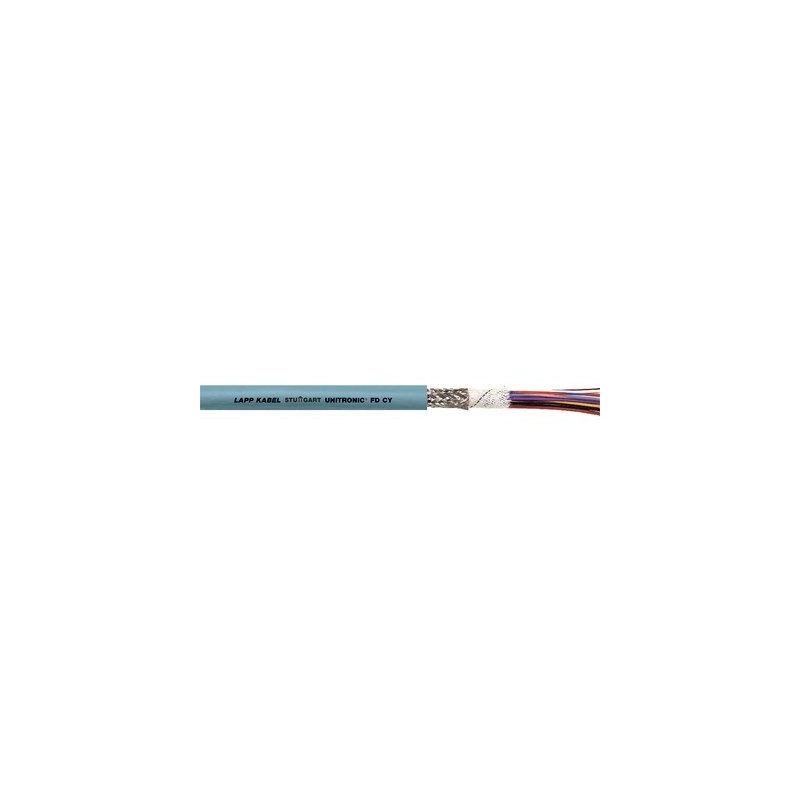

0027411 UNITRONIC FD CY 3x0,14 LAPP Câble de transmission de données blindé extra souple avec gaine extérieu..

Avantages

• Homologué et fiable
• Constitution optimisée du câble pour utilisation sur chaîne porte- câbles
• Solution économique
• La tresse de blindage générale minimise les interférences électriques

Applications

• Les chaînes de production automatisées nécessitent des câbles de transmission de données industrielles de plus en plus flexibles et durables avec un blindage de bonne qualité
• Utilisation en mesures, contrôles et circuits de régulation
• Chaînes d'assemblage et de fabrication ainsi que sur toutes sortes de machines

Particularités

• Surface peu adhésive
• Non-propagateur de la flamme selon IEC 60332-1-2
• Conçu pour les applications en chaîne porte-câbles de 2 à 8 millions de cycles de flexion

Homologations / références de la norme

• Selon VDE 0812
• Pour des distances jusqu'à 10 m
• Pour l'utilisation en chaîne porte-câbles: se référer au guide d'assemblage de l'annexe T3

Constitution du produit

• Âme à brins superfins en cuivre nu
• Isolation du conducteur en PVC
• Rubanage : non tissé
• Tresse de blindage en cuivre étamé
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris (RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• DIN 47100, Cf. annexe T9

Capacité mutuelle

• C/C : 110 nF/km environ C/S: 110 nF/km environ

Inductivité

• environ 0.65 mH/km

Constitution de l'âme

• Âme, à brins superfins

Rayon de courbure minimum

• En utilisation mobile : 7,5 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension d'essai

• 1500 V

Plage de température

• En utilisation mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
