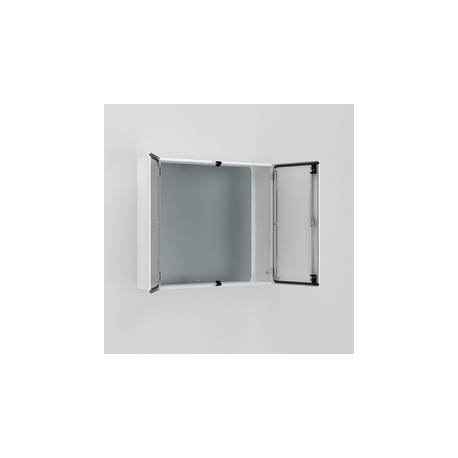

MAD1401030R5 nVent HOFFMAN Mural, 1400x1000x300, compacto, 2 puertas, con MP, acero dulce, IP55

Material:

Cuerpo: Acero dulce de 1.5 mm. Tapa para cables: Acero dulce de 1.4 mm. Puerta: Acero dulce de 2 mm. Placa de montaje: Acero galvanizado de 2 mm / 2.5 mm para MAD1001030R5 y superiores.

Estructura:

Plegado y soldado longitudinalmente. Cuatro taladros de diámetro 8.5 mm para fijación mural, embutidos 2 mm x 20.4 mm de diámetro para permitir el flujo de aire entre la pared y la parte posterior del armario.

Puerta:

Montada en superficie con ángulo de apertura de 130°. Bisagras desmontables ocultas con pasador cautivo. Pernos M6 soldados en el interior de la puerta para la colocación de perfiles de montaje MMDP. Dos perfiles de montaje extraíbles en la puerta derecha y dos en la puerta izquierda. La protección está asegurada por medio de una junta de poliuretano inyectada en continuo.

Cierre:

Cierre personalizado con doble paletón para facilitar la apertura de la puerta. Inserto DIN de 3 mm con movimiento de 90°. Cierre de varillas con 3 puntos de fijación. Otros accionamientos están disponibles como accesorio.

Placa de montaje:

La placa de montaje está marcada verticalmente a intervalos de 10 mm para facilitar el posicionamiento horizontal del equipo. En la parte superior e inferior están dispuestos unos taladros para facilitar la fijación de los cables. Fijados sobre pernos M8 soldados a la parte trasera del armario. A partir de armarios de 800 mm y superiores, todos los laterales están reforzados con bordes plegados. La placa de montaje puede ser ajustada en profundidad con el accesorio AMG.

Apertura salida de cables:

Situada en el posterior del armario para facilitar el cableado dentro de la placa de montaje.

Protección:

IP 55 TYPE 12, 13 IK 10. Para instalaciones de exterior, se recomienda el montaje del tejadillo ARF y pintar con pintura 100% poliester. Debe tenerse en consideración la resistencia a la corrosión.

Acabado:

Pintado al polvo, texturado, color gris RAL 7035.

Suministro:

Armario con puertas y 2 perfiles de montaje en el lado derecho de la puerta. Tapa (s) salida de cables con la junta (s), llave metálica doble paletón de 3 mm y accesorios de montaje. Facilidades para puesta a tierra.

Feature:

Mild steel double door wall mounted enclosure, with a IP 55 protection degree.

Advantage:

The space required immediately in front of the enclosure is reduced due to the width of each enclosure door being half that of the enclosure. This also results in the door's loading capacity being higher, as it is split over two doors. The installed components inside the enclosure will be safe and secure due to the high protection degree.

Benefit:

Large enclosures can be installed in areas where there is limited access space. The enclosure's doors can support heavy loads, such as, cooling units, due to its increased loading capability. This would provide space for the enclosure door's to support heavier components or equipment such as a cooling unit. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

The protection degree of double door enclosures is reduced from IP 66 to 55.
