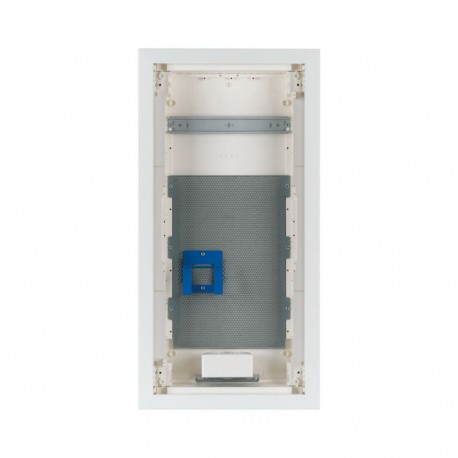

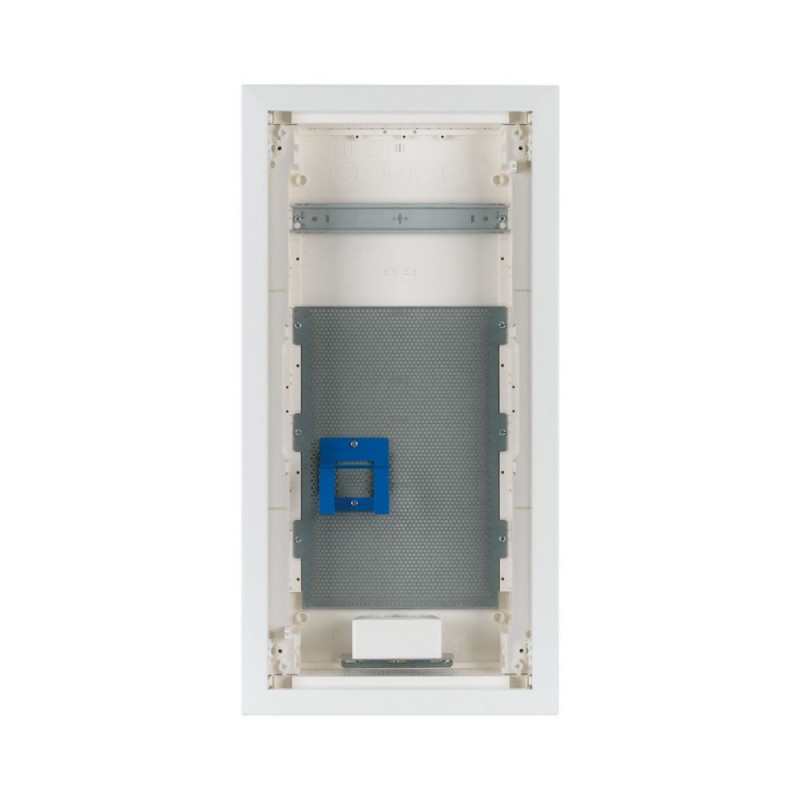

KLV-48UPM-SF 178833 Y7-178833 EATON ELECTRIC xComfort KLV Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

KLV-48UPM-SF 178833 Y7-178833 EATON ELECTRIC xComfort KLV

KLV-48UPM-SF

178833

Y7-178833

EATON-MOELLER

xComfort - KLV

caja para montaje empotrado; multimedia; 4 filas; puerta metálica

Eaton xComfort KLV LV systems Final Distribution Boards. Compact distribution board-flush mounting, multimedia, 4-rows, super-slim sheet steel door

Cajas de medios de montaje empotrado KLV de segunda generación, cuadro de distribución de plástico con puerta de chapa de acero con aberturas de ventilación, ranura de marcado en la caja de pared, diseño de marco de puerta superdelgado único en su tipo, cerradura de leva de puerta robusta, opcionalmente reemplazable con enclavamiento de seguridad, retenedor de cable para un enrutamiento de cables limpio, opcionalmente disponible en forma de entrega para proyectos, puerta opcional con marco con color RAL solicitado, amplia gama de accesorios, equipamiento suministrado: caja, 1x carril de montaje, placa de montaje microperforada, 1x soporte para dispositivos, 2x base de enchufe unidireccional con unidades enchufables y adaptador Euro2, nivel de burbuja para nivelación, elemento de ajuste 3D para montaje diseñado para ajustar la profundidad de montaje hasta 18 mm, retenedor de cables, orejetas de clavos, instrucciones de instalación, embalaje especial diseñado para cumplir con los requisitos de aplicación de la vida real. Estándares: Aprobado para aplicaciones multimedia en armarios universales GP de acuerdo con IEC/EN 60670-24. Clase de protección I.

Más detalles


Material de instalación de redes de telecomunicación DNT / FNT > Distribuidor para tecnología de telecomunicaciones

Cajas y pequeños armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xComfort KLV multimedia distribution board
Catalog Number
178833
EAN
4015081741625
Product Length/Depth
100 mm
Product Height
715 mm
Product Width
360 mm
Product Weight
6.5 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208
IEC/EN 60670-24 (GP)
Model Code
KLV-48UPM-SF

Product specifications

Special features
IP30Protection Class IIPlastic enclosure with sheet steel door, white (RAL 9016)Note: To obtain protection class II, all devices installed on the mounting plate must be of the fully insulated type.
Type
Basic deviceInstallation distribution boardKLV multimedia
Features
110-compatible
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Cable retainer
Nail lugs
Device support rails
2x single-way socket outlet
Door/Frame
Installation instructions
Wall trough
Microperforated mounting plate
Device holder
Spirit level for leveling
3D adjustment element for mounting designed to adjust the mounting depth by up to 18 mm
Used with
Basic device
Installation distribution board
KLV multimedia
Cable entry postion
Cable entries on top and bottom, side, back plate
Terminal type
Without terminals
Heat diss. ambient 35°C delta T:20°C flush mount individ. encl. top(IEC 60890)
24 W
Heat diss. ambient 35°C delta T:35°C flush mount individ. encl. top(IEC 60890)
48 W
Cover/door color
White
Ambient operating temperature details
-5 °C - 40 °C
Application
Indoor (installation site)
Voltage rating at AC
230 V AC
Color
Traffic white (RAL 9016)
White
Number of rows
4
Frequency rating of contacts
50 Hz
Module rack type
Media mounting plate
Degree of protection
IK05 (impact resistance)
IP30
NEMA Other
Number of module space units per row
12
Protection class
II (totally insulated)
Protective shrouding material
Without shroud for protection against accidental contact
Functions
Basic device
Material
Polystyren (plastic)
Sheet steel, powder-coated
Steel plate/plastic
Mounting method
Flush mounting
DIN-compatible
Flush mounted (plaster)
Number of cores (dual) - max
12
Number of mountable connection strips
12
Model
Distributor enclosure
Mounting dimension
Other

ETIM for 178833 Material de instalación de redes de telecomunicación DNT/FNT (EC000374)
Característica Valor
Modelo (EF000010) Receptáculo del distribuidor
Método de montaje (EF000003) Montado empotrado (escayola)
Con regletas de conexión (EF000398) No
Número máximo de pares (DA) (EF003664) 12
Dimensión de montaje (estandarizada) (EF000397) Otros
Compatible con 110 (EF006673) Sí
LSA (EF007921) No
SID (EF009749) No
Material (EF002169) Placa de acero/plástico
Grado de protección (IP) (EF005474) IP30
Grado de protección (NEMA) (EF011959) Otros
Color (EF000007) Blanco
Altura (EF000040) 715 mm
Anchura (EF000008) 360 mm
Profundidad (EF000049) 100 mm
Número de regletas de conexión instalables (EF000393) 12
DIN-compatible (EFDE0024) Sí
Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) No
Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
KLV-48UPM-SF Y7-178833 178833 ES_302465.pdf 2 Mbytes KLV-48UPM-SF Y7-178833 178833 ES_302465.pdf
