> >>KLV-48UPM-F 178832 ELECTRIC xComfort KLV
Anterior producto Siguiente producto
KLV-48UPM-F 178832 EATON ELECTRIC xComfort KLV Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

KLV-48UPM-F 178832 EATON ELECTRIC xComfort KLV

KLV-48UPM-F

178832

EATON-MOELLER

xComfort - KLV

caja para montaje empotrado multimedia 4 filas puerta metálica

Más detalles


Material de instalación de redes de telecomunicación DNT / FNT > Distribuidor para tecnología de telecomunicaciones

Cajas y pequeños armarios de distribución

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $221.56
Precio unitario: $221.56

Cantidad Precio
1+$221.56
2+$216.88
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Compacto de la placa de distribución-montaje a ras; multimedia; 4-filas; a ras de la hoja de puerta de acero
La segunda generación de KLV de montaje al ras de los medios de recintos, de plástico de la placa de distribución con una hoja de puerta de acero con aberturas de ventilación, marcando la ranura en la caja de la pared, delgado marco de la puerta de diseño, robusta puerta de la leva de bloqueo, opcionalmente reemplazable con enclavamiento de seguridad, cable de retención para el cableado ordenado de enrutamiento, disponible opcionalmente en forma de entrega de los proyectos, opcional puerta con marco con solicitó color de RAL, amplia gama de accesorios, equipos suministrados: el alojamiento, 1x riel de montaje, microperforado de la placa de montaje, 1x soporte del dispositivo, 1x dos enchufe de toma de corriente con el plug-in de unidades y Euro2 adaptador, nivel de burbuja para la nivelación, ajuste 3D elemento para el montaje diseñado para ajustar la profundidad de montaje de hasta 18 mm, cable de retención, uñas, orejas, instrucciones de instalación, embalaje especial diseñado para cumplir con la vida real de los requisitos de la aplicación. Normas: Aprobado para aplicaciones multimedia en el GP de caja universal, de conformidad con la norma IEC/EN 60670-24.

Programa de entrega

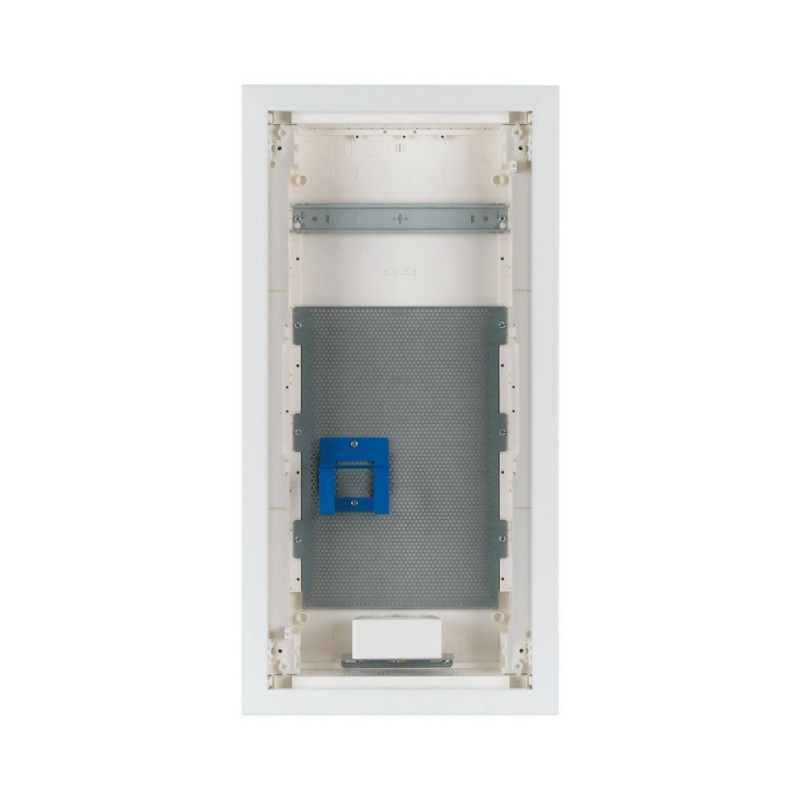

Imagen del producto
P10_KLV-48UPM-F
La función básica de
Dispositivo básico
La función del producto
Instalación de tableros de distribución
Gama de productos
KLV medios de DBO
Diseño
Montaje empotrado
En el sitio de instalación
Interior
Tipo de instalación
Montaje al ras
La Puerta/De La Solapa
Blanco
Grado de Protección
IP30
Color
Blanco
Módulo de rack
Los medios de comunicación de la placa de montaje
Cubierta de protección contra el contacto accidental
Sin
Filas [Count]
Cuatro
Módulo de unidades por fila
Doce
Descripción
IP30
Clase de protección II
Caja de plástico con hoja de acero de la puerta, blanco (RAL 9016)
Entradas de Cable
Las entradas de cables en la parte superior y la parte inferior, lado posterior de la placa de
PE y N terminales de diseño
Sin
Los equipos suministrados
La pared del comedero
Puerta/Marco
Dispositivo de rieles de soporte
Microperforado de la placa de montaje
Soporte del dispositivo
Doble-pandillas de la toma de corriente
Euro2 adaptador
Nivel de burbuja para nivelar
Ajuste 3D elemento para el montaje diseñado para ajustar la profundidad de montaje de hasta 18 mm
Cable de retención
Uñas de zapatas
Instrucciones de instalación

Datos técnicos

General
Normas
IEC/EN 60670-24
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura ambiente
-5 - +40 °C
Grado de Protección
IP30
Clase de protección
II (totalmente aisladas)
Tensión nominal [Ue]
400 V AC
Frecuencia nominal [f]
50 Hz
Características de los materiales
Material
Polystyren (de plástico)
Hoja de acero con recubrimiento en polvo
Color
blanco (RAL 9016)
Propiedades de los materiales
MecánicaResistencia a los impactos
IK05

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual, a ras de montaje [PV]
24 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual, a ras de montaje [PV]
48 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
650 °C; cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK05
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP30
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
Clase de protección 2, por lo tanto no es aplicable.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 400 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
4 kV
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Cumple con la norma de producto requisitos.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

De datos y de telecomunicaciones (EG000037) / Distribuidor de telecomunicaciones (EC000374)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo o dispositivos de Conexión / Distribuidor de telecomunicaciones ([email protected] [AEI678006])
Modelo
Distribuidor recinto
El método de montaje
Empotrados (yeso)
Con la conexión de las zapatas
No
Max. número de núcleos dual
Doce
Montaje dimensiones (normalizados)
Otros
DIN-compatible
Sí
110-compatible
Sí
LSA
No
SID
No
Material
Placa de acero/plástico
Grado de protección (IP)
IP30
Grado de protección (NEMA)
Otros
Color
Blanco
Altura
715 mm
Ancho
360 mm
Profundidad
100 mm
Número de montaje en regletas de conexión
Cero

Dimensiones

4500DIM-117
4500DIM-118

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
