EWK-08061
174657
EATON-MOELLER
1

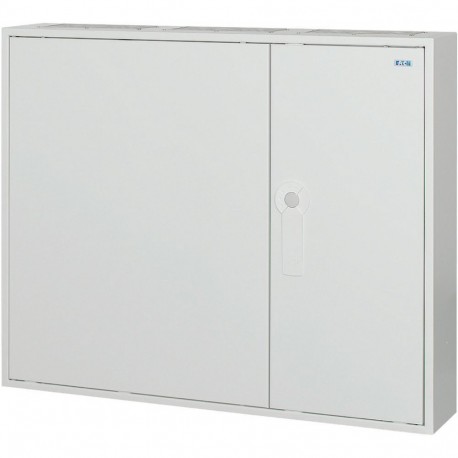

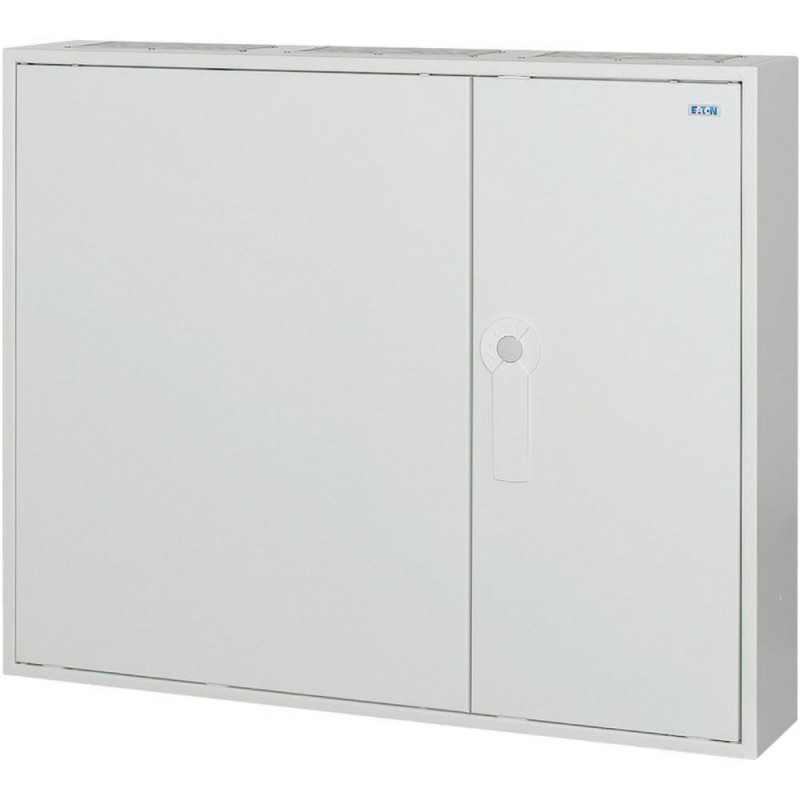

Wall M. Encl. EWK W=800 H=650 D=160
Cajas y pequeños armarios de distribución
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
La función básica de | Dispositivo básico | ||
La función del producto | Instalación de tableros de distribución | ||
Gama de productos | EWK DBO | ||
Diseño | Montaje en superficie | ||
En el sitio de instalación | Interior | ||
Tipo de instalación | Montaje en superficie | ||
La Puerta/De La Solapa | Blanco | ||
Grado de Protección | IP43 | ||
Color | Blanco | ||
Módulo de rack | Rail-marco | ||
Cubierta de protección contra el contacto accidental | De plástico | ||
Filas | Contar | 4 | |
Módulo de unidades por fila | 36 | ||
Descripción | IP43 Clase de protección II Hoja de acero de la carcasa de color blanco (RAL 9016) | ||
Entradas de Cable | Las entradas de cables en la parte superior y la parte inferior, la parte posterior de la placa de | ||
PE y N terminales de diseño | El Plug-in de terminales | ||
PE y N terminales | Número x de área de sección transversal | mm2 | PE: 3 x 6 x (1.5 - 16) N: 3 x 21 x (0.75 - 4) |
Los equipos suministrados | Recinto Instalación de panel modular de la instalación de los dispositivos de Neutro y conductor de protección terminal Tornillos de bloqueo pueden ser sellados Dos componentes de la membrana de la glándula de la placa de inserción |
General | |||
Normas | EN 61439-3 | ||
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo) | conforme | ||
Temperatura ambiente | °C | -5 - +40 | |
Grado de Protección | IP43 | ||
Clase de protección | II (totalmente aisladas) | ||
Voltaje de operación nominal | Ue | V AC | 400 |
Frecuencia nominal | f | Hz | 50 |
Características de los materiales | |||
Material | Hoja de acero con recubrimiento en polvo Polystyren (de plástico) | ||
Color | blanco (RAL 9016) | ||
Propiedades de los materiales | |||
Mecánica | |||
Resistencia a los impactos | IK09 |
Datos técnicos para la verificación del diseño | |||
La disipación de calor, a una temperatura ambiente de 35°C, delta T: 20 grados, calculado según la norma IEC 60890 | |||
Recinto Individual para montaje en la pared | PV | CO | 68 |
A partir carcasa para montaje en pared | PV | CO | 66 |
Medio gabinete para montaje en la pared | PV | CO | 63 |
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados, calculado según la norma IEC 60890 | |||
Recinto Individual para montaje en la pared | PV | CO | 137 |
A partir carcasa para montaje en pared | PV | CO | 132 |
Medio gabinete para montaje en la pared | PV | CO | 127 |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | 750 °C; cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | No es relevante para instalaciones interiores. | ||
10.2.5 de Elevación | No se aplica a los cerramientos sin levantar el sida. | ||
10.2.6 impacto Mecánico | IK09 | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | IP43 | ||
10.4 Separaciones y distancias de fuga | Es el panel del generador de la responsabilidad. | ||
10.5 Protección contra descargas eléctricas | Clase de protección 2, por lo tanto no es aplicable. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | Es el panel del generador de la responsabilidad. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Uyo= 400 V AC | ||
10.9.3 tensión soportada de Impulso | 3 kV | ||
10.9.4 Pruebas de cajas de material aislante | No se aplica a las cubiertas de metal. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. | ||
10.13 función Mecánica | Cumple con la norma de producto. |
Gabinete de recintos (EG000011) / Gabinete/armario de distribución (vacío) (EC000261) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería, gabinete Eléctrico, la vivienda, el rack / gabinete Eléctrico (vacío) / armario Eléctrico ([email protected] [AGZ056013]) | |||
Ancho | mm | 800 | |
Altura | mm | 650 | |
Profundidad | mm | 160 | |
Material | De acero | ||
Tipo de superficie | Con la capa del polvo | ||
Color | Blanco | ||
RAL-número de | 9016 | ||
Con placa de montaje | No | ||
Placa de montaje ajustable en profundidad | No | ||
Número de bloqueos | 1 | ||
Instalación de suelo posible | No | ||
La pared de fijación posible | Sí | ||
La pared de construir en | Sí | ||
Poste de fijación | No | ||
Paredes | Sí | ||
Número de puertas | 2 | ||
Adecuado para la métrica de montaje | Sí | ||
Conveniente para al aire libre de set-up | No | ||
En el tejado | No | ||
EMC-versión | Sí | ||
La resistencia al impacto | IK09 | ||
Grado de protección (IP) | IP43 | ||
Con puerta de cristal | No | ||
Con la ventilación de la puerta | No | ||
Con la parte trasera de la puerta | No |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO EATON ENVOLVENTES ES.pdf | 7 Mbytes |
