EATON - MOELLERCaixas e armários pequenos EWK-08061 174657 EATON ELECTRIC EWK-08061 EWK wall-mount enclosure with standard mounting units, 144 SU, IP4..

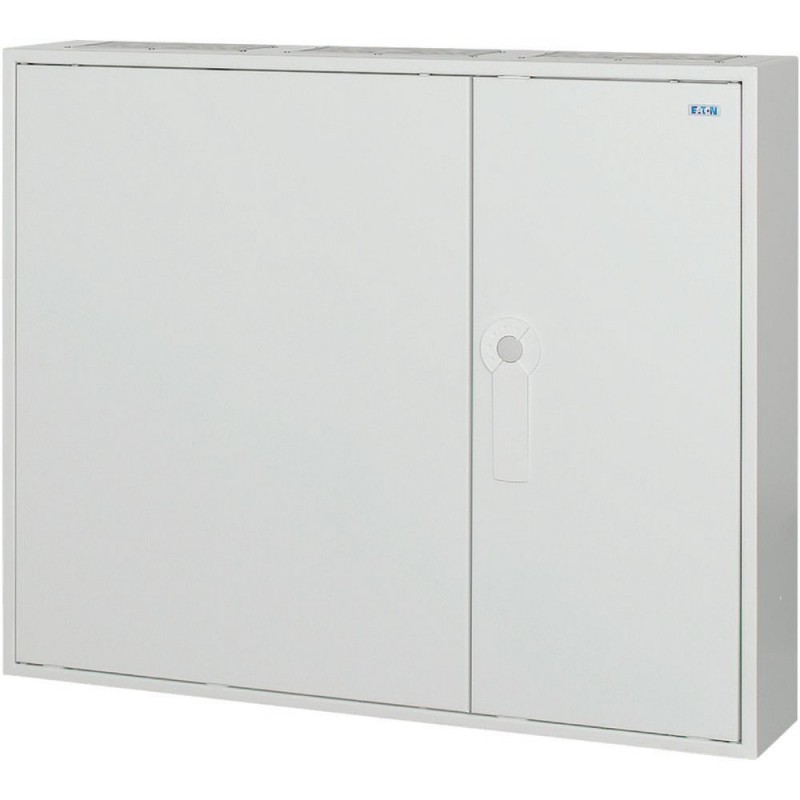

EATON - MOELLER EWK-08061 174657 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

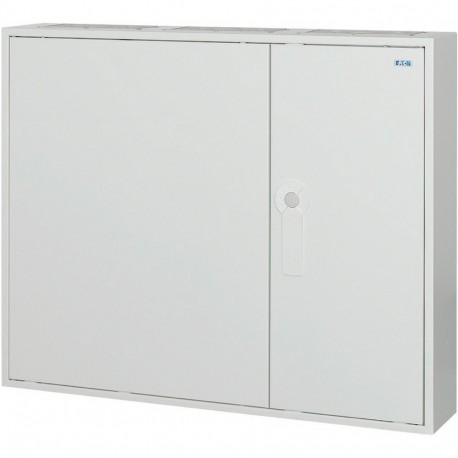

EWK-08061 174657 EATON ELECTRIC EWK-08061 EWK wall-mount enclosure with standard mounting units, 144 SU, IP4..

Referência: EWK-08061

Código: 174657

Fabricante: EATON - MOELLER

Descrição:

EWK-08061 EWK wall-mount enclosure with standard mounting units, 144 SU, IP43, IK09, protection class 2, RAL9016, HxWxB=650x800x160mm
Caixa de parede EWK com unidades de montagem padrão, 144 SU, IP43, IK09, classe de proteção 2, RAL9016, A x L x B = 650x800x160mm
Armário de parede EWK com unidades de montagem padrão, 144 SU para dispositivos DIN modulares, tampa de proteção de plástico, trilhos de montagem em aço galvanizado de alta qualidade, dimensões compactas do gabinete, pois a profundidade é de apenas 160 mm, corrente operacional máxima 160A, para montagem direta na parede, grau de proteção IP43 e resistência ao impacto IK09 de acordo com IEC/EN 62208, Classe de proteção 2, proteção de isolamento, dobradiças ajustáveis para facilitar a troca do manuseio da porta, muito robusto, porta de 2 folhas, sistema de travamento de 3 pontos, 6 inserções de placa de entrada de cabos incluídas, incluindo terminal N: 3x (6x1,5-16mm² + 21x0,75-4mm²), incluindo terminal PE: 3x (6x1,5-16mm² + 21x0,75-4mm²), Cor: Branco RAL9016

Categorias:

  • Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
  • EATON - MOELLER > Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

MAIS INFORMAÇÃO

Entrega do programa
Função básica
 Dispositivo básico
Função do produto
 Instalação de quadros de distribuição
A gama de produtos
 EWK DBO
Design
 Montagem em superfície
Local de instalação
 Interior
Tipo de instalação
 Montagem de superfície
Porta/Aba
 Branco
Grau de Proteção
 IP43
Cor
 Branco
Módulo de rack
 Ferroviário-quadro
Cobertura para proteção contra contato acidental
 Plástico
Linhas
 Contagem 4
Módulo de unidades por linha
 36
Descrição
 IP43
Classe de proteção II
Folha de aço do gabinete branca (RAL 9016)
As entradas de cabos
 As entradas de cabos na parte superior e inferior, a placa traseira
PE e N terminais de design
 Plug-in terminais
PE e N terminais
 Número x área da seção transversal mm2 PE: 3 x 6 x (1.5 - 16)
N: 3 x 21 x (0.75 - 4)
Equipamentos fornecidos
 Gabinete
Instalação de painel para instalação modular de dispositivos de
Neutro/terminal do condutor de protecção
Parafusos de travamento pode ser selado
Dois componentes da membrana glândula placa de inserir
Dados técnicos
Geral
Normas
 PT 61439-3
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
 conformidade com
Temperatura ambiente
 °C -5 - +40
Grau de Proteção
 IP43
Classe de proteção
 II (totalmente isolado)
Tensão nominal de operação
 Ue V AC 400
Frequência nominal
 f Hz 50
As características do Material
Material
 Chapa de aço, revestido a pó
Polystyren (plástico)
Cor
 branca (RAL 9016)
Propriedades do Material
Mecânica
Resistência ao impacto
 IK09
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890
Individual gabinete para montagem em parede
 PV CO 68
Começando gabinete para montagem em parede
 PV CO 66
Médio gabinete para montagem em parede
 PV CO 63
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890
Individual gabinete para montagem em parede
 PV CO 137
Começando gabinete para montagem em parede
 PV CO 132
Médio gabinete para montagem em parede
 PV CO 127
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 750 °C; atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Não são relevantes para instalações interiores.
10.2.5 de Elevação
 Não se aplica aos gabinetes sem levantar a aids.
10.2.6 impacto Mecânico
 IK09
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 IP43
10.4 Folgas e distâncias
 É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
 Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
 É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 Ueu= 400 V CA
10.9.3 tensão de resistência a impuso
 3 kV
10.9.4 Teste de caixas feitas de material isolante
 Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
 Atende a norma de produto.
Dados técnicos ETIM 6.0
Gabinete gabinetes (EG000011) / Gabinete/painéis de gabinete (vazio) (EC000261)
De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, de habitação, de rack / armário Elétrico (vazio) / armário Elétrico (ecl@ss8.1-27-18-01-01 [AGZ056013])
Largura
 mm 800
Altura
 mm 650
Profundidade
 mm 160
Material
 Aço
Tipo de superfície
 Com revestimento do pó
Cor
 Branco
RAL-número
 9016
Com placa de montagem
 Nenhum
Placa de montagem de profundidade ajustável
 Nenhum
Número de bloqueios
 1
Instalação do piso de possíveis
 Nenhum
Fixação à parede possível
 Sim
Parede construir em
 Sim
Pólo de fixação
 Nenhum
Tackable
 Sim
Número de portas
 2
Adequado para montagem métrica
 Sim
Apropriado para ao ar livre de set-up
 Nenhum
Telhado inclinado
 Nenhum
EMC-versão
 Sim
Força de impacto
 IK09
Grau de proteção (IP)
 IP43
Com porta de vidro
 Nenhum
Com porta de ventilação
 Nenhum
Com porta traseira
 Nenhum
Dimensões
IL014004Z EWK gabinetes para trilho DIN-dispositivos montados
>>

ETIM for 174657 Armários/Quadros elétricos (EC000261)

Nome da característicaLargura (EF000008)
Valor da característica800 mm
Nome da característicaAltura (EF000040)
Valor da característica650 mm
Nome da característicaProfundidade (EF000049)
Valor da característica160 mm
Nome da característicaMaterial (EF002169)
Valor da característicaAço
Nome da característicaAcabamento da superfície (EF006569)
Valor da característicaRevestimento em pó
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9016
Nome da característicaIndependente (EF020363)
Valor da característicaNão
Nome da característicaMural com base de chão (EF015208)
Valor da característicaNão
Nome da característicaAdequado para aplicação em paredes (EF000664)
Valor da característicaSim
Nome da característicaModelo de canto (EF020814)
Valor da característicaNão
Nome da característicaMontagem intermédia (EF022994)
Valor da característicaNão
Nome da característicaAcoplável (EF001229)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaPlaca de montagem regulável em profundidade (EF006054)
Valor da característicaNão
Nome da característicaConstrução em parede (EF007536)
Valor da característicaSim
Nome da característicaFixação de poste (EF009582)
Valor da característicaNão
Nome da característicaCom porta (EF009169)
Valor da característicaNão
Nome da característicaNúmero de portas (EF000122)
Valor da característica2
Nome da característicaCom porta de vidro (EF001089)
Valor da característicaNão
Nome da característicaCom porta de ventilação (EF006279)
Valor da característicaNão
Nome da característicaCom porta traseira (EF007381)
Valor da característicaNão
Nome da característicaNúmero de bloqueios (EF000123)
Valor da característica1
Nome da característicaCom topo (EF007965)
Valor da característicaNão
Nome da característicaTampa transparente (EF011401)
Valor da característicaNão
Nome da característicaAdequado para montagem métrica (EF005823)
Valor da característicaSim
Nome da característicaTelhado inclinado (EF009278)
Valor da característicaNão
Nome da característicaPré-puncionada (EF001039)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaNão
Nome da característicaResistência ao impacto (IK) (EF004293)
Valor da característicaIK09
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP43
