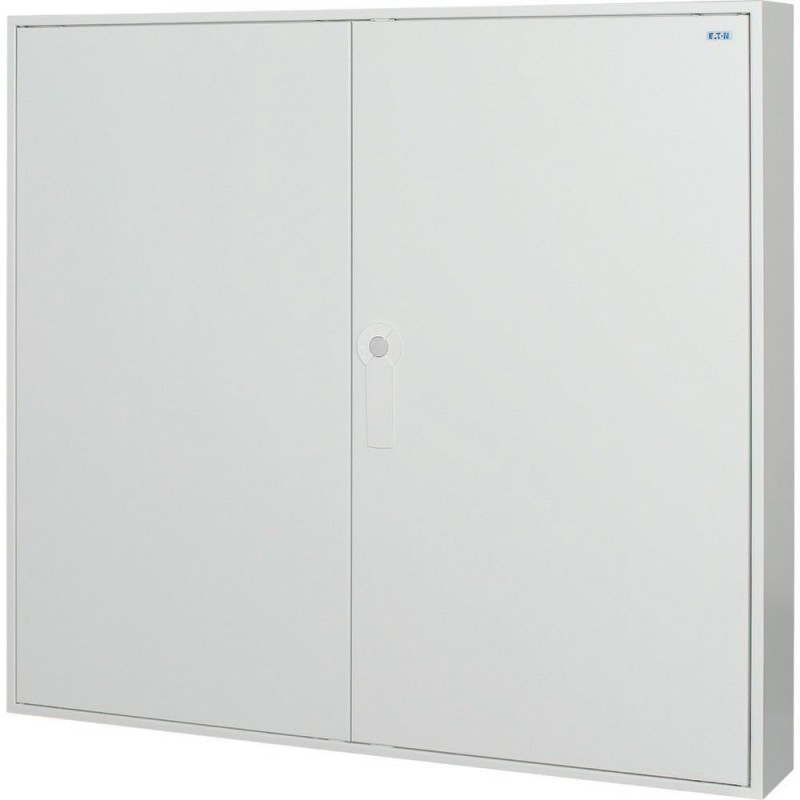

EWK-10091 174666 EATON ELECTRIC Wall M. Encl. EWK W 1050 H 950 D 160
EWK-10091
174666
EATON-MOELLER
Wall M. Encl. EWK W=1050 H=950 D=160
Cajas y pequeños armarios de distribución
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Entrega de programa
La función básica de | Dispositivo básico | ||
La función del producto | Instalación de tableros de distribución | ||
Gama de productos | EWK DBO | ||
Diseño | Montaje en superficie | ||
En el sitio de instalación | Interior | ||
Tipo de instalación | Montaje en superficie | ||
La Puerta/De La Solapa | Blanco | ||
Grado de Protección | IP43 | ||
Color | Blanco | ||
Módulo de rack | Rail-marco | ||
Cubierta de protección contra el contacto accidental | De plástico | ||
Filas | Contar | 6 | |
Módulo de unidades por fila | 48 | ||
Descripción | IP43 Clase de protección II Hoja de acero de la carcasa de color blanco (RAL 9016) | ||
Entradas de Cable | Las entradas de cables en la parte superior y la parte inferior, la parte posterior de la placa de | ||
PE y N terminales de diseño | El Plug-in de terminales | ||
PE y N terminales | Número x de área de sección transversal | mm2 | PE: 4 x 6 x (1.5 - 16) N: 4 x 21 x (0.75 - 4) |
Los equipos suministrados | Recinto Instalación de panel modular de la instalación de los dispositivos de Neutro y conductor de protección terminal Tornillos de bloqueo pueden ser sellados Dos componentes de la membrana de la glándula de la placa de inserción |
Datos técnicos
| General | |||
Normas | EN 61439-3 | ||
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo) | conforme | ||
Temperatura ambiente | °C | -5 - +40 | |
Grado de Protección | IP43 | ||
Clase de protección | II (totalmente aisladas) | ||
Voltaje de operación nominal | Ue | V AC | 400 |
Frecuencia nominal | f | Hz | 50 |
| Características de los materiales | |||
Material | Hoja de acero con recubrimiento en polvo Polystyren (de plástico) | ||
Color | blanco (RAL 9016) | ||
| Propiedades de los materiales | |||
Mecánica | |||
Resistencia a los impactos | IK09 | ||
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño | |||
La disipación de calor, a una temperatura ambiente de 35°C, delta T: 20 grados, calculado según la norma IEC 60890 | |||
Recinto Individual para montaje en la pared | PV | CO | 88 |
A partir carcasa para montaje en pared | PV | CO | 87 |
Medio gabinete para montaje en la pared | PV | CO | 86 |
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados, calculado según la norma IEC 60890 | |||
Recinto Individual para montaje en la pared | PV | CO | 177 |
A partir carcasa para montaje en pared | PV | CO | 174 |
Medio gabinete para montaje en la pared | PV | CO | 172 |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | 750 °C; cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | No es relevante para instalaciones interiores. | ||
10.2.5 de Elevación | No se aplica a los cerramientos sin levantar el sida. | ||
10.2.6 impacto Mecánico | IK09 | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | IP43 | ||
10.4 Separaciones y distancias de fuga | Es el panel del generador de la responsabilidad. | ||
10.5 Protección contra descargas eléctricas | Clase de protección 2, por lo tanto no es aplicable. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | Es el panel del generador de la responsabilidad. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Uyo= 400 V AC | ||
10.9.3 tensión soportada de Impulso | 3 kV | ||
10.9.4 Pruebas de cajas de material aislante | No se aplica a las cubiertas de metal. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. | ||
10.13 función Mecánica | Cumple con la norma de producto. |
Datos técnicos ETIM 6.0
| Gabinete de recintos (EG000011) / Gabinete/armario de distribución (vacío) (EC000261) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería, gabinete Eléctrico, la vivienda, el rack / gabinete Eléctrico (vacío) / armario Eléctrico ([email protected] [AGZ056013]) | |||
Ancho | mm | 1050 | |
Altura | mm | 950 | |
Profundidad | mm | 160 | |
Material | De acero | ||
Tipo de superficie | Con la capa del polvo | ||
Color | Blanco | ||
RAL-número de | 9016 | ||
Con placa de montaje | No | ||
Placa de montaje ajustable en profundidad | No | ||
Número de bloqueos | 1 | ||
Instalación de suelo posible | No | ||
La pared de fijación posible | Sí | ||
La pared de construir en | Sí | ||
Poste de fijación | No | ||
Paredes | Sí | ||
Número de puertas | 2 | ||
Adecuado para la métrica de montaje | Sí | ||
Conveniente para al aire libre de set-up | No | ||
En el tejado | No | ||
EMC-versión | Sí | ||
La resistencia al impacto | IK09 | ||
Grado de protección (IP) | IP43 | ||
Con puerta de cristal | No | ||
Con la ventilación de la puerta | No | ||
Con la parte trasera de la puerta | No | ||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON ENVOLVENTES ES.pdf | 7 Mbytes |
|
