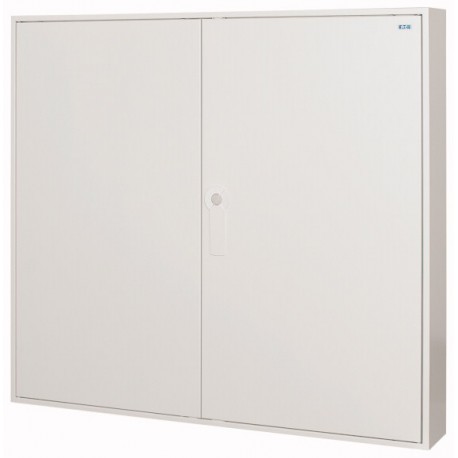

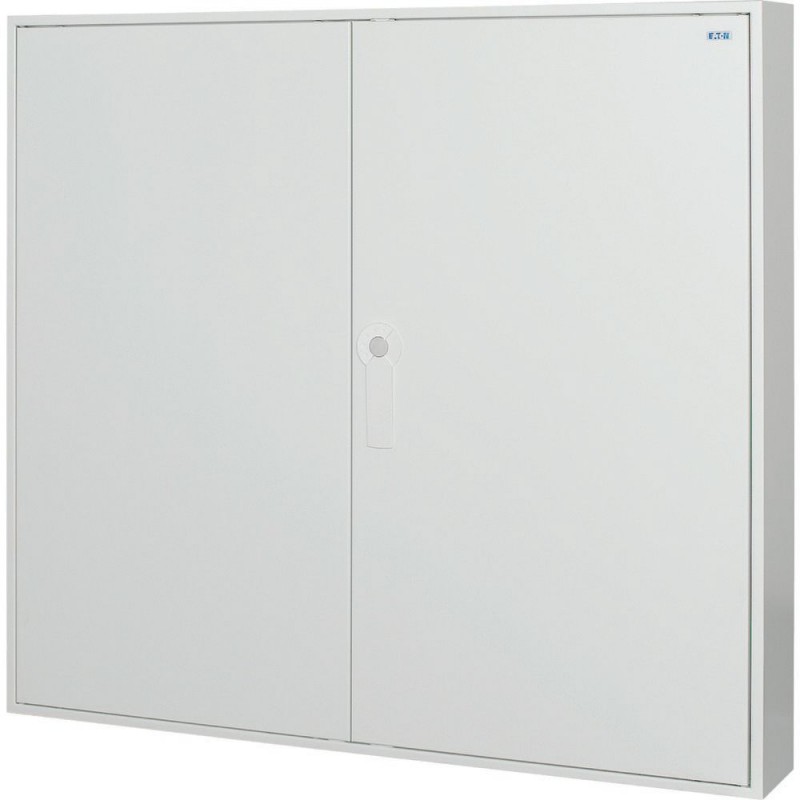

EWK-10091 174666 EATON ELECTRIC EWK-10091 EWK wall-mount enclosure with standard mounting units, 288 SU, IP4..
EWK-10091
174666
EATON-MOELLER
EWK-10091 EWK wall-mount enclosure with standard mounting units, 288 SU, IP43, IK09, protection class 2, RAL9016, HxWxB=950x1050x160mm
Caixa de parede EWK com unidades de montagem padrão, 288 SU, IP43, IK09, classe de proteção 2, RAL9016, A x L x B = 950x1050x160mm
Armário de parede EWK com unidades de montagem padrão, 288 SU para dispositivos DIN modulares, tampa plástica protetora, trilhos de montagem feitos de aço galvanizado de alta qualidade, dimensões compactas do invólucro, pois a profundidade é de apenas 160 mm, corrente operacional máxima nominal 160A, para montagem direta na parede, grau de proteção IP43 e resistência ao impacto IK09 de acordo com IEC/EN 62208, Classe de proteção 2, proteção de isolamento, dobradiças ajustáveis para facilitar a troca do manuseio da porta, muito robusto, porta de 2 folhas, sistema de travamento de 3 pontos, 8 inserções de placa de entrada de cabos incluídas, incluindo terminal N: 4x (6x1,5-16mm² + 21x0,75-4mm²), incluindo terminal PE: 4x (6x1,5-16mm² + 21x0,75-4mm²), Cor: Branco RAL9016
Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)
Caixas e armários pequenos
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Função básica | Dispositivo básico | ||
Função do produto | Instalação de quadros de distribuição | ||
A gama de produtos | EWK DBO | ||
Design | Montagem em superfície | ||
Local de instalação | Interior | ||
Tipo de instalação | Montagem de superfície | ||
Porta/Aba | Branco | ||
Grau de Proteção | IP43 | ||
Cor | Branco | ||
Módulo de rack | Ferroviário-quadro | ||
Cobertura para proteção contra contato acidental | Plástico | ||
Linhas | Contagem | 6 | |
Módulo de unidades por linha | 48 | ||
Descrição | IP43 Classe de proteção II Folha de aço do gabinete branca (RAL 9016) | ||
As entradas de cabos | As entradas de cabos na parte superior e inferior, a placa traseira | ||
PE e N terminais de design | Plug-in terminais | ||
PE e N terminais | Número x área da seção transversal | mm2 | PE: 4 x 6 x (1.5 - 16) N: 4 x 21 x (0.75 - 4) |
Equipamentos fornecidos | Gabinete Instalação de painel para instalação modular de dispositivos de Neutro/terminal do condutor de protecção Parafusos de travamento pode ser selado Dois componentes da membrana glândula placa de inserir |
| Geral | |||
Normas | PT 61439-3 | ||
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho) | conformidade com | ||
Temperatura ambiente | °C | -5 - +40 | |
Grau de Proteção | IP43 | ||
Classe de proteção | II (totalmente isolado) | ||
Tensão nominal de operação | Ue | V AC | 400 |
Frequência nominal | f | Hz | 50 |
| As características do Material | |||
Material | Chapa de aço, revestido a pó Polystyren (plástico) | ||
Cor | branca (RAL 9016) | ||
| Propriedades do Material | |||
Mecânica | |||
Resistência ao impacto | IK09 | ||
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 88 |
Começando gabinete para montagem em parede | PV | CO | 87 |
Médio gabinete para montagem em parede | PV | CO | 86 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 177 |
Começando gabinete para montagem em parede | PV | CO | 174 |
Médio gabinete para montagem em parede | PV | CO | 172 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | 750 °C; atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK09 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP43 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | Classe de protecção 2, portanto, não aplicável. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 400 V CA | ||
10.9.3 tensão de resistência a impuso | 3 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Gabinete gabinetes (EG000011) / Gabinete/painéis de gabinete (vazio) (EC000261) | |||
| De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, de habitação, de rack / armário Elétrico (vazio) / armário Elétrico ([email protected] [AGZ056013]) | |||
Largura | mm | 1050 | |
Altura | mm | 950 | |
Profundidade | mm | 160 | |
Material | Aço | ||
Tipo de superfície | Com revestimento do pó | ||
Cor | Branco | ||
RAL-número | 9016 | ||
Com placa de montagem | Nenhum | ||
Placa de montagem de profundidade ajustável | Nenhum | ||
Número de bloqueios | 1 | ||
Instalação do piso de possíveis | Nenhum | ||
Fixação à parede possível | Sim | ||
Parede construir em | Sim | ||
Pólo de fixação | Nenhum | ||
Tackable | Sim | ||
Número de portas | 2 | ||
Adequado para montagem métrica | Sim | ||
Apropriado para ao ar livre de set-up | Nenhum | ||
Telhado inclinado | Nenhum | ||
EMC-versão | Sim | ||
Força de impacto | IK09 | ||
Grau de proteção (IP) | IP43 | ||
Com porta de vidro | Nenhum | ||
Com porta de ventilação | Nenhum | ||
Com porta traseira | Nenhum | ||
| Característica | Valor |
|---|---|
| Largura (EF000008) | 1050 mm |
| Altura (EF000040) | 950 mm |
| Profundidade (EF000049) | 160 mm |
| Material (EF002169) | Aço |
| Acabamento da superfície (EF006569) | Revestimento em pó |
| Cor (EF000007) | Branco |
| Número RAL (EF000116) | 9016 |
| Independente (EF020363) | Não |
| Mural com base de chão (EF015208) | Não |
| Adequado para aplicação em paredes (EF000664) | Sim |
| Modelo de canto (EF020814) | Não |
| Montagem intermédia (EF022994) | Não |
| Acoplável (EF001229) | Sim |
| Com tampa de montagem (EF000118) | Não |
| Placa de montagem regulável em profundidade (EF006054) | Não |
| Construção em parede (EF007536) | Sim |
| Fixação de poste (EF009582) | Não |
| Com porta (EF009169) | Não |
| Número de portas (EF000122) | 2 |
| Com porta de vidro (EF001089) | Não |
| Com porta de ventilação (EF006279) | Não |
| Com porta traseira (EF007381) | Não |
| Número de bloqueios (EF000123) | 1 |
| Com topo (EF007965) | Não |
| Tampa transparente (EF011401) | Não |
| Adequado para montagem métrica (EF005823) | Sim |
| Telhado inclinado (EF009278) | Não |
| Pré-puncionada (EF001039) | Não |
| Versão EMC (EF001062) | Não |
| Resistência ao impacto (IK) (EF004293) | IK09 |
| Grau de proteção (IP) (EF005474) | IP43 |
