> >>STZ0,16(*/*) 914763 ELECTRIC Transformador de mando 160 VA Monofásico Tensión personalizable
Anterior producto Siguiente producto

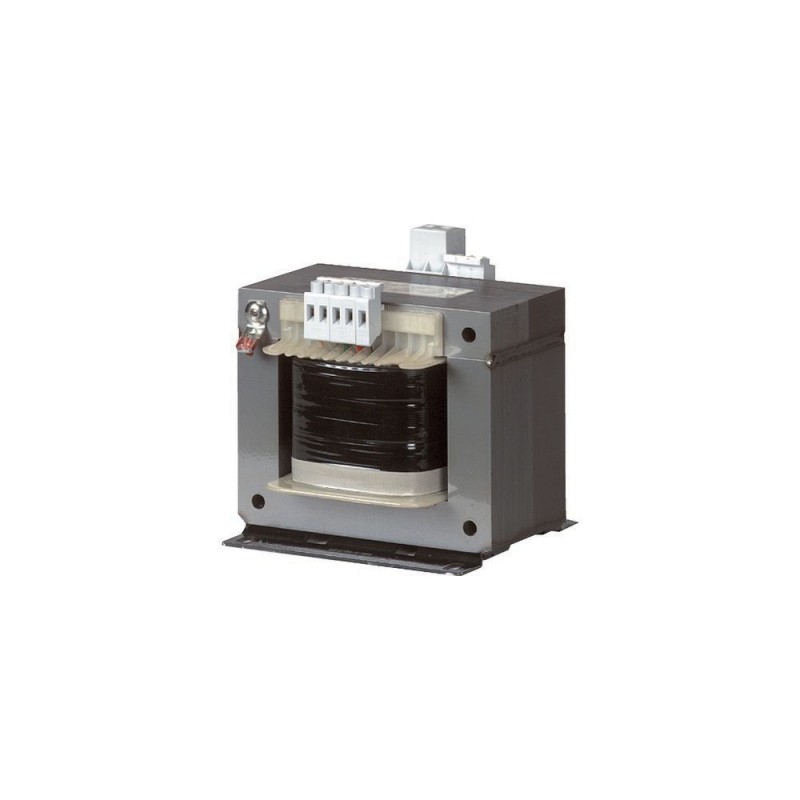

STZ0,16(*/*) 914763 EATON ELECTRIC Transformador de mando 160 VA Monofásico Tensión personalizable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

STZ0,16(*/*) 914763 EATON ELECTRIC Transformador de mando 160 VA Monofásico Tensión personalizable

STZ0,16(*/*)

914763

-

EATON-MOELLER

Transformador de mando; 160 VA; Monofásico; Tensión personalizable

Transformador de control, 0,16 kVA, tensión nominal de entrada 50 – 950 ± 5 % V, tensión de salida nominal 12 – 1000 V

Más detalles


Interruptores de baja tensión > Transformador de control monofásico

Transformadores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $182.90
Precio unitario: $182.90

Cantidad Precio
1+$182.90
2+$160.56
4+$146.17
5+$142.76
7+$140.23
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Transformador de Control, 0.16 kVA, tensión Nominal de entrada tensión 50 – 950 ± 5 % V, tensión de salida Nominal 12 – 1000 V
Transformador de Control, gama de Producto: Single-control de fase de los transformadores de SAN..., función Básica: una Sola fase de control, el aislamiento y la seguridad de los transformadores de ITS, STZ, Nominal voltaje de entrada: 50 – 950 ± 5 % V, tensión Nominal de salida: 12 – 1000 V, potencia Nominal: 0.16 kVA, de Corto tiempo de clasificación: 0.36 kVA, Grado de Protección: IP00, Normas Construido y probado para: IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Parte 2-2, VDE 0570 Parte 2-6 (transformadores de seguridad), VDE 0570 Parte 2-4 (transformador de aislamiento), Adecuado para el uso a: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100, Parte 410

Programa de entrega

Gama de productos
Solo control de fase de los transformadores de SAN...
La función básica de
De una sola fase de control, el aislamiento y la seguridad de los transformadores de ITS, STZ
Tensión nominal de entrada tensión de
50 – 950 ± 5 % V
Tensión nominal de salida
12 – 1000 V
Potencia nominal
0.16 kVA
Corto tiempo de clasificación
0.36 kVA
Cu factor de
0,40 kg
Notas
  • Los transformadores con el rango de tensiones de salida ≦ 50 V puede ser utilizado como transformadores de seguridad IEC/EN 61558.
  • UL/CSA sólo hasta la primaria y secundaria 600 V (incl. pulsación).

Al realizar el pedido, el tipo de referencia debe incluir la siguiente información:

STZ0,06(*/*)

1 de comodín ≙ voltaje Nominal de entrada

2º comodín ≙ tensión Nominal de salida

Ejemplo de pedido
  • Parte deseada no. STZ0,06
  • Deseado nominal de la tensión de entrada 230 V
  • Deseado de salida nominal tensión de 12 V

El tipo correcto de referencia es

STZ0,06(230/12)

Adicional tomas ￫ 931897

Datos técnicos

General
NormasConstruido y probado para
IEC/EN 61558-2-2/2-4/2-6
VDE 0570 Parte 2-2
VDE 0570 Parte 2-6 (transformadores de seguridad)
VDE 0570 Parte 2-4 (transformador de aislamiento)
NormasConveniente para el uso a
IEC/EN 60204-1, ÖVE-EN 13
VDE 0113, VDE 0100, Parte 410
Temperatura ambiente
-25 - 40
Características
Terminaciones
● (< 63 A)
Conexión de zapatas
● (< 63 A)
Clase de aislamiento
B
Frecuencia nominal
50 - 60 Hz
Primaria tocar
± 5 %
Grado de Protección
IP00
Devanados separados
●
Totalmente vacío impregnado
●
Aislamiento reforzado
●
Deber de calificación del factor de
100 % DF
Características eléctricas
Nota
Lo siguiente se aplica para la no-pérdida de carga, corto circuito loss (pérdidas de cobre), de corto circuito tensión y los valores de eficiencia: todos los detalles se refieren a una temperatura de 20 °C
Peso Total
2.3 kg
Pérdidas sin carga
9 W
Corto-circuito pérdidas
12 W
Cortocircuito voltaje
6.6 %
La eficiencia
0.88

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
21 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Un control de fase del transformador (EC002486)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Transformador, convertidor, la bobina / de Control / transformador de Un control de fase del transformador ([email protected] [AAB620015])
Construido como transformador de seguridad
Sí
Construido como transformador de aislamiento
Sí
Construido como el ahorro de energía del transformador
No
Tensión primaria 1
50 - 950 V
Tensión primaria 2
50 - 950 V
Tensión primaria 3
50 - 950 V
Tensión primaria 4
50 - 950 V
Tensión primaria 5
50 - 950 V
Tensión primaria 6
50 - 950 V
Tensión primaria 7
0 - 0 V
Tensión primaria 8
0 - 0 V
Tensión primaria 9
0 - 0 V
Tensión primaria 10
0 - 0 V
El voltaje secundario 1
12 - 1000 V
El voltaje secundario 2
12 - 1000 V
El voltaje secundario 3
12 - 1000 V
La tensión secundaria 4
12 - 1000 V
El voltaje secundario 5
12 - 1000 V
El voltaje secundario 6
12 - 1000 V
La tensión secundaria 7
0 - 0 V
El voltaje secundario 8
0 - 0 V
El voltaje secundario 9
0 - 0 V
El voltaje secundario 10
0 - 0 V
La potencia aparente nominal
100 VA
Tipo de material aislante acc. IEC 85
B
Corto-circuito a prueba de
No
Relación de corto circuito tensión
6.6 %
Ancho
85 mm
Altura
103 mm
Profundidad
97 mm
Grado de protección (IP)
IP00
Anillo de núcleo
No
Adecuado para el montaje en PCB
No
Modular versión
No
Material Conductor
Cobre

Aprobaciones

Normas De Producto
UL 506; UL5085-1; UL 5085-2; CSA-C22.2 Nº 66; CSA-C22.2 Nº de 66,1-06; CSA-C22.2 Nº 66.2-06; IEC/EN 61558-2-2; marcado CE
UL File No.
E167225
UL Categoría de Control No.
XPTQ2, XPTQ8
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
–
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP00, UL/CSA Tipo: -

Dimensiones

390X077
① Conexión de zapatas
② Con las ITS/STZ0.06 ... 0.16 conexión a tierra en la parte inferior
③ El mayor voltaje nominal de operación se aplica
