> EATON - MOELLER series>Transformadores >STZ8,3(*/*) 201062 Y7-201062 ELECTRIC Transformador de mando 8.3 k VA Monofásico Tensión personalizable
ANUNCIAR
Anterior producto Siguiente producto

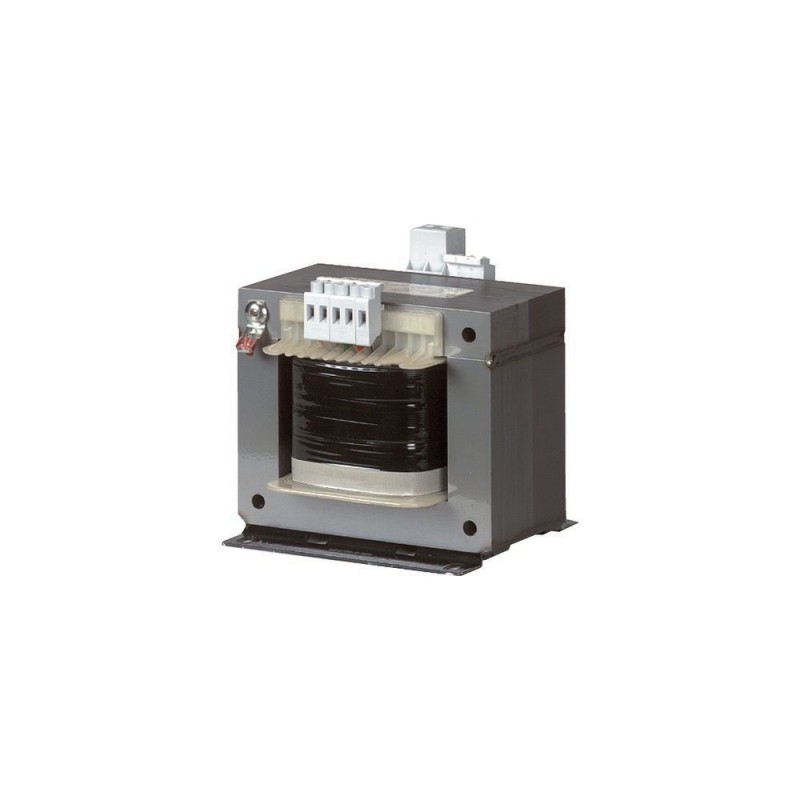

STZ8,3(*/*) 201062 Y7-201062 EATON ELECTRIC Transformador de mando 8.3 k VA Monofásico Tensión personalizable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

STZ8,3(*/*) 201062 Y7-201062 EATON ELECTRIC Transformador de mando 8.3 k VA Monofásico Tensión personalizable

STZ8,3(*/*)

201062

Y7-201062

EATON-MOELLER

Transformador de mando, 8.3 k VA, Monofásico, Tensión personalizable

Eaton Moeller® series STZ Control transformer, 8.3 kVA, Rated input voltage 50 – 950 ± 5 % V, Rated output voltage 12 – 1000 V

Transformador de control, Gama de productos: Transformadores de control monofásicos ST..., Función básica: Transformadores monofásicos de control, aislamiento y seguridad STI, STZ, Tensión nominal de entrada: 50 – 950 ± 5 % V, Tensión nominal de salida: 12 – 1000 V, Potencia nominal: 8,3 kVA, Reducción del tiempo: 21 kVA, Grado de protección: IP00, Normas Construido y probado según: IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Parte 2-2, VDE 0570 Parte 2-6 (transformadores de seguridad), VDE 0570 Parte 2-4 (transformador de aislamiento), Adecuado para su uso a: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Más detalles


Componentes industriales de baja tensión > Transformador de control monofásico

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $2,419.34
Precio unitario: $2,419.34
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series STZ Control transformer
Catalog Number
201062
Product Length/Depth
244 mm
Product Height
374 mm
Product Width
260 mm
Product Weight
55 kg
Certifications
VDE 0570 Part 2-2
CE
VDE 0570 Part 2‐6 (safety transformers)
IEC/EN 60204-1, ÖVE-EN 13
IEC/EN 61558-2-2
VDE 0113, VDE 0100 Part 410
UL Category Control No.: XPTQ2, XPTQ8
IEC/EN 61558-2-2/2-4/2-6
VDE 0570 Part 2-4 (isolating transformer)
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C
Model Code
STZ8,3(*/*)

Product specifications

Type
Single-phase control, isolating and safety transformer
Features
Separate windings
Fully Vacuum-impregnated
Reinforced insulation
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Apparent power
8300 VA
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
No-load losses
65 W
Primary voltage 1 - max
950 V
Primary voltage 1 - min
50 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
950 V
Primary voltage 2 - min
50 V
Primary voltage 3 - max
950 V
Primary voltage 3 - min
50 V
Primary voltage 4 - max
950 V
Primary voltage 4 - min
50 V
Primary voltage 5 - max
950 V
Primary voltage 5 - min
50 V
Primary voltage 6 - max
950 V
Built as
Safety transformer
Isolating transformer
Conductor material
Copper
Degree of protection
IP00
Connection lug
Yes for < 63 A
Connection type
Terminations, < 63 A
Duty factor
100 %
Insulation material type (IEC 85)
B
Efficiency
97 %
Relative short-circuit voltage
4 %
Suitable for
Branch circuits, (UL/CSA)
Insulation class
B
Primary tapping
± 5 %
Primary voltage 6 - min
50 V
Primary voltage 7 - max
0 V
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated frequency - max
60 Hz
Rated frequency - min
50 Hz
Rated operational current for specified heat dissipation (In)
0 A
Rated power
8.3 VA
Secondary voltage 1 - max
1000 V
Secondary voltage 1 - min
12 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
1000 V
Secondary voltage 2 - min
12 V
Secondary voltage 3 - max
1000 V
Secondary voltage 3 - min
12 V
Secondary voltage 4 - max
1000 V
Product category
Single-phase control transformers ST
Secondary voltage 4 - min
12 V
Secondary voltage 5 - max
1000 V
Secondary voltage 5 - min
12 V
Secondary voltage 6 - max
1000 V
Secondary voltage 6 - min
12 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-circuit losses
200 W
Short-time rating
21 kVA
Static heat dissipation, non-current-dependent Pvs
265 W
Voltage rating - max
600 V
Power consumption in standby mode
6 W

ETIM for 201062 Interruptores de baja tensión (EC002486)
Característica Valor
Ejecutado como transformador de seguridad (EF007235) Sí
Ejecutado como transformador de separación (EF007238) Sí
Ejecutado como transformador de ahorro (EF007005) No
Tensión primaria 1 (EF006125) 50 V
Tensión primaria 2 (EF006126) 50 V
Tensión primaria 3 (EF006127) 50 V
Tensión primaria 4 (EF007410) 50 V
Tensión primaria 5 (EF007411) 50 V
Tensión primaria 6 (EF007412) 50 V
Tensión primaria 7 (EF007413) 0 V
Tensión primaria 8 (EF007414) 0 V
Tensión primaria 9 (EF007415) 0 V
Tensión primaria 10 (EF007409) 0 V
Tensión secundaria 1 (EF007472) 12 V
Tensión secundaria 2 (EF007474) 12 V
Tensión secundaria 3 (EF007475) 12 V
Tensión secundaria 4 (EF007476) 12 V
Tensión secundaria 5 (EF007477) 12 V
Tensión secundaria 6 (EF007478) 12 V
Tensión secundaria 7 (EF007479) 0 V
Tensión secundaria 8 (EF007480) 0 V
Tensión secundaria 9 (EF007481) 0 V
Tensión secundaria 10 (EF007473) 0 V
Potencia aparente nominal (EF008864) 8300 VA
Consumo en modo de espera (EF012331) 6 W
Tipo de material de aislamiento según IEC 85 (EF007299) B
Protección contra cortocircuitos (EF007332) No
Tensión de cortocircuito relativa Uk (EF007452) 4 %
Anchura (EF000008) 260 mm
Altura (EF000040) 374 mm
Profundidad (EF000049) 244 mm
Grado de protección (IP) (EF005474) IP00
Núcleo anular (EF006170) No
Apto para montaje en PCB (EF006157) No
Apto para instalación en serie (EF001126) No
Material del conductor (EF001622) Cobre

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
