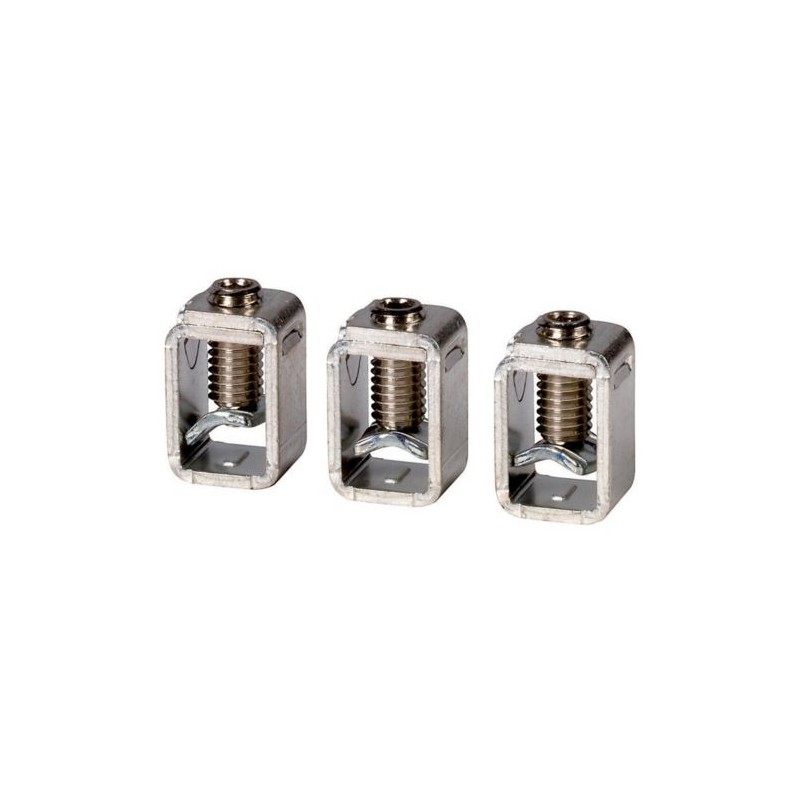

+NZM3-XKCU 262245 Y7-262245 EATON ELECTRIC Terminal brida, 3P, inferior hasta 630A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+NZM3-XKCU 262245 Y7-262245 EATON ELECTRIC Terminal brida, 3P, inferior hasta 630A

+NZM3-XKCU

262245

Y7-262245

EATON-MOELLER

Terminal brida, 3P, inferior hasta 630A

Terminal de caja, 3p, inferior hasta 630A

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: nº de pieza. sufijo y n.º de pieza. Contienen piezas para un lado del disyuntor en la parte superior o inferior para disyuntores de 3 o 4 polos. Kit de conversión para disyuntor con conexión por tornillo. Instalado dentro de la carcasa del interruptor. O = para encajar en la parte superior. U = para encajar en la parte inferior. U e ≧ 525 VCA. utilice la cubierta NZM3(-4)-XKSA. Utilice férulas con conductores flexibles y altamente flexibles., observe la capacidad limitada del terminal a través del manguito. Se puede utilizar para: NZM3 (-4), PN3 (-4), N (N / O) 3 (-4)

Más detalles


Componentes industriales de baja tensión > Juego de cables para disyuntor

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Caja terminal, 3p, parte inferior hasta 630A
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: parte no. sufijo y parte no. contiene piezas para un interruptor lateral en la parte superior o inferior de 3 o 4 polos interruptores de circuito. Kit de conversión para el bréiquer de circuito con conexión de tornillo. Instalado dentro de la caja del interruptor. O = para el montaje en la parte superior. U = para el montaje en la parte inferior. U e ≧ 525 VAC. uso NZM3(-4)-XKSA de la cubierta. El uso de férulas flexibles y altamente conductores flexibles., observar la limitada capacidad del terminal a través de la manga. Puede ser utilizado para: NZM3(-4), PN3(-4), N(N/S)3(-4)

Programa de entrega

Número de conductores
De 3 polos
Accesorios
Caja terminal
Corriente nominal [In]
≦ 630 a
Para el uso con
NZM3(-4), PN3(-4), N(S)3(-4)
Posición de montaje
Colocado en la parte inferior
Terminal de capacidades
Tipo de conductorCu/Al cable
Cable Cu
Terminal de capacidadesflexible
1 x 35 ... 240
2 x 16 ... 120 mmDos
AWG/kcmil
1 x 2 ... 500 mmDos
Terminal de capacidades
Cu tira (número de segmentos x ancho x segmento de espesor)
hasta 500:
min. 6 x 16 x 0.8
max. 10 x 24 x 1.0
O
max. 11 x 21 x 1.0
630: 10 x 24 x 1.0 + 5 x 24 x 1.0 oder (2 x) 8 x 24 x 1.0 mmDos
Notas

Tipo de sufijo y el tipo contienen piezas para un interruptor lateral en la parte superior o inferior de 3 o 4 polos interruptores de circuito.

Kit de conversión para el bréiquer de circuito con conexión de tornillo.

Instalado dentro de la caja del interruptor

O = para el montaje en la parte superior

U = para el montaje en la parte inferior

Ue≧ 525 V AC:

  • Uso NZM3(-4)-XKSA de la cubierta.

Uso flexible y altamente conductores flexibles de virolas, nota al máximo. capacidad del terminal cuando el uso de férulas.

Datos técnicos

General
Posición de montaje
Colocado en la parte inferior

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Cableado conjunto para poder interruptor de circuito (EC002050)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Cableado conjunto de interruptor de circuito ([email protected] [ACN957011])
Adecuado para el número de polos
Tres
Modelo
Otros

Aprobaciones

Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947, marcado CE
UL File No.
E31593
UL Categoría de Control No.
DIHS
Archivo CSA No.
Cero veintidos mil ochenta y seis
América Del Norte Certificación
En la lista UL, certificación CSA
Adecuado para
Consulte el componente principal de la información

Dimensiones

123X340

ETIM for 262245 Interruptores de baja tensión (EC002050)
Característica Valor
Apto para varios polos (EF001589) 3
Modelo (EF000010) Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
