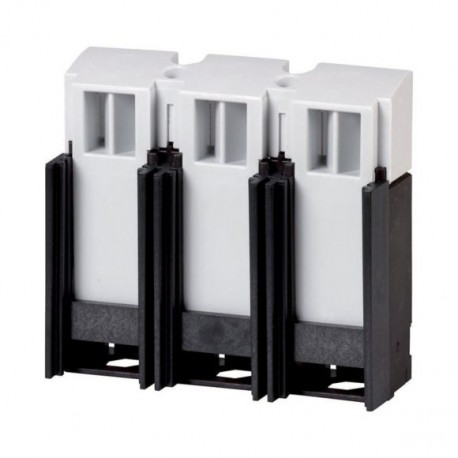

+NZM2-XKR4O 281664 Y7-281664 EATON ELECTRIC Conexión trasera, 3.5mm, 3P, superior Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+NZM2-XKR4O 281664 Y7-281664 EATON ELECTRIC Conexión trasera, 3.5mm, 3P, superior

+NZM2-XKR4O

281664

Y7-281664

EATON-MOELLER

Conexión trasera, 3.5mm, 3P, superior

Conexión, en la parte trasera, 3,5 mm, 3p, superior

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: nº de pieza. sufijo y n.º de pieza. Contienen piezas para un lado del disyuntor en la parte superior o inferior para disyuntores de 3 o 4 polos. O = para encajar en la parte superior. U = para encajar en la parte inferior. Se puede utilizar para: NZM2, PN2, N(S)2

Más detalles


Componentes industriales de baja tensión > Juego de cables para disyuntor

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


La conexión, en la parte trasera, 3.5 mm, 3p, superior
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: parte no. sufijo y parte no. contiene piezas para un interruptor lateral en la parte superior o inferior de 3 o 4 polos interruptores de circuito. O = para el montaje en la parte superior. U = para el montaje en la parte inferior. Puede ser utilizado para: NZM2, PN2, N(S)2

Programa de entrega

Información de pedido
Al realizar el pedido con el dispositivo básico
Gama de productos
60 mm sistema
La función básica de
Bloque de conexión para componentes adaptadores
Accesorios
Bloque de conexión
Número de polos
De 3 polos
Número de conductores
De 3 polos
Para NZM2 componente adaptador de conexión en la parte superior
Corriente de operación nominal [Ie]
250 Un
Cu factor de
0,00 kg
Para el uso con
NZM2,
PN2,
N(S)2
Para el uso con
para NZM2, NZM3 componente adaptador de Wöhner
Posición de montaje
Coloca por encima de
Notas

Requerido para el componente de adaptadores y los conmutadores de la conexión en la parte posterior; ver los adaptadores de dispositivos 104555 y 104556 para un ejemplo.

O = Montados en la parte superior

U = colocado en la parte inferior

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Cableado conjunto para poder interruptor de circuito (EC002050)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Cableado conjunto de interruptor de circuito ([email protected] [ACN957011])
Adecuado para el número de polos
Tres
Modelo
Otros

Aprobaciones

Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947-2, marcado CE
UL File No.
E31593
UL Categoría de Control No.
DIVQ
Archivo CSA No.
Cero veintidos mil ochenta y seis
CSA Clase No.
1432-01
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
Sí
Adecuado para
Circuitos de alimentación, circuitos
Limitación De La Corriente En El Disyuntor
Sí
Max. Clasificación De Voltaje
480Y/277 V
Grado de Protección
IEC: IP20; UL/CSA Tipo: -

ETIM for 281664 Interruptores de baja tensión (EC002050)
Característica Valor
Apto para varios polos (EF001589) 3
Modelo (EF000010) Otros
