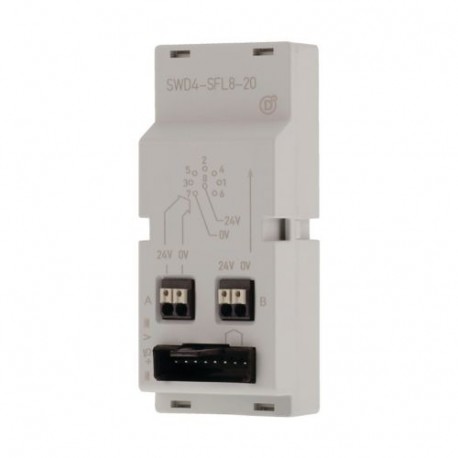

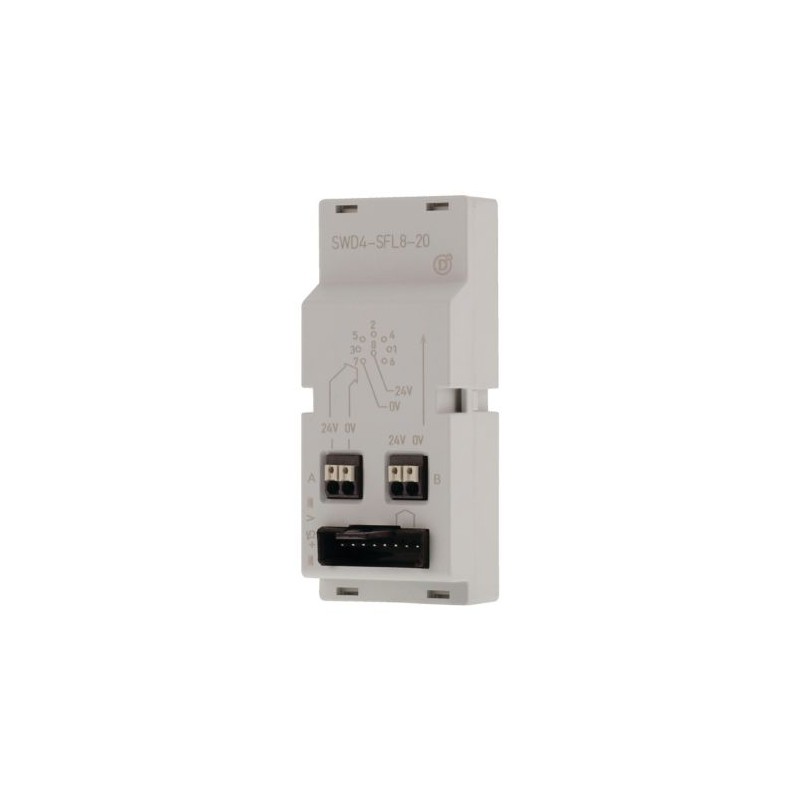

SWD4-SFL8-20 121380 Y7-121380 EATON ELECTRIC Adaptador SWDT Para conversión de cable plano a cable redondo 8.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SWD4-SFL8-20 121380 Y7-121380 EATON ELECTRIC Adaptador SWDT Para conversión de cable plano a cable redondo 8..

SWD4-SFL8-20

121380

Y7-121380

EATON-MOELLER

Adaptador SWDT, Para conversión de cable plano a cable redondo, 8 polos

Eaton SWD4 Switch cabinet bushing, SmartWire-DT, flat to round cable, socket

Casquillo de armario de distribución SmartWire-DT, transición de cable plano SWD a cable redondo, cable de doble conductor enchufable, es posible un alimentador de voltaje de control adicional para el arrancador de motor y el contactor, adecuado para espesores de pared de hasta 4 mm, grado de protección IP67, dimensiones de perforación 18,5 mm, conexión de cable plano SWD con terminal de cuchilla SWD4-8MF2 de 8 polos, cable redondo de conexión a través de enchufe

Más detalles


Controladores industriales (PLC) > Accesorios para controladores

Smartwire Darwin

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $111.91
Precio unitario: $111.91
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton SWD4 Accessory Switch cabinet bushing
Catalog Number
121380
EAN
4015081192090
Product Length/Depth
41 mm
Product Height
83 mm
Product Width
35 mm
Product Weight
0.045 kg
Certifications
UL File No.: E29184
EN 50178
CSA File No.: 2324643
UL
CSA
CSA Class No.: 3211-07
IEC/EN 61131-2
UL Category Control No.: NKCR
Model Code
SWD4-SFL8-20

General

Degree of protection
IP20
IP20 (according to IEC/EN 60529, EN 50178, VBG 4)
Product category
SmartWire-DT accessories

Condiciones ambientales y mecánicas

Constant acceleration
1 g, 8.4 - 150 Hz, according to IEC/EN 61131-2, Vibrations
Constant amplitude
3,5 mm, 5 - 8.4 Hz, according to IEC/EN 61131-2, Vibrations
Height of fall (IEC/EN 60068-2-32) - max
0.3 m
Mounting position
As required
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 9 Impacts

Condiciones climáticas ambientales

Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
70 °C
Climatic proofing
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Environmental conditions
Condensation: prevent with appropriate measures
Operating temperature - min
-25 °C
Operating temperature - max
70 °C
Relative humidity
5 - 95 % (non-condensing, IEC/EN 60068-2-30)

Compatibilidad electromagnética

Air discharge
8 kV, according to IEC 61131-2, level 3, ESD
Contact discharge
4 kV, according to IEC/EN 61131-2, Level 2, ESD
Electromagnetic fields
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
10 V/m at 80 - 1000 MHz (according to IEC/EN 61131-2:2008)
Radiated RFI
10 V (IEC/EN 61131-2:2008, Level 3)

Especificaciones eléctricas

Power loss
1 W

Comunicación

Connection type
Connection 1: Plug, 8-pole
M20 socket, 8 pole

Entrada/salida

Number of insertion cycles
200

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 121380 Controladores lógicos programables PLC (EC002584)
Característica Valor
Tipo de accesorio eléctrico/pieza de repuesto (EF005722) Toma
Tipo de accesorio mecánico/pieza de repuesto (EF005994) Otros
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 19 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SWD4-SFL8-20 Y7-121380 121380 ES_174753.pdf 3 Mbytes SWD4-SFL8-20 Y7-121380 121380 ES_174753.pdf
