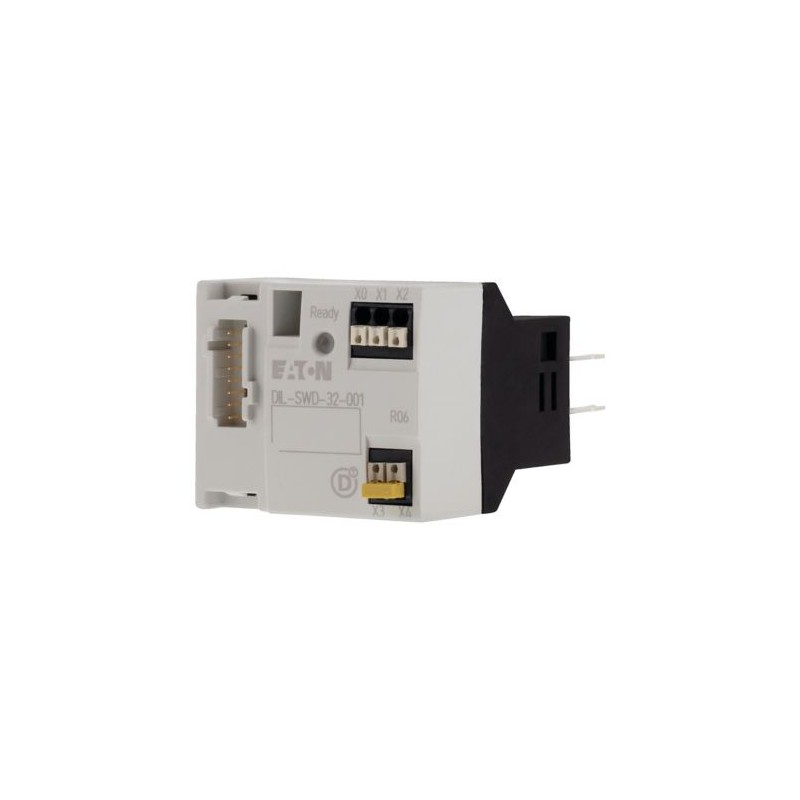

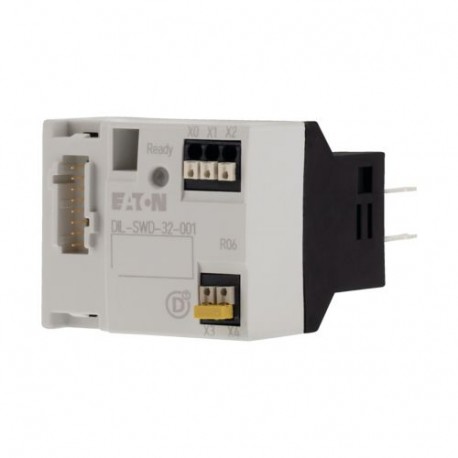

DIL-SWD-32-001 118560 Y7-118560 EATON ELECTRIC Módulo SWDT Módulo básico de contactor
DIL-SWD-32-001
118560
Y7-118560
EATON-MOELLER
5
Módulo SWDT, Módulo básico de contactor,
Elemento de función DIL-SWD de la serie Moeller® de Eaton, contactor, SmartWire-DT, DIL/MSC
Elemento de función, Conexión a SmartWire-DT: sí, Para usar con: DILM(C)7... - DILM(C)32..., DILM38..., DILA..., DILMP20..., DILMP32..., DILMP45..., MSC-D(E)-... (24VDC)
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
Contactores hasta 170A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Serie Eaton Moeller® DIL-SWD Módulo de contactor SWD
N.º de catálogo
118560
EAN
4015081168309
Longitud/profundidad de producto
72 mm
Altura del producto
38 mm
Anchura del producto
45 mm
Peso del producto
0.04 kg
Certificación(es)
CSA File No.: 2324643
CSA Class No.: 3211-07
CSA-C22.2 No. 14-05
UL
UL File No.: E29184
CSA
IEC/EN 61131-2
UL Category Control No.: NKCR
CE
EN 50178
IEC/EN 60947
IEC/EN 60947-4-1
UL 508
CSA Class No.: 3211-07
CSA-C22.2 No. 14-05
UL
UL File No.: E29184
CSA
IEC/EN 61131-2
UL Category Control No.: NKCR
CE
EN 50178
IEC/EN 60947
IEC/EN 60947-4-1
UL 508
Código de modelo
DIL-SWD-32-001
Características y Funciones
Características
Conexión de bus de campo posible a través de un acoplador de bus separado
Funciones
Accionamiento del contactor
Visualización del estado del interruptor Contactor, estado de las entradas digitales 1 y 2
Para conectar los contactores a SmartWire-DT
Visualización del estado del interruptor Contactor, estado de las entradas digitales 1 y 2
Para conectar los contactores a SmartWire-DT
Equipado con:
Suministro propio
Tipo de conexión eléctrica
Conexión de resorte
General
Longitud de cable
≤ 2,8 m, Conexión contacto auxiliar
Consumo de corriente
40 mA, red SmartWire-DT
Corriente de entrada en señal 1
3 mA
Número de entradas (digitales)
2
Número de salidas (digitales)
1
Corriente de salida
0,5 A
Categoría de sobretensión
II
Grado de contaminación
2
Categoría del producto
Esclavo SmartWire-DT
Protocolo
Otros sistemas de buses
Tipo
Módulos de contactores SWD
Tipo de tensión
CC
Condiciones ambientales y mecánicas
Aceleración constante
1 g, 8,4 - 150 Hz, según IEC/EN 61131-2, vibraciones
Amplitud constante
3,5 mm, 5 - 8,4 Hz, según IEC/EN 61131-2, Vibraciones
Caída y vuelco
Altura de caída de 50 mm, caída según IEC/EN 60068-2-31
Altura de caída (IEC/EN 60068-2-32) - máx.
0.3 m
Posición de montaje
Como DILM7 hasta DILM38
Resistencia a impactos
15 g, mecánico, según IEC/EN 60068-2-27, choque semisinusoidal 11 ms, 9 impactos
Condiciones climáticas ambientales
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de almacenamiento - mín.
30 °C
Temperatura ambiente de almacenamiento - máx.
70 °C
Condiciones ambientales
Condensación: prevenir con medidas adecuadas
Humedad relativa
5 - 95 % (sin condensación, IEC/EN 60068-2-30)
Compatibilidad electromagnética
Descarga de aire
8 kV, según IEC 61131-2, nivel 3, ESD
Descarga de contacto
4 kV, segun IEC/EN 61131-2, Nivel 2, ESD
Campos electromagnéticos
1 V/m a 2,0 - 2,7 GHz (según IEC EN 61131-2:2008)
10 V/m a 80 - 1.000 MHz (según IEC/EN 61131-2:2008)
3 V/m a 1,4 - 2 GHz (según IEC/EN 61131-2:2008)
10 V/m a 80 - 1.000 MHz (según IEC/EN 61131-2:2008)
3 V/m a 1,4 - 2 GHz (según IEC/EN 61131-2:2008)
Interferencia electromagnética radiada
10 V (IEC/EN 61131-2:2008, Nivel 3)
Clase de interferencia de radio
Clase A (EN 55011)
Secciones de conexión
Capacidad del terminal
0,2 - 1,5 mm² (24 - 16 AWG), Sólido
0,25 - 1,5 mm², flexible con terminal
0,25 - 1,5 mm², flexible con terminal
Especificaciones eléctricas
Tensión nominal de funcionamiento
15 V DC (contacto auxiliar)
Tensión de alimentación nominal en AC, 50 Hz - mín.
0 VAC
Tensión de alimentación en AC, 50 Hz - máx.
0 VAC
Tensión de alimentación en DC - mín.
15 VDC
Tensión de alimentación en DC - máx.
15 VDC
Sistema magnético
Corriente de llamada
500 mA (para DILM 17-38)
188 mA (para DILM 12-15)
125 mA (para DILM 7-9)
188 mA (para DILM 12-15)
125 mA (para DILM 7-9)
Consumo de potencia
3 W para DILM 7-9 (potencia a la llamada)
4,5 W para DILM 12-15 (potencia a la llamada)
4,5 W para DILM 12-15 (potencia de retención)
12 W para DILM 17-38 (potencia de llamada)
3 W para DILM 7-9 (potencia de retención)
0,5 W para DILM 17-38 (potencia de retención)
4,5 W para DILM 12-15 (potencia a la llamada)
4,5 W para DILM 12-15 (potencia de retención)
12 W para DILM 17-38 (potencia de llamada)
3 W para DILM 7-9 (potencia de retención)
0,5 W para DILM 17-38 (potencia de retención)
Corriente de retención
125 mA, red SmartWire-DT para DILM 7-9
21 mA, red SmartWire-DT para DILM 17-38
188 mA, red SmartWire-DT para DILM 12-15
21 mA, red SmartWire-DT para DILM 17-38
188 mA, red SmartWire-DT para DILM 12-15
Comunicación
Direccionamiento
Dirección configurada automáticamente
Conexión a SmartWire-DT
Sí
Tipo de conexión
Terminales Push-in, Contactos auxiliares
SWD: Conector, 8 polos
Conector de dispositivo externo SWD4-8SF2-5, SmartWire-DT
SWD: Conector, 8 polos
Conector de dispositivo externo SWD4-8SF2-5, SmartWire-DT
Indicador LED
Indicación de estado de la red SmartWire-DT: LED verde y naranja
Estación
Esclavo SmartWire-DT, red SmartWire-DT
Contactos
Número de contactos auxiliares
2
Seguridad
Categoría de seguridad contra explosiones para polvo
Ninguno
Categoría de seguridad contra explosiones para gas
Ninguno
Aislamiento de potencial
Conexión contacto auxiliar: no
Verificación del diseño
Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0.8 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 0 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 0 V |
| Tensión de alimentación CC (EF007534) | 15 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de entradas digitales (EF001992) | 2 |
| Número de salidas digitales (EF001993) | 1 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Corriente de entrada en la señal 1 (EF001428) | 3 mA |
| Tensión de entrada permitida (EF007554) | 15 V |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tipo de salida digital (EF003601) | Ninguno |
| Corriente de salida (EF003202) | 0.5 A |
| Tensión de salida permitida (EF007553) | 20.4 V |
| Tipo de corriente de salida (EF008222) | CC |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 1 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Tiempo de retardo con cambio de señal (EF002382) | 10 ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | No |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Certificado para áreas peligrosas UL clase I (EF017622) | No |
| Certificado para UL clase II (EF017625) | No |
| Certificado para áreas peligrosas UL Clase III (EF017627) | No |
| Certificado para áreas peligrosas UL División 1 (EF017628) | No |
| Certificado para áreas peligrosas UL División 2 (EF017629) | No |
| Certificado para áreas peligrosas grupo A (acetileno) (EF017632) | No |
| Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) | No |
| Certificado para áreas peligrosas grupo C (etileno) (EF017635) | No |
| Certificado para áreas peligrosas grupo D (propano) (EF017636) | No |
| Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) | No |
| Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) | No |
| Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) | No |
| Anchura (EF000008) | 45 mm |
| Altura (EF000040) | 38 mm |
| Profundidad (EF000049) | 72 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DIL-SWD-32-001 Y7-118560 118560 ES_118560.pdf | 1 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
