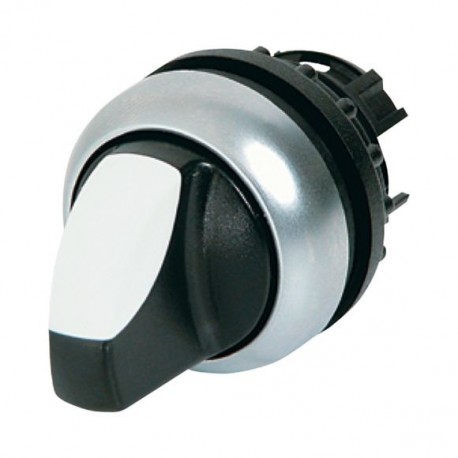

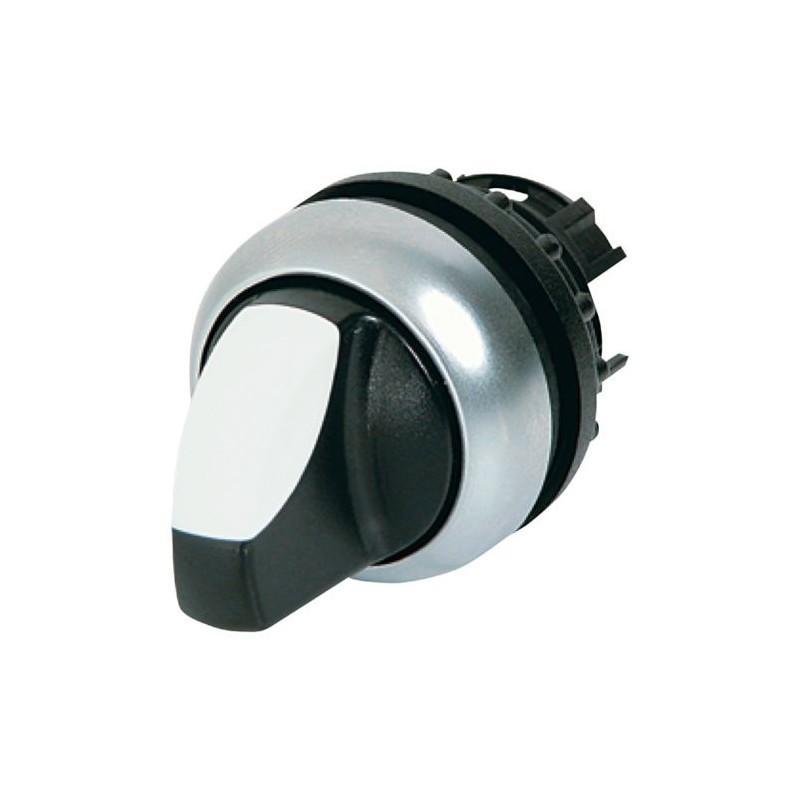

M22-WK3 216870 Y7-216870 EATON ELECTRIC Selector Maneta corta Retorno 3 posiciones Anillo Titanio Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-WK3 216870 Y7-216870 EATON ELECTRIC Selector Maneta corta Retorno 3 posiciones Anillo Titanio

M22-WK3

216870

Y7-216870

EATON-MOELLER

Selector Maneta corta, Retorno, 3 posiciones, Anillo Titanio

Selector Eaton serie Moeller®, RMQ-Titan, con maneta corta, con retorno, 3 posiciones, Anillo delantero color titanio

Interruptor de conmutación, Gama de productos: RMQ-Titan, Unidad única, Diseño: Con agarre para el pulgar, momentáneo, 3 posiciones, Grado de protección: IP66, Bisel: titanio, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: 29,7, Instrucciones: Función de retención / retorno por resorte, ajustable con piezas de codificación M22-XC-Y, con puente de émbolo para el contacto central, Normas: IEC/EN 60947, VDE 0660, Grado de protección: IP66

Más detalles


Componentes industriales de baja tensión > Elemento frontal para interruptor selector

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $15.98
Precio unitario: $15.98
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller® series M22 Selector switch
N.º de catálogo
216870
EAN
4015082168704
Longitud/profundidad de producto
46 mm
Altura del producto
30 mm
Anchura del producto
30 mm
Peso del producto
0.013 kg
Conformidad(es)
Con marca CE
Certificación(es)
UL 508
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
EN 60947-5
IEC 60947-5
VDE
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
IEC/EN 60947-5
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL
CSA
UL Category Control No.: NKCR
UL File No.: E29184
CE
IEC/EN 60947
VDE 0660
Código de modelo
M22-WK3

Features & Functions

Color del anillo frontal
Titanio
Material del anillo frontal
Plástico
Color
Blanco
Negro
Diseño
Con maneta corta
Equipado con:
Anillo frontal
Puente de émbolo para el contacto del centro
Funciones
La función enclavamiento/retorno, se puede cambiar con piezas de codificación M22-XC-Y

General

Accesorios
Maneta corta
Grado de protección
NEMA 4X, 13
Grado de protección (frontal)
IP66
Vida útil, mecánica
100.000 Operaciones
Diámetro de apertura
22.5 mm
Frecuencia de maniobra
2.000 Maniobras/hora
Par operativo
0.3 Nm
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
RMQ-Titan
Categoría del producto
RMQ-Titan
Tamaño
Diámetro frontal: 29,7 mm
Ángulo de conmutación
40 °
Tipo
Selector

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
30 g, Mecánico, según IEC / EN 60068-2-27, Choque sinusoidal 11 ms
Mecánica, según IEC / EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Communication

Conexión a SmartWire-DT
Con conexiones SWD-RMQ
Sí

Actuator

Color de actuador
Negro
Función de accionador
Con retorno
Retorno
Tipo de accionador
Palanca
Número de posiciones del conmutador
3

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Por favor pregunte
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
No se aplica.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 216870 Interruptores de baja tensión (EC000222)
Característica Valor
Número de posiciones del interruptor (EF000231) 3
Ejecución del elemento accionador (EF006976) Maneta
Apto para iluminación (EF001142) No
Color del elemento de accionamiento (EF007167) Negro
Color de la cúpula del indicador luminoso (EF007165) Otros
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Función de cambio de enclavamiento (EF007447) No
Táctil (EF001407) Sí
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Titanio
Grado de protección (IP), frontal (EF003118) IP66
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WK3 Y7-216870 216870 EN_289241.pdf 3 Mbytes M22-WK3 Y7-216870 216870 EN_289241.pdf
