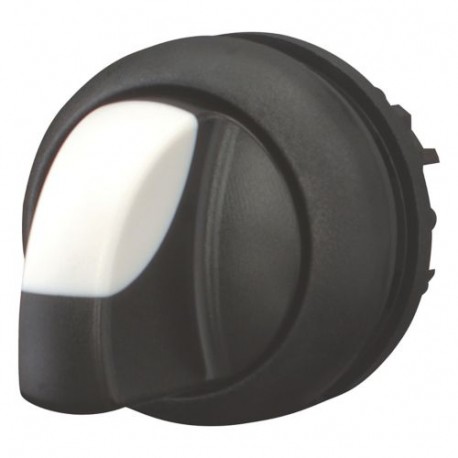

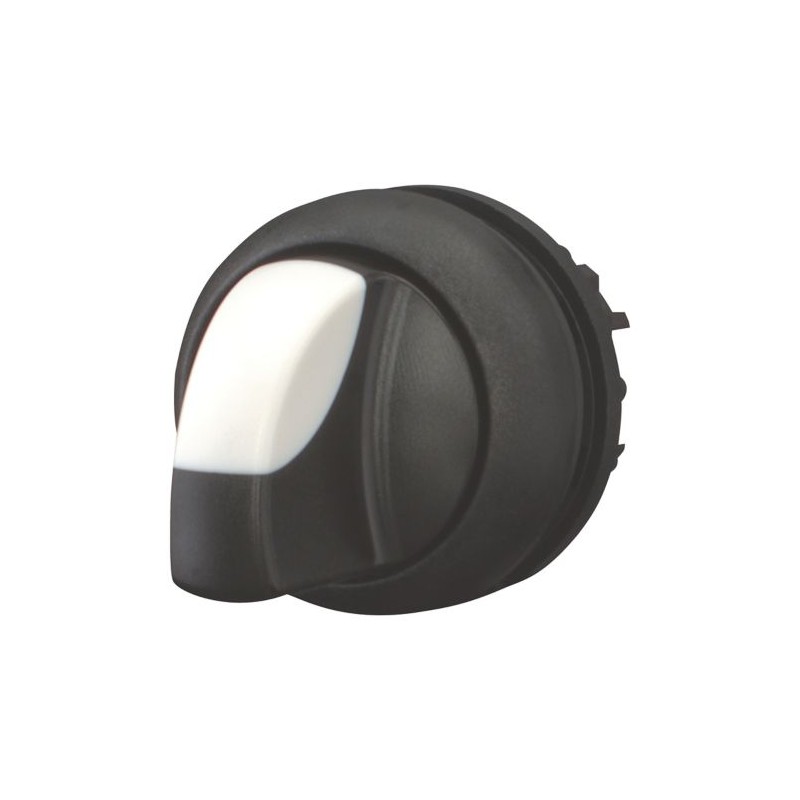

M22S-WRK3-* 217437 Y7-217437 EATON ELECTRIC Selector Maneta corta Personalizable 3 posiciones Anillo Negro Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22S-WRK3-* 217437 Y7-217437 EATON ELECTRIC Selector Maneta corta Personalizable 3 posiciones Anillo Negro

M22S-WRK3-*

217437

Y7-217437

EATON-MOELLER

Selector Maneta corta, Personalizable, 3 posiciones, Anillo Negro

Eaton Moeller® series M22 Changeover switch, RMQ-Titan, With thumb-grip, maintained, 3 positions, selectable, Bezel: black

Interruptor de conmutación, Gama de productos: RMQ-Titan, Unidad única, Diseño: Con empuñadura para el pulgar, mantenido, 3 posiciones, Grado de protección: IP66, Bisel: negro, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: 29,7, Instrucciones: Función de retención / retorno por resorte, se puede cambiar con piezas de codificación M22-XC-Y, con puente de émbolo para el contacto central, Normas: IEC/EN 60947, VDE 0660, Grado de protección: IP66

Más detalles


Componentes industriales de baja tensión > Elemento frontal para interruptor selector

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Selector switch
Catalog Number
217437
Product Length/Depth
46 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.013 kg
Certifications
CSA File No.: 012528
CSA
CSA-C22.2 No. 94-91
UL 508
IEC/EN 60947
IEC/EN 60947-5
VDE 0660
CE
CSA-C22.2 No. 14-05
UL File No.: E29184
CSA Class No.: 3211-03
UL Category Control No.: NKCR
UL
DNV
GL
LR
Model Code
M22S-WRK3-*

Features & Functions

Bezel color
Black
Bezel material
Plastic
Design
With thumb-grip
Classical
Fitted with:
Front ring
Plunger bridge for the middle contact
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y

General

Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Operating torque
0.3 Nm
Overvoltage category
III
Pollution degree
3
Product category
RMQ-Titan
Size
Front diameter: 29.7 mm
Type
Selector switch actuator

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Communication

Connection to SmartWire-DT
With SWD-RMQ connections
Yes

Actuator

Actuator color
Black
Actuator function
Switching function latching
Maintained
Actuator type
Toggle
Number of switch positions
3

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 217437 Interruptores de baja tensión (EC000222)
Característica Valor
Número de posiciones del interruptor (EF000231) 3
Ejecución del elemento accionador (EF006976) Maneta
Apto para iluminación (EF001142) No
Color del elemento de accionamiento (EF007167) Negro
Color de la cúpula del indicador luminoso (EF007165) Otros
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Función de cambio de enclavamiento (EF007447) Sí
Táctil (EF001407) No
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Negro
Grado de protección (IP), frontal (EF003118) IP66
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WRK3-* Y7-217437 217437 EN_289241.pdf 3 Mbytes M22S-WRK3-* Y7-217437 217437 EN_289241.pdf
